机械键盘更换背光LED与机械轴图文教程

工具/原料

机械键盘

螺丝刀、电烙铁--刀形、松香芯焊锡丝、吸锡器、轴、LED

方法/步骤

到网上购买相关物品：电烙铁--刀形、松香芯焊锡丝、吸锡器、轴和LED灯。

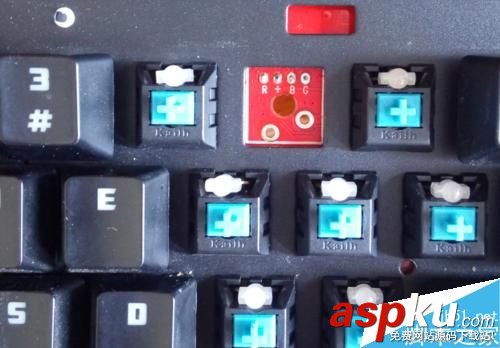

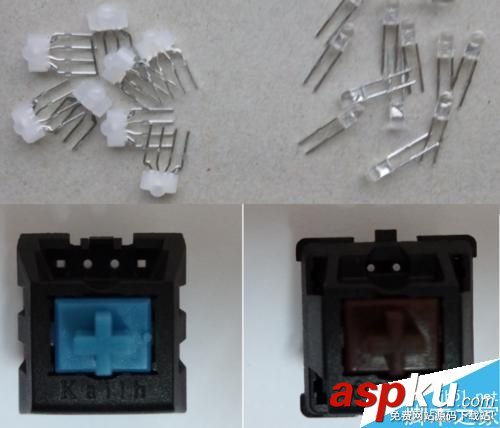

下图为轴与LED对比。4pin轴可以向下兼容2pin轴，即2pin脚的LED可在4pine脚轴上使用（LED一般为2pin或4pin无边沿）。

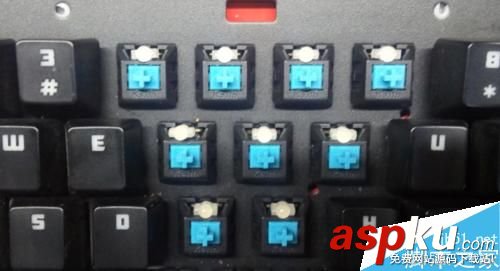

用螺丝刀取出机械键盘螺丝，拆下外壳，取出内板；之后拔下需要更换按键周边的键帽，方便焊接；同时，也避免键帽被烫伤。

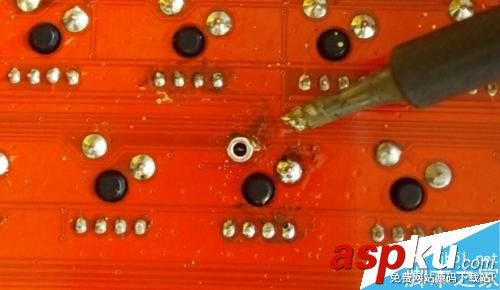

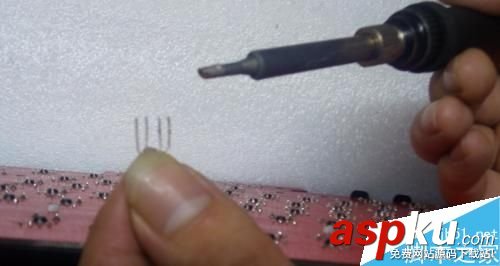

之后将板子立起，烙铁加热后加锡，在LED灯脚来回拖动，注意动作要轻，不要损坏PCB。将4只脚烫熔后，右手用烙铁压住灯脚，左手顺势取下LED灯。（注意，板子且不可平放；会导致焊锡顺着LEDpin脚进入轴体内部）。

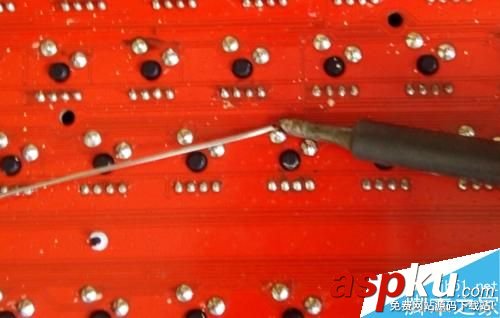

取轴前，将用锡丝对轴进行加锡处理，起到润滑的作用，再将pin脚烫熔。

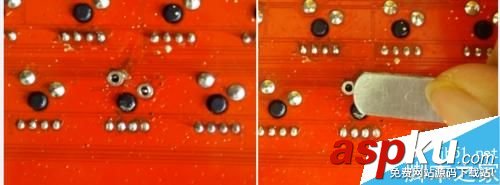

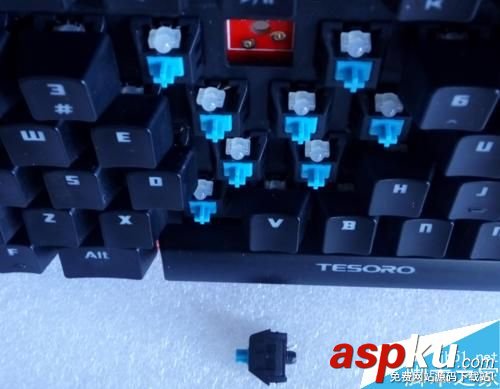

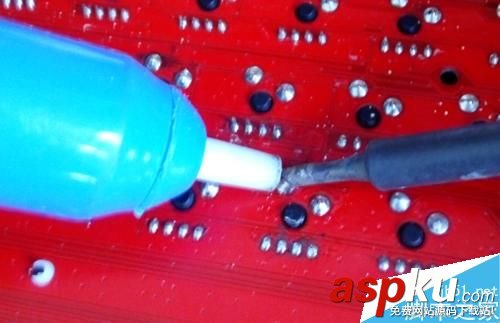

把吸锡器弹簧压下，然后吸出脚里的锡，要确保pin脚不要与板子相连；另一只相同方法；然后用硬物（木杆、镊子等）压下轴杆，取下轴。

取下后，注意查看是否有连锡或Pin掉落。（新手的话，容易手残，可能会导致Pin点掉落，就要接线处理了。）

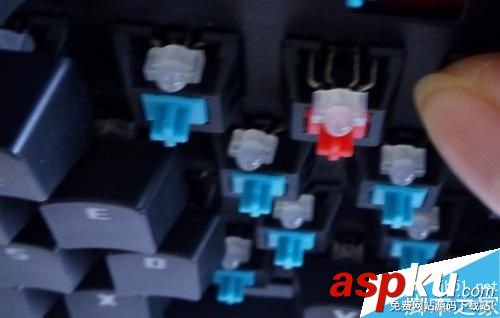

检查后，取一个新的轴，对准脚位后插入，再将LED对准后插入。

为方便大家识别，用了一个红轴，注意LED灯有正负极，可看其他的LED是如何放置的。

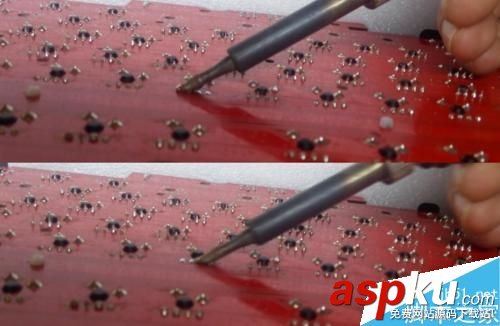

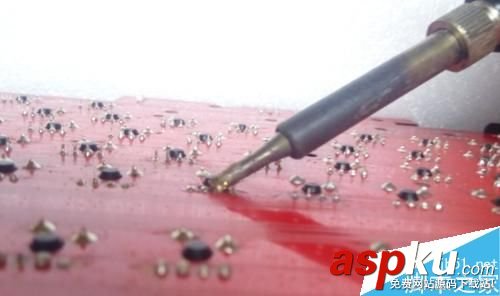

先焊接LED，烙铁加热，回来轻轻拖动4个pin点，待锡熔化后，快速将LED向内侧压就可以通过。（如果感觉费事的话，可以用吸枪将4个pin点的锡弄出，再上LED灯），之后将轴的两只脚加锡固定。

轴体的更换方法较简单，最重要的就是如何更换4pin的全彩LED，稍有不慎可能会导致PCB坏掉，请注意。

注意事项

取、上LED时，板子一定要立起来，以防止锡熔化后进入轴体内。
