使用python绘制常用的图表

import numpy as npimport pandas as pd#导入图表库以进行图表绘制import matplotlib.pyplot as pltloandata=pd.DataFrame(pd.read_excel('loan_data.xlsx'))

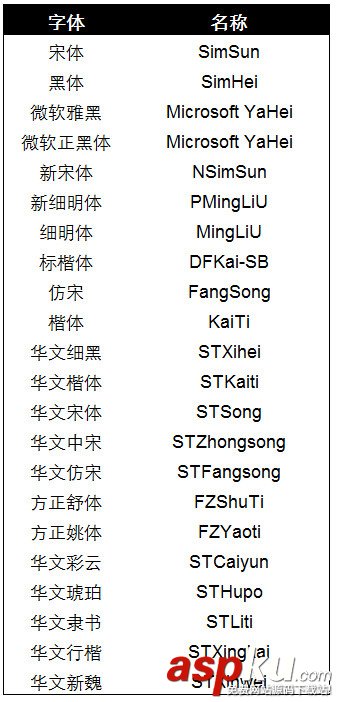

#设置日期字段issue_d为loandata数据表索引字段loandata = loandata.set_index('issue_d')#按月对贷款金额loan_amnt求均值，以0填充空值loan_plot=loandata['loan_amnt'].resample('M').fillna(0)#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建一个一维数组赋值给aa=np.array([1,2,3,4,5,6,7,8,9,10,11,12])#创建折线图，数据源为按月贷款均值，标记点，标记线样式，线条宽度，标记点颜色和透明度plt.plot(loan_plot,'g^',loan_plot,'g-',color='#99CC01',linewidth=3,markeredgewidth=3,markeredgecolor='#99CC01',alpha=0.8)#添加x轴标签plt.xlabel('月份')#添加y周标签plt.ylabel('贷款金额')#添加图表标题plt.title('分月贷款金额分布')#添加图表网格线，设置网格线颜色，线形，宽度和透明度plt.grid( color='#95a5a6',linestyle='--', linewidth=1 ,axis='y',alpha=0.4)#设置数据分类名称plt.xticks(a, ('1月','2月','3月','4月','5月','6月','7月','8月','9月','10月','11月','12月') )#输出图表plt.show()

#按用户等级grade字段对贷款金额进行求和汇总loan_grade=loandata.groupby('grade')['loan_amnt'].agg(sum)#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建一个一维数组赋值给aa=np.array([1,2,3,4,5,6])#创建柱状图，数据源为按用户等级汇总的贷款金额，设置颜色，透明度和外边框颜色plt.bar([1,2,3,4,5,6],loan_grade,color='#99CC01',alpha=0.8,align='center',edgecolor='white')#设置x轴标签plt.xlabel('用户等级')#设置y周标签plt.ylabel('贷款金额')#设置图表标题plt.title('不同用户等级的贷款金额分布')#设置图例的文字和在图表中的位置plt.legend(['贷款金额'], loc='upper right')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='y',alpha=0.4)#设置数据分类名称plt.xticks(a,('A级','B级','C级','D级','E级','F级'))#显示图表plt.show()

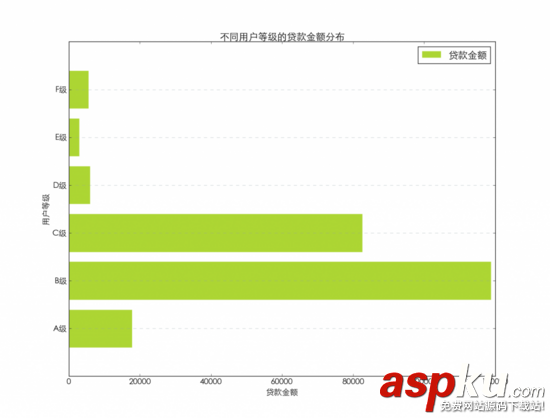

#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建一个一维数组赋值给aa=np.array([1,2,3,4,5,6])#创建条形图，数据源为分等级贷款金额汇总，设置颜色，透明度和图表边框plt.barh([1,2,3,4,5,6],loan_grade,color='#99CC01',alpha=0.8,align='center',edgecolor='white')#添加x轴标题plt.xlabel('贷款金额')#添加y轴标题plt.ylabel('用户等级')#添加图表标题plt.title('不同用户等级的贷款金额分布')#添加图例，并设置在图表中的显示位置plt.legend(['贷款金额'], loc='upper right')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='y',alpha=0.4)#设置数据分类名称plt.yticks(a,('A级','B级','C级','D级','E级','F级'))#显示图表plt.show()

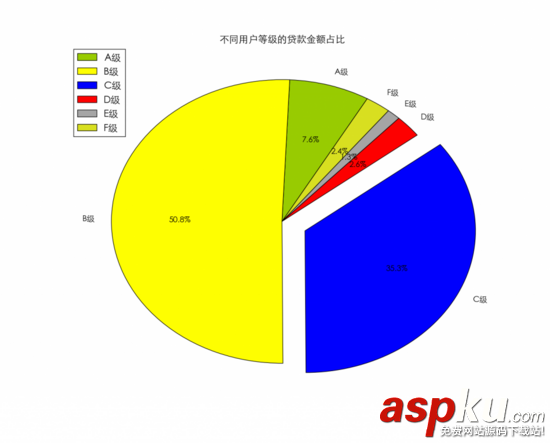

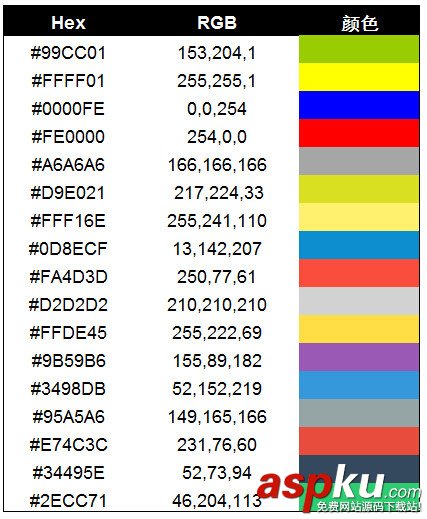

#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#设置饼图中每个数据分类的颜色colors = ["#99CC01","#FFFF01","#0000FE","#FE0000","#A6A6A6","#D9E021"]#设置饼图中每个数据分类的名称name=['A级', 'B级', 'C级', 'D级', 'E级','F级']#创建饼图，设置分类标签，颜色和图表起始位置等plt.pie(loan_grade,labels=name,colors=colors,explode=(0, 0, 0.15, 0, 0, 0),startangle=60,autopct='%1.1f%%')#添加图表标题plt.title('不同用户等级的贷款金额占比')#添加图例，并设置显示位置plt.legend(['A级','B级','C级','D级','E级','F级'], loc='upper left')#显示图表plt.show()

#按月汇总贷款金额，以0填充空值loan_x=loandata['loan_amnt'].resample('M',how=sum).fillna(0)#按月汇总利息金额，以0填充空值loan_y=loandata['total_rec_int'].resample('M',how=sum).fillna(0)#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建散点图，贷款金额为x，利息金额为y，设置颜色，标记点样式和透明度等plt.scatter(loan_x,loan_y,60,color='white',marker='o',edgecolors='#0D8ECF',linewidth=3,alpha=0.8)#添加x轴标题plt.xlabel('贷款金额')#添加y轴标题plt.ylabel('利息收入')#添加图表标题plt.title('贷款金额与利息收入')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='both',alpha=0.4)#显示图表plt.show()

#按月汇总贷款金额及利息loan_x=loandata['loan_amnt'].resample('M',how=sum).fillna(0)loan_y=loandata['total_rec_int'].resample('M',how=sum).fillna(0)loan_z=loandata['total_rec_int'].resample('M',how=sum).fillna(0)#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#设置气泡图颜色colors = ["#99CC01","#FFFF01","#0000FE","#FE0000","#A6A6A6","#D9E021",'#FFF16E','#0D8ECF','#FA4D3D','#D2D2D2','#FFDE45','#9b59b6']#创建气泡图贷款金额为x，利息金额为y，同时设置利息金额为气泡大小，并设置颜色透明度等。plt.scatter(loan_x,loan_y,s=loan_z,color=colors,alpha=0.6)#添加x轴标题plt.xlabel('贷款金额')#添加y轴标题plt.ylabel('利息收入')#添加图表标题plt.title('贷款金额与利息收入')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='both',alpha=0.4)#显示图表plt.show()

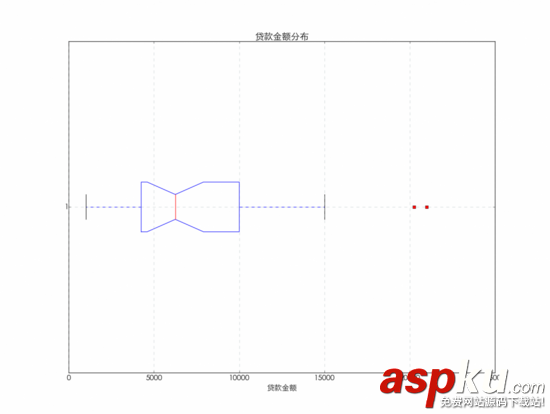

#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建箱线图，数据源为贷款来源，设置横向显示plt.boxplot(loandata['loan_amnt'],1,'rs',vert=False)#添加x轴标题plt.xlabel('贷款金额')#添加图表标题plt.title('贷款金额分布')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='both',alpha=0.4)#显示图表plt.show()

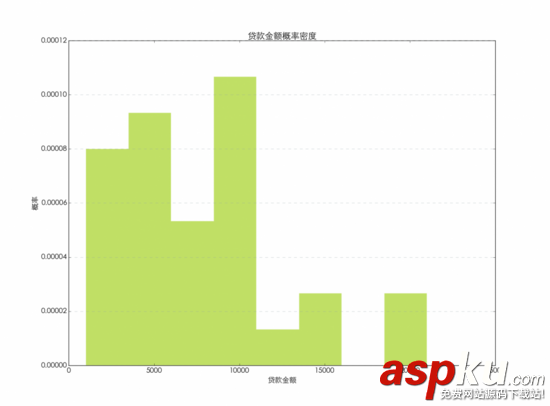

#图表字体为华文细黑，字号为15plt.rc('font', family='STXihei', size=15)#创建直方图，数据源为贷款金额，将数据分为8等份显示，设置颜色和显示方式，透明度等plt.hist(loandata['loan_amnt'],8,normed=1, histtype='stepfilled',facecolor='#99CC01', rwidth=0.9,alpha=0.6,edgecolor='white')#添加x轴标题plt.xlabel('贷款金额')#添加y轴标题plt.ylabel('概率')#添加图表标题plt.title('贷款金额概率密度')#设置背景网格线的颜色，样式，尺寸和透明度plt.grid(color='#95a5a6',linestyle='--', linewidth=1,axis='y',alpha=0.4)#显示图表plt.show()
