在开发Winform程序界面的时候，我们往往会使用一些较好看的图表，以便能够为我们的程序界面增色，良好的图标设置可以让界面看起来更加美观舒服，而且也比较容易理解，图标我们可以通过一些网站获取各种场景的图标资源，不过本篇随笔主要介绍如何利用DevExpress的内置图标资源来实现界面图标的设置。
下面话不多说了，来一起看看详细的介绍吧
1、设计时刻的图标处理
丰富的图标处理，在菜单、工具栏、树列表等地方，以及按钮等地方，都可以使用，而这些我们可以利用DevExpress的内置图标选择来减轻我们寻找合适图标的烦恼。
一些按钮、工具栏等的图标设置，一般是固定的，我们往往可以在设计时刻就指定它，这样我们可以使用本地的图标，也可以使用DevExpress的内置图标。而使用DevExpress内置图标资源的时候，我们可以调出DevExpress的内置图标选择框的。

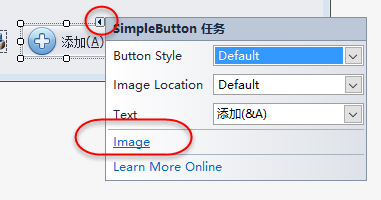

如下是按钮添加图标方式，操作非常简单，在按钮的右上角小图标上单击一下进入编辑界面，如下所示。

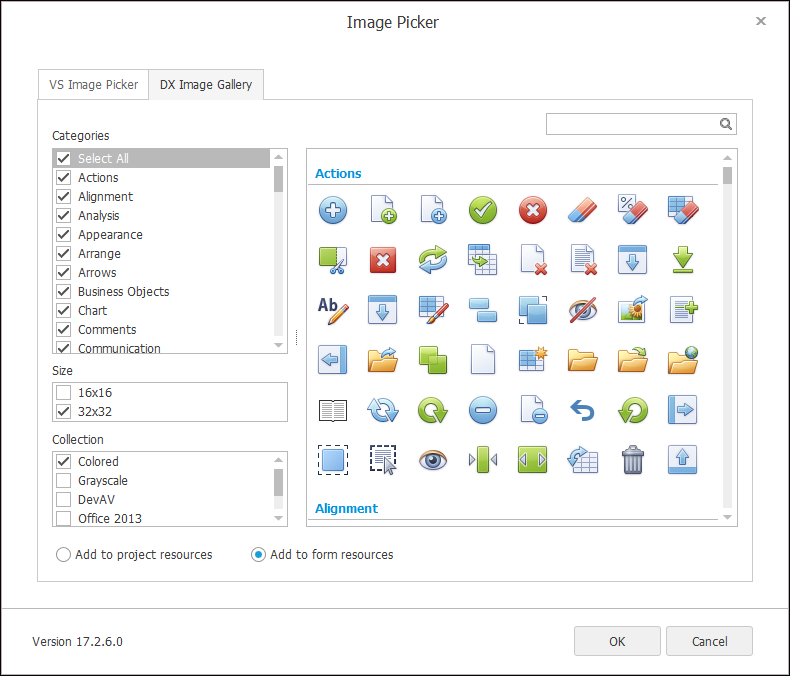

然后选择Image按钮，进入图标选择界面，选择内置的DevExpress图标库即可，基本上，只要是DevExpress的原生控件，那么就可以通过这种内置图标的对话框进行图标选择，非常方便。
2、运行时刻的图标处理

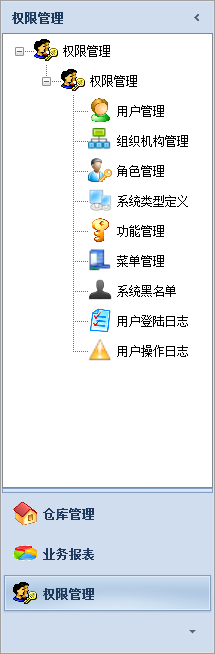

上面的操作是在设计时候，DevExpress设计器给我们提供很多便利选择内置图标，而在界面运行时刻，想动态处理界面按钮图标，或者树形菜单的图标的时候，就没有这个直接的接口来设置图标了，而我们框架的菜单往往都是需用动态增加的，因此图标的设置也是在运行时刻的。如下面的树列表中，图标就是动态指定的。

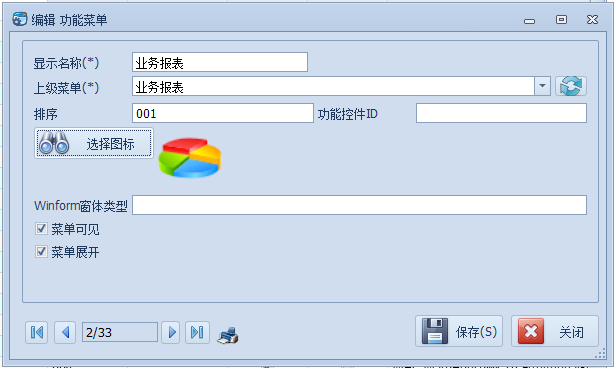

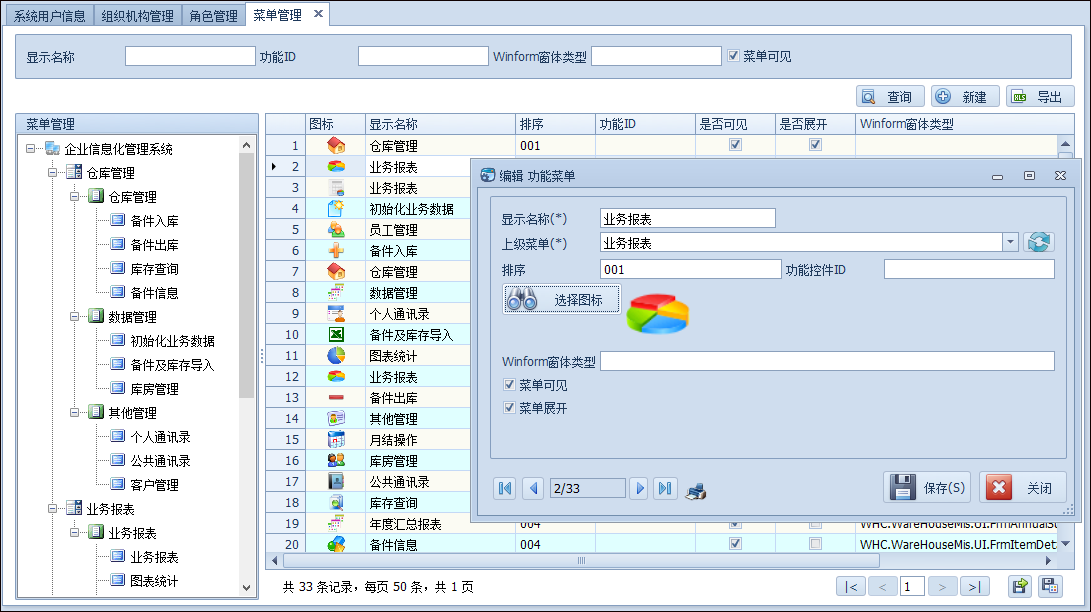

这些动态的树形菜单，是在权限系统里面动态配置的，菜单的配置界面如下所示。
上面的选择图图标就是我们需要动态设置的图标，由于图标资源我们是以图片形式存储在对应的记录里面的，因此使用起来也是比较方便的，我们在配置的时候，获取到对应的图标资源并存储起来即可。

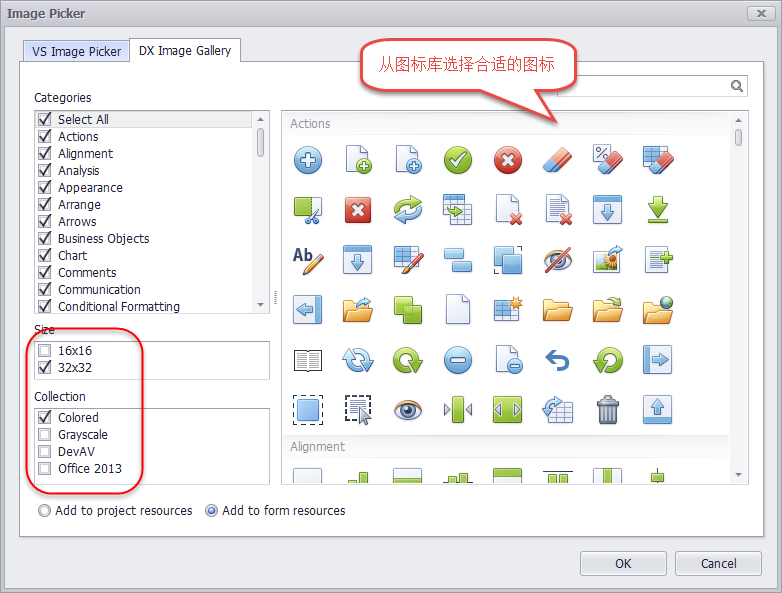

除了上面可以参考从DevExpress内置图标资源获取图标的方式外

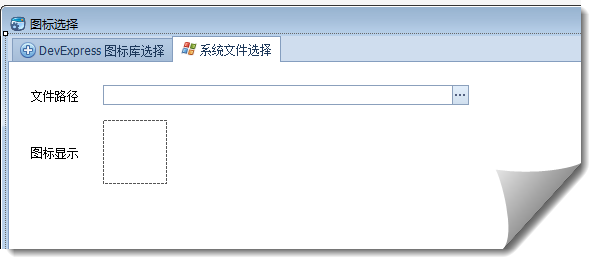

我们还可以选择我们自己喜欢的图标资源，也就是从系统图标文件中选择自己喜欢的，如下界面所示。
因此我考虑在运行时刻整合两种不同选择图标的方式。

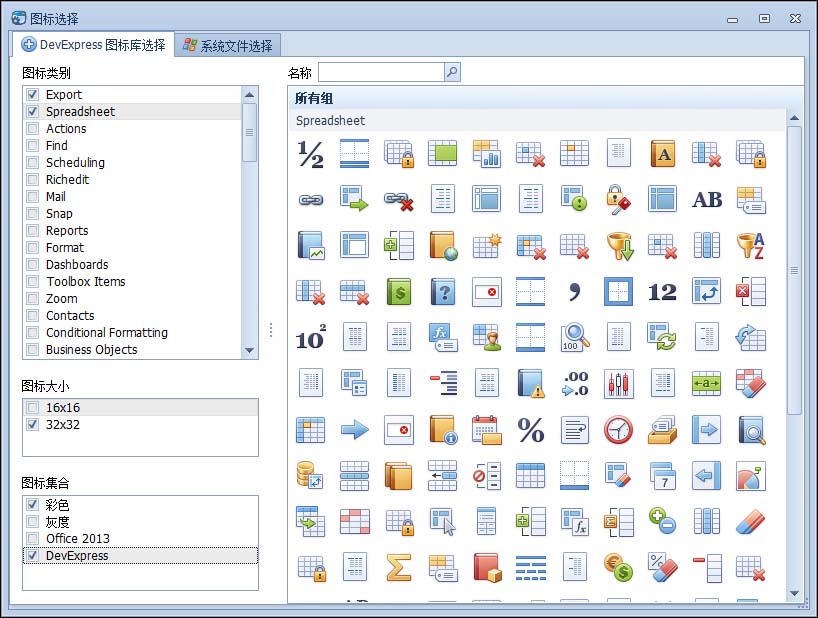

我们先来看看我整合后的图表选择界面，如下所示，包含了运行时刻提取DevExpress内置图标的功能和从系统文件中选择图标的功能。
3、运行时刻提取DevExpress内置图标的功能实现
首先我们参考设计时刻的界面展示

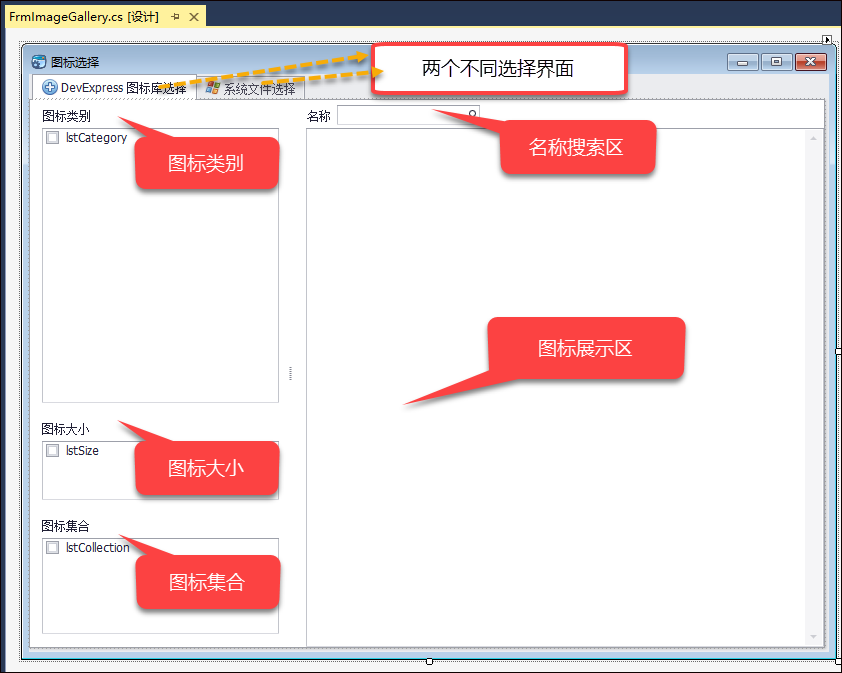

来设计一个界面来展示图标信息
参考原版的界面，设计尽可能贴近即可，另外我们自己加入一个从系统选择图标资源的操作。
至于图标选中后我们返回对应的Image对象给调用者，则通过事件进行处理，以便选中后，即使更新显示效果。
如下所示，我们定义一个委托和事件。
/// <summary> /// DevExpress图标和系统图标选择窗体 /// </summary> public partial class FrmImageGallery : BaseForm { /// <summary> /// 自定义一个委托处理图标选择 /// </summary> public delegate void IconSelectHandlerDelegate(Image image, string name); /// <summary> /// 图标选择的事件 /// </summary> public event IconSelectHandlerDelegate OnIconSelected; private DXImageGalleryLoader loader = null; public FrmImageGallery() { InitializeComponent(); InitDictItem();//初始化 } /// <summary> /// 处理图标选择的事件触发 /// </summary> public virtual void ProcessIconSelected(Image image, string name) { if (OnIconSelected != null) { OnIconSelected(image, name); } } 然后在内置图标显示中，如果触发图标的单击，我们就触发事件，以便让调用者更新界面显示，如下代码所示。
foreach (GalleryItem item in items[key]){ item.ItemClick += (s, e) => { //选择处理 ProcessIconSelected(item.ImageOptions.Image, item.Description); };} 而对于从系统文件加载文件进行显示图标的，类似的触发方式。
/// <summary> /// 从系统资源中加载图标文件，然后触发事件进行显示 /// </summary> private void txtFilePath_Properties_ButtonClick(object sender, ButtonPressedEventArgs e) { string file = GetIconPath(); if (!string.IsNullOrEmpty(file)) { this.txtFilePath.Text = file;//记录文件名 this.txtEmbedIcon.Image = LoadIcon(file);//显示图片 this.txtEmbedIcon.Size = new System.Drawing.Size(64, 64); //返回处理 ProcessIconSelected(this.txtEmbedIcon.Image, file); } } 这样我们在菜单的选择图标的时候，就可以触发事件进行获取图表并更新自身了。
private void btnSelectIcon_Click(object sender, EventArgs e) { FrmImageGallery dlg = new FrmImageGallery(); dlg.OnIconSelected += (image, name) => { this.txtEmbedIcon.Image = image; }; dlg.ShowDialog(); } 完成了这些处理，我们再次将焦点放在如何提取并展示DevExpress内置图标的身上。
为了获取图表资源里面的分类及大小等信息，我们需要把图标资源进行一个加载出来，然后读取里面的类别和大小、集合等信息。先定义几个变量来承载这些信息。
/// <summary> /// 图标分类 /// </summary> public List<string> Categories { get; set; } /// <summary> /// 图标集合 /// </summary> public List<string> Collection { get; set; } /// <summary> /// 图标尺寸 /// </summary> public List<string> Size { get; set; } 我们知道，DevExpress的图标资源在程序集DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly里面，因此我们需要对它进行读取，并依次对各个资源进行处理。
我们来看看具体的处理代码，如下所示。
using (System.Resources.ResourceReader reader = GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly)) { System.Collections.IDictionaryEnumerator dict = reader.GetEnumerator(); while (dict.MoveNext()) { string key = (string)dict.Key as string; if (!DevExpress.Utils.DxImageAssemblyUtil.ImageProvider.IsBrowsable(key)) continue; if (key.EndsWith(".png", StringComparison.Ordinal)) { string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size"); if (!this.Collection.Contains(collectionItem)) { this.Collection.Add(collectionItem); } if (!this.Categories.Contains(categoryItem)) { this.Categories.Add(categoryItem); } if (!this.Size.Contains(sizeItem)) { this.Size.Add(sizeItem); } Image image = GetImageFromStream((System.IO.Stream)dict.Value); if (image != null) { var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key); if (!ImageCollection.ContainsKey(key)) { ImageCollection.Add(key, item); } } } } } 其中读取资源的操作代码是
GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly)
这个代码它就是从资源里面进行获取对应的图表资源。
private System.Resources.ResourceReader GetResourceReader(System.Reflection.Assembly imagesAssembly) { var resources = imagesAssembly.GetManifestResourceNames(); var imageResources = Array.FindAll(resources, resourceName => resourceName.EndsWith(".resources")); if (imageResources.Length != 1) { throw new Exception("读取异常"); } return new System.Resources.ResourceReader(imagesAssembly.GetManifestResourceStream(imageResources[0])); } 另外，我们根据图表的文件名结构，我们通过正则表达式来读取它的对应信息，然后把它的大小、类别、集合信息存储起来。
string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size");
图表信息读取了，我们需要解析它然后存储起来，把图标的Image对象放在一个字典类别里面，方便按照组别进行展示。
Image image = GetImageFromStream((System.IO.Stream)dict.Value); if (image != null) { var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key); if (!ImageCollection.ContainsKey(key)) { ImageCollection.Add(key, item); } } 有了这些资源，我们对它们进行搜索就显得很方便了，我们如果需要根据文件名或者其他条件进行查询集合的数据，提供一个通用的方法即可，如下代码所示。
/// <summary> /// 根据条件获取集合 /// </summary> /// <returns></returns> public Dictionary<string, GalleryItemCollection> Search(List<string> collection, List<string> categories, List<string> size, string fileName = "") { Dictionary<string, GalleryItemCollection> dict = new Dictionary<string, GalleryItemCollection>(); GalleryItemCollection list = new GalleryItemCollection(); foreach (var key in ImageCollection.Keys) { //使用正则表达式获取图标文件名中的集合、类别、大小等信息 string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size"); //如果是查询处理，把记录放到查询结果里面 if (!string.IsNullOrEmpty(fileName)) { if(key.Contains(fileName)) { list.Add(ImageCollection[key]); } dict["查询结果"] = list; } else { //如果是集合和列表中包含的，把它们按类别添加到字典里面 if (collection.Contains(collectionItem) && categories.Contains(categoryItem) && size.Contains(sizeItem)) { if (!dict.ContainsKey(categoryItem)) { GalleryItemCollection cateList = new GalleryItemCollection(); cateList.Add(ImageCollection[key]); dict[categoryItem] = cateList; } else { GalleryItemCollection cateList = dict[categoryItem]; cateList.Add(ImageCollection[key]); } } } } return dict; } 这次搜索就直接基于已有的集合ImageCollection进行搜索的了，不用再次读取程序集并依次分析它，速度提供不少的。
由于图表资源的处理是比较耗时的，我们把整个图标加载的类作为一个静态的对象缓存起来，这样下次使用直接从缓存里面拿，对应的资源也不用重新加载，更好的提高我们重用的效果了，体验更好了。
/// <summary> /// 图标库加载处理 /// </summary> public class DXImageGalleryLoader { /// <summary> /// 图标字典类别集合 /// </summary> public Dictionary<string, GalleryItem> ImageCollection { get; set; } /// <summary> /// 图标分类 /// </summary> public List<string> Categories { get; set; } /// <summary> /// 图标集合 /// </summary> public List<string> Collection { get; set; } /// <summary> /// 图标尺寸 /// </summary> public List<string> Size { get; set; } /// <summary> /// 使用缓存处理，获得对象实例 /// </summary> public static DXImageGalleryLoader Default { get { System.Reflection.MethodBase method = System.Reflection.MethodBase.GetCurrentMethod(); string keyName = string.Format("{0}-{1}", method.DeclaringType.FullName, method.Name); var result = MemoryCacheHelper.GetCacheItem<DXImageGalleryLoader>(keyName, delegate () { return new DXImageGalleryLoader().LoadData(); }, new TimeSpan(0, 30, 0));//30分钟过期 return result; } } 以上代码通过
public static DXImageGalleryLoader Default
定义了一个静态的实例属性，这样这个DXImageGalleryLoader 实例只会在程序第一次使用的时候构建并加载图片资源，后续都是从缓存里面读取，提高响应速度的同时，也会记住上次的选择界面内容。
以上就是整个功能的处理思路，以及一步步的优化处理，以便实现功能展示的同时，也提高响应速度，最终界面就是我们开始的时候介绍的那样。
单击或者选中系统图标后， 需要设置的按钮或者界面，就会及时更新图标展示，体验效果还是非常不错的。
由于这个界面功能的通用性，我把它作为系统界面基础模块，放到了我的框架BaseUIDx里面，各个系统模块都可以调用了。
