广达TW3无CPU供电维修图解

2019-10-28 20:05:03

字体：大中小

来源：转载

供稿：网友

客户拿机器来说是当内存，上电检测电流0.6A—0.5A跳变，换内存无用。

拆机，由于为NVIDIA显卡，怀疑是显卡不良，量显卡到北桥各耦合电容阻抗均OK，再次上电发现显卡较烫，而CPU无温度。量VCORE，果然无！

CPU,供电维修

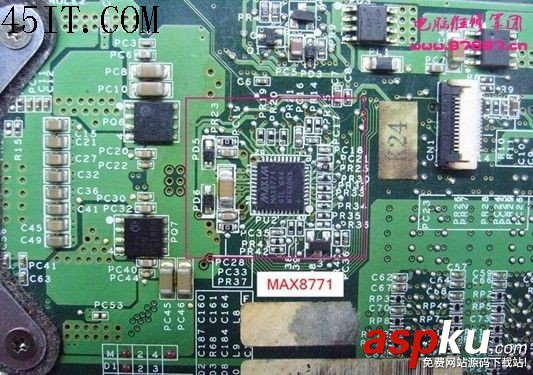

此板是由MAX8771组成的VCORE供电电路

CPU,供电维修

此板MAX8771电压输出为0，怀疑MAX8771没有正常工作，查其供电，第19PIN VCC 第25PIN VDD输入电压OK，查第38PIN SHDN 使能控制端，此板SHDN端由HWPG信号经PR42 0欧姆电阻得到，量其OK！//本文转自www.vevb.comVEVB武林网

此时，MAX8771供电OK，开启信号OK，第11PIN REF脚应有2V基准参考电压，测量无，怀疑MAX8771本体不亮，更换后故障依旧。

此时查MAX8771 检测及其辅助电路，自举电路、电流检测反馈电路均OK。
后量到第8PIN TON脚为MAX8771开关频率控制端，此电路由VIN经PR25 200K电阻输入MAX8771第8PIN

CPU,供电维修

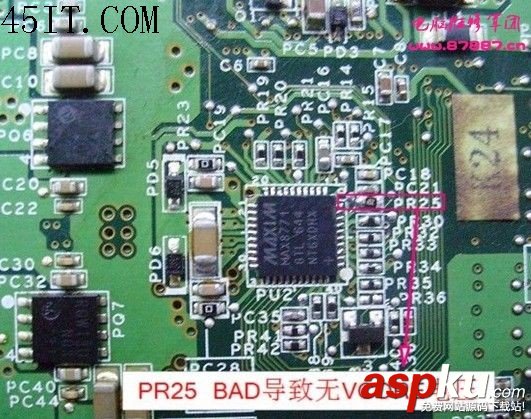

实测第8PIN 电压为0V，于是断电量PR25的电阻值，量为无穷大！PR25损坏导致VIN电压输入MAX8771 TON脚出现问题

CPU,供电维修

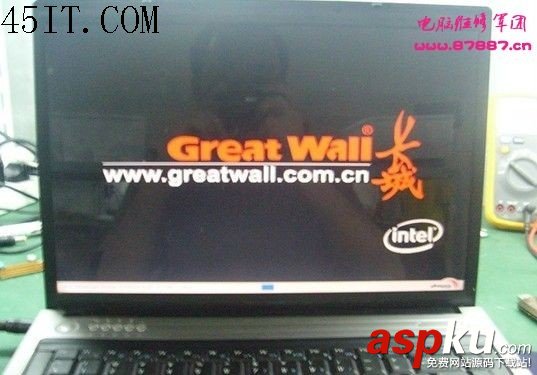

从料板找一表面文字为204的大电阻代替了200K的小电阻，测VCORE正常！点亮OK，此板修复。

CPU,供电维修

总结：此板由于MAX8771 TON 脚频率设置端出问题，导致无VCORE，在维修时，我们不要漏查一些辅助电路，或检测电路
