目前，网络上关于如何购买和使用笔记本电脑的文章比比皆是，而关于如何解决笔记本电脑故障的文章却凤毛麟角。有鉴于此，我们决定对笔记本维修行业进行一次大揭秘，帮助广大网友认识和了解笔记本电脑出现故障以后所要面对的行业。
对于笔记本电脑来说，电池的重要性不言而喻。如果没有电池，笔记本电脑也就变成台式机或者一体机了。笔记本电池内部由电芯和保护板组成，电芯负责蓄电工作，保护板负责安全工作。电芯属于消耗品，每用一次都会造成容量上的衰减，它的好坏直接决定笔记本电池的好坏。
笔记本电池续航时间变短、笔记本电池无法使用、笔记本电池突然掉电(比如：电池电量突然从40%降到10%、笔记本电池充不满电(比如：电池电量充到30%-40%，就不动了、笔记本电脑在电池电量还有很多剩余的情况下突然关机，以上种种情况都可能是电芯容量下降或电芯损坏引发的。当然，也有可能是因为保护板硬件损坏，只不过这种可能性非常小。
笔记本电池电芯
如果你发现你的笔记本电脑出现以上故障，就有必要到专门处理笔记本电池维修业务的公司去检查一下了。下面，我们就为大家介绍一下给笔记本电池换电芯的全过程。
首先，我们要使用专业仪器检测故障原因。检测电池故障的仪器有很多种，比如：Texas Instruments的产品、MAX的产品、Ateml的产品，甚至还有一些个人自制的产品。我们公司最常用的是Texas Instruments(美国德州 EV2300。

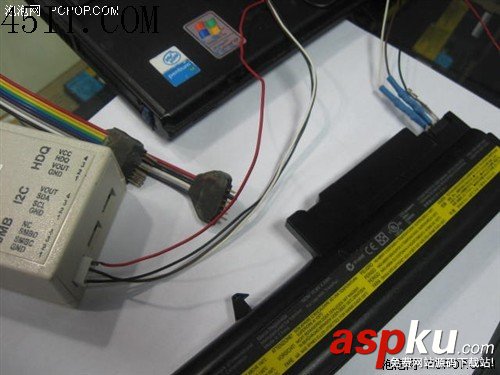

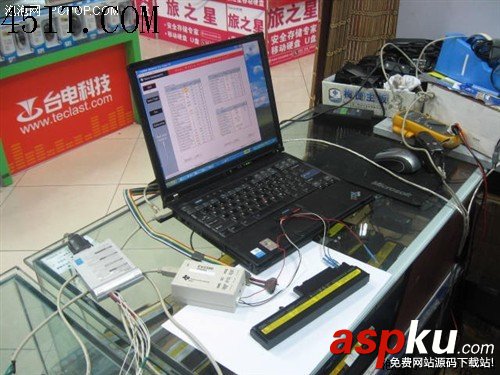

使用专业仪器和相关软件检测故障原因
检测电池故障的仪器有很多种

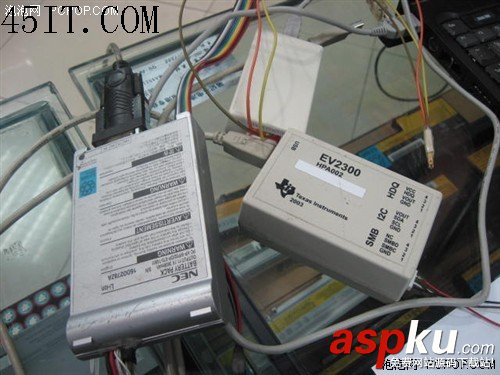

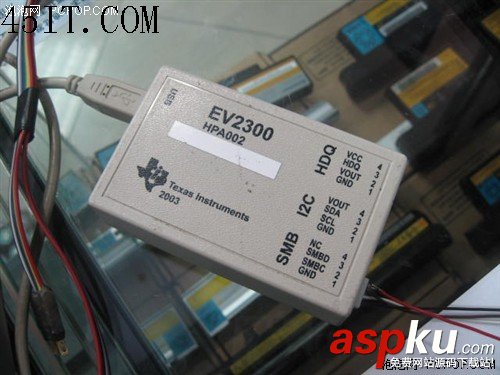

我们公司最常用的是Texas Instruments(美国德州 EV2300
一旦检测出电池有故障，就要准备给笔记本电池换电芯了
网上流传着一种说法——笔记本电池出现故障，可以通过放入冰箱或者深度充放电或者脉冲电流激活等方法，进行修复。这种说法是错误的。
如果是镍氢电池或镍镉电池，确实可以通过深度充放电的方法，进行部分修复(无法完全修复。但是我们现在使用的笔记本电脑，配备的都是锂电池。锂电池出现故障，基本都是因为电芯正负极材料发生崩解。这种情况是不可逆的，所以无法通过上述方法修复。只能通过更换电芯和解密解锁，进行修复。
给笔记本电池换电芯之前，首先要向大家介绍一下笔记本电池的构造。

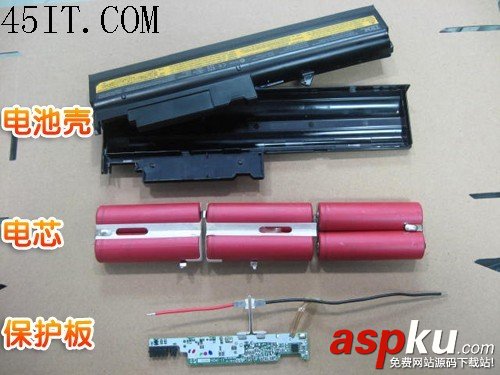

笔记本电池可以分为3个部分：壳、电芯组和保护板
一般来说，笔记本电池可以分为3个部分：壳、电芯组和保护板。

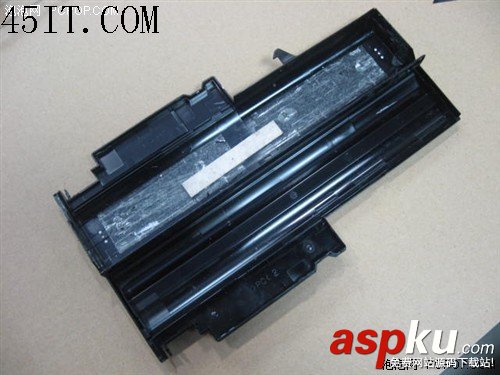

壳
壳，也就是笔记本电池的外壳。按照粘合方式的不同，可以分为：卡扣型、超声波粘合型和胶水粘合型。
电芯组
电芯组，也就是把电芯通过并联、串联的方式组合到一起。按照并联、串联组合方式的不同，可以分为：2并3串(最常见、2并4串、2并2串、3并3串和3并4串(比较少见。
注：2并3串就是指，先把2个电芯并联到一起，再把3组像这样并联到一起的电芯串联起来。2并3串总共6个电芯，也就是我们通常说的6芯锂电池。
保护板
保护板，也就是一块基于SMB1.1协议的电路板，具有电量管理功能和充放电管理功能。
保护板，是一块基于SMB1.1协议的电路板，上面有3个芯片，分别为：电池计量管理芯片、充放电管理芯片和串行EEPROM存储芯片。

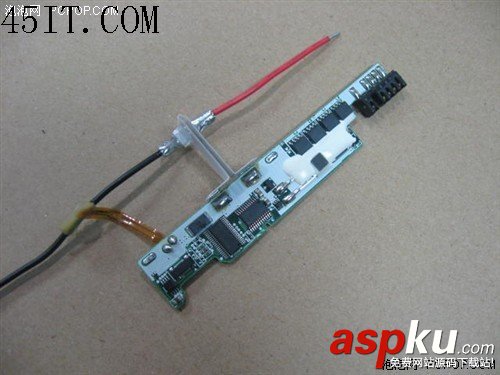

保护板

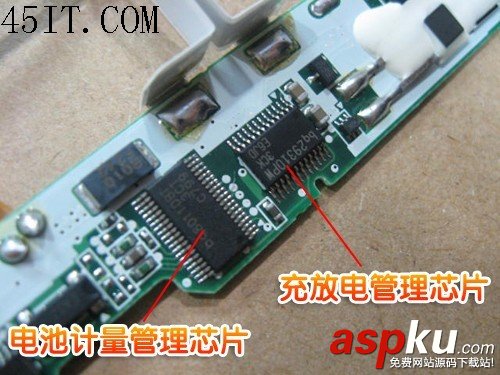

保护板正面设有电池计量管理芯片和充放电管理芯片

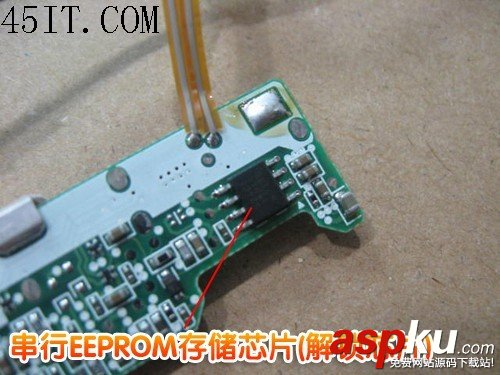

保护板背面设有串行EEPROM存储芯片
对保护板解密和解锁是两个不同的工作。简单来说，只有先解密才能进入电池管理系统，只有对电池管理系统解锁才能更改电池各项参数和使用信息。如果只换电芯、不解锁，则无法达到令人满意的效果(比如：电池只能充到最后一次记录下来的满充容量、电池管理信息会显示维修之前使用过的次数。
我们使用专业设备和相关软件对保护板进行解密解锁。当然，要根据电池管理芯片设计厂家的不同，选用相应的设备。

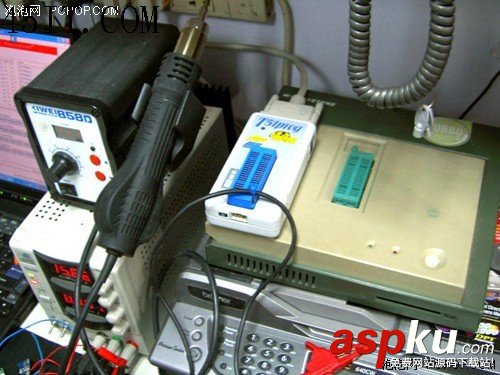

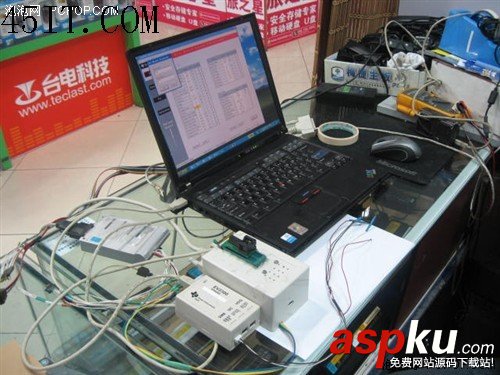

使用专业设备和相关软件对保护板进行解密解锁
根据电池管理芯片设计厂家的不同，选用相应的设备
根据电池管理芯片设计厂家的不同，选用相应的设备

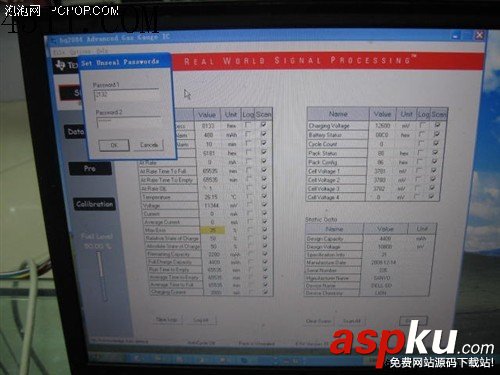

保护板解密解锁相关软件

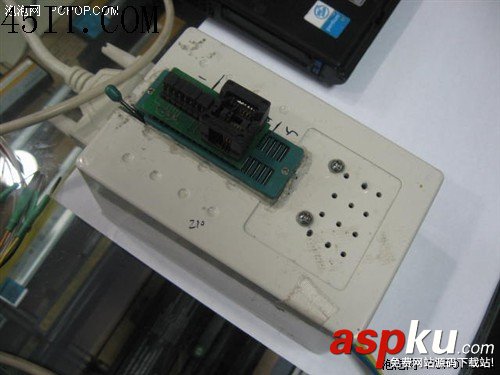

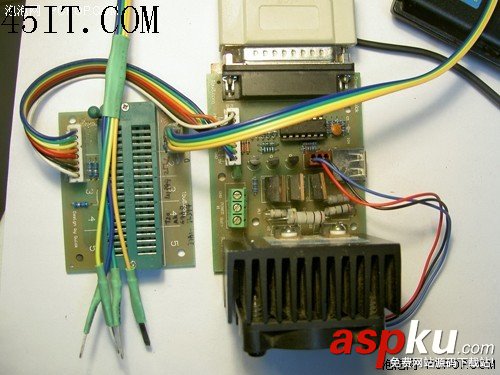

编程器
如果保护板硬件损坏，我们还要用到示波器、万用表和逻辑分析仪。

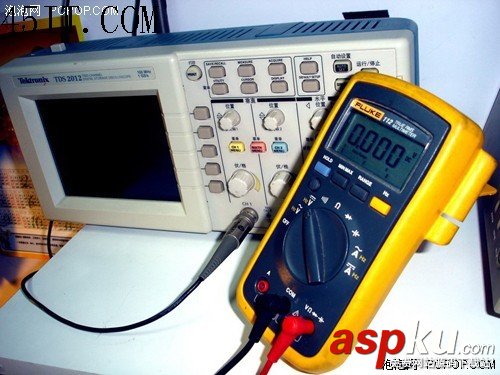

示波器(左和万用表(右

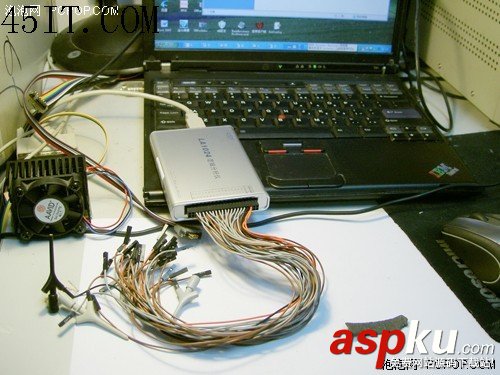

逻辑分析仪
搞定保护板之后，就该处理电芯了。下面，我就为大家介绍一下电芯的分选、搭配和组合。
首先，我们要使用分容柜和内阻仪对电芯的容量、内阻、电压进行分选，挑出各方面参数都比较相近的进行配组。

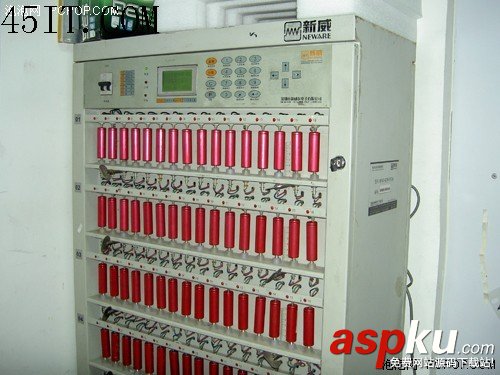

分容柜

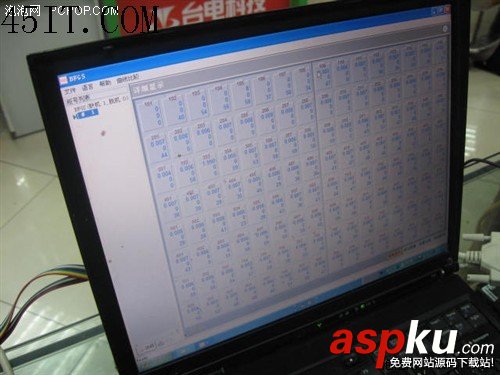

分容柜管理软件

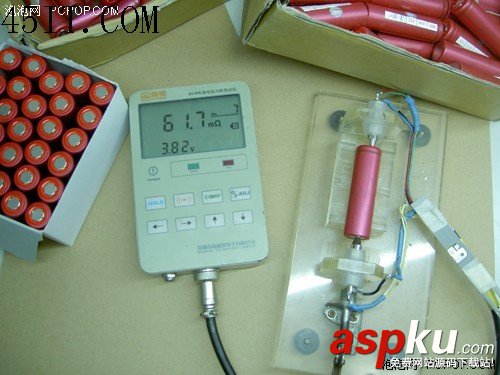

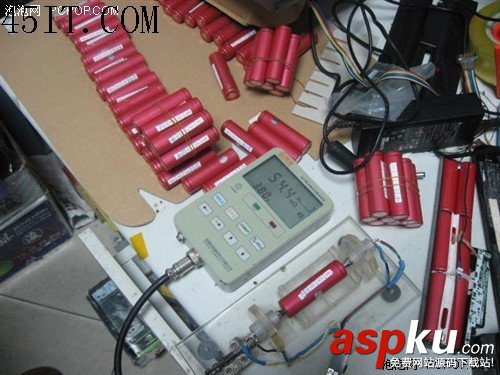

内阻仪
挑出各方面参数都比较相近的进行配组
然后，我们会使用点焊机和镍片，将电芯组合到一起。

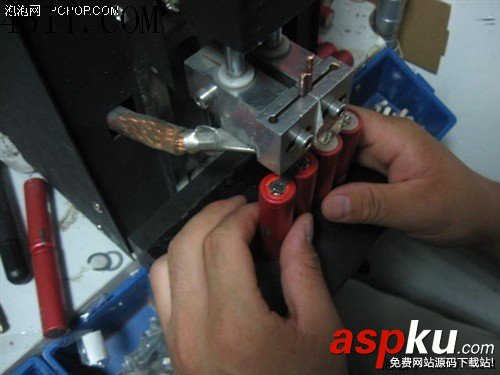

点焊机

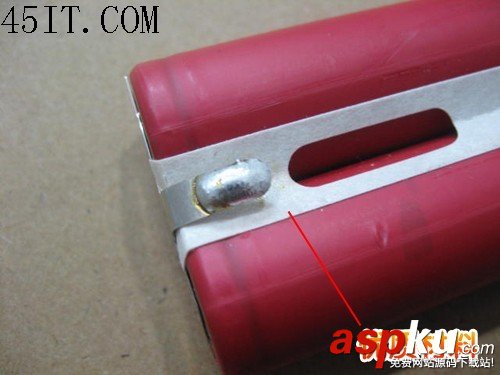

用点焊机和镍片将电芯组合到一起
有镍片，就有镀镍片。镀镍片的主要材料是铁，其实就是在铁片上薄薄的镀了一层镍，单位重量的成本比镍片低60多倍。

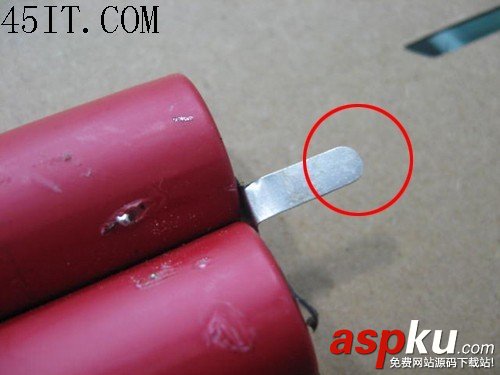

我们公司使用的镍片，全都采用圆角设计

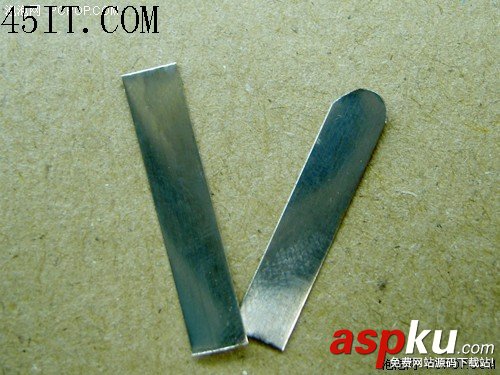

平头镍片和圆角镍片
说到镍片，有个小窍门可以跟大家分享一下。我们公司使用的镍片，全都采用圆角设计。与常见的平头镍片相比，圆角镍片具有防刺穿等优点，可以有效地避免短路现象。
对保护板解密解锁、对电芯组合完毕之后，就可以把壳、保护板和电芯组装到一起了。

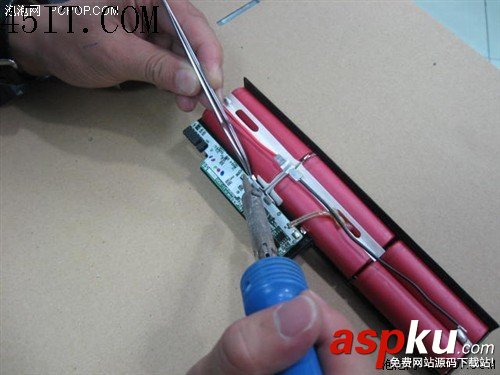

把壳、保护板和电芯组装到一起
把壳、保护板和电芯组装到一起
组装过程中，维修人员要保持认真严谨的工作态度。

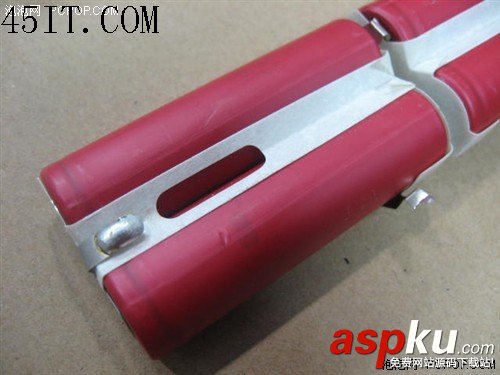

优质材料

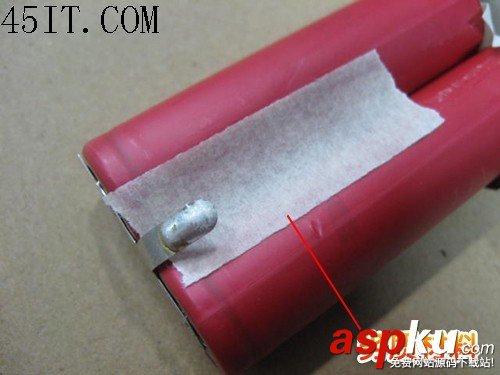

劣质材料
笔记本电池组装，最好使用绝缘性良好的材料。请大家看上面两张图片，前者是进口的绝缘材料，具有耐高温、防穿刺、抗老化等优点；后者是美纹纸，绝缘性差，成本比前者低2倍。
粘壳之后，检测没有问题，就可以交给用户了。
维修过后的电池，跟新出厂的电池差不多，需要进行首次充放电校准。我们建议用户：先充电10个小时(充电过程中，可以开机工作，充电10小时以后把电放完。循环执行上述步骤2-3次，即可达到最佳使用效果。
笔记本电池电芯

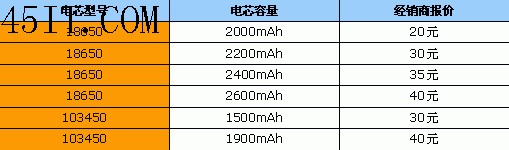

笔记本电池电芯报价
最后，再附上一份笔记本电池电芯的报价单。
