MS－7360主板PCIE网卡电源电路图

2019-10-27 19:15:39

字体：大中小

来源：转载

供稿：网友

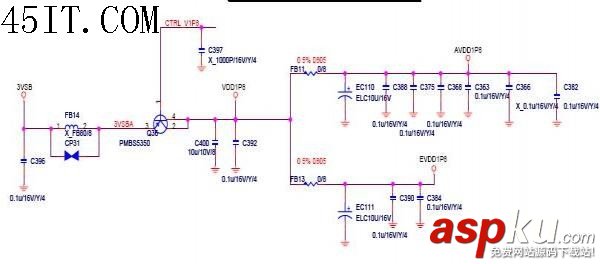

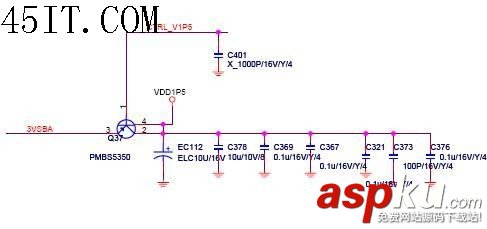

MS－7360主板PCIE网卡采用的是RTL8111B芯片，其电源电路图如下：
主板,PCIE网卡,电源,电路图

主板,PCIE网卡,电源,电路图

主板,PCIE网卡,电源,电路图

主板,PCIE网卡,电源,电路图

注：相关教程知识阅读请移步到主板频道。
