主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它安装在机箱内，是微机最基本的也是最重要的部件之一。 主板那么为矩形电路板，上面安装了组成电脑的主要电路系统，那么有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
主板又名主机板、母板、系统板等。
在一台微型电脑里，主板上安装了电脑的主要电路系统，并拥有扩展槽和插有各种插件。电脑的质量与主板的设计和工艺有极大的关系。所以根据电脑诞生开始，各厂家和网民都十分重视主板的体系结构和加工水平。明白主板的特性及使用情况，对购机、装机、用机都是极有价值的。
主板的分类
芯片分类
INTEL:Socket386、Socket486、Socket586、Socket686、Socket370(810主板、815主板）
主板(3张)、Socket478(845主板、865主板）、LGA 775(915主板、945主板、965主板、G31主板、P31主板、G41主板、P41主板、P43主板）、LGA 1156（H55主板、H57主板、P55主板、P57主板、Q57主板）、LGA 1155分为6系、7系两个系列(6系主板有：H61主板、H67主板、P67主板、Z68主板。7系主板有：B75、Z75、Z77、H77。）、LGA 1366（X58主板）、LGA 2011（X79主板）
AMD:Socket AM2/AM2+ (760G主板、770主板、780G主板，785G主板、790GX主板)、AM3/AM3+(870G主板、880G主板、890GX主板、890FX主板、970主板、990X主板、990FX主板）、FM1（A55主板、A75主板）
同一级的CPU往往也还有进一步的划分，如奔腾主板，就有是否支持多能奔腾（P55C，MMX要求主板内建双电压），是否支持Cyrix 6x86、AMD 5k86 （都是奔腾级的CPU，要求主板有更好的散热性）等区别。
[1]
类型分类
iker extreme主板-华硕
ISA(Industry Standard Architecture）工业标准体系结构总线。
EISA(Extension Industry Standard Architecture）扩展标准体系结构总线.
MCA(Micro Channel）微通道总线。此外，为了解决CPU与高速外设之间传输速度慢的"瓶颈"问题，出现了两种局部总线，它们是：
VESA(Video Electronic Standards Association)视频电子标准协会局部总线，简称VL总线.
PCI(Peripheral Component Interconnect）外围部件互连局部总线，简称PCI总线。486级的主板多采用VL总线，而奔腾主板多采用PCI总线。目前，继PCI之后又开发了更外围的接口总线，它们是：USB(Universal Serial Bus)通用串行总线。IEEE1394（美国电气及电子工程师协会1394标准）俗称"火线（Fire Ware)
主板的工作原理
在电路板我们接着看，是错落有致的电路布线；在上面，则为棱角分明的每个部件：插槽、芯片、电阻、电容等。当主机加电时，电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP插槽、PCI插槽、IDE接口还有主板边缘的串口、并口、PS/2接口等。随后，主板会根据BIOS(基本敲入输出系统)来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。
主板的基本功能
芯片部分
BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本敲入输出系统程序。能够促使主板识别各种硬件，还能够设置引导系统的设备，控制CPU外频等。BIOS芯片是能够写入的，这方便网民更新BIOS的版本，以获取更好的能力及对电脑最新硬件的支持，当然不利的一面便是会促使主板遭受诸如CIH病毒的袭击。

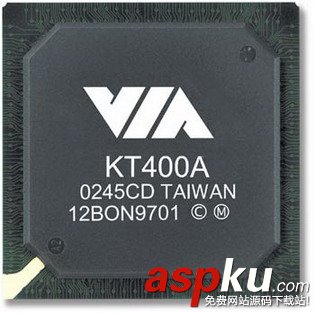

南北桥芯片：横跨AGP插槽左右两边的两块芯片能够南北桥芯片。南桥多位于PCI插槽的上面；而CPU插槽旁边，被散热片盖住的能够北桥芯片。芯片组以北桥芯片为核心，那么情况，主板的命名都是以北桥的核心名称命名的（如P45的主板能够用的P45的北桥芯片）。北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，因为发热量较大，因而就得散热片散热。南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。南桥和北桥合称芯片组。芯片组在很大程度上决定了主板的功能和能力。就得注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nVIDIA nForce 4便采取没有北桥的设计。根据AMD的K58开始，主板内置了内存控制器，所以北桥便不必集成内存控制器，我们接着看不但减少了芯片组的制作难度，一样也减少了制作成本。现在在多数高端主板上用南北桥芯片封装到一起，只有一个芯片，我们接着看大大提高了芯片组的功能。
RAID控制芯片：相当于一块RAID卡的作用，可支持多个硬盘组成各种RAID模式。目前主板上集成的RAID控制芯片主要有两种：HPT372 RAID控制芯片和Promise RAID控制芯片。
主板的扩展槽部分
所谓的“插拔部分”是指这部分的配件能够用“插”来安装，用“拔”来反安装。
内存插槽：内存插槽那么位于CPU插座下方。图中的是DDR SDRAM插槽，我们接着看插槽的线数为184线。

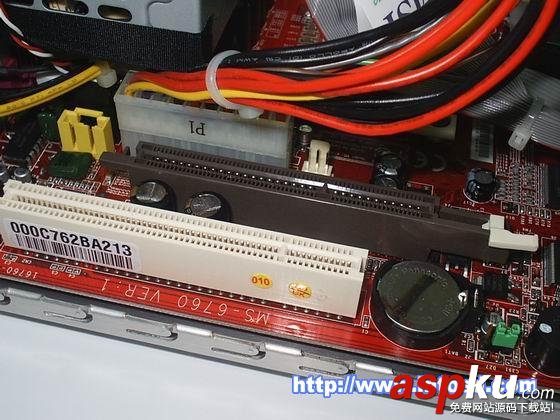

AGP插槽：颜色多为深棕色，位于北桥芯片和PCI插槽之间。AGP插槽有1×、2×、4×和8×之分。AGP4×的插槽中间没有间隔，AGP2×则有。在PCI Express出现之前，AGP显卡较为流行，其传输速度最高可达到2133MB/s(AGP8×）。
PCI Express插槽：跟随3D能力需要的不断提高，AGP已越来越不能够满足视频处理带宽的需要，目前流行主板上显卡接口多转向PCI Exprss。PCI Exprss插槽有1×、2×、4×、8×和16×之分。注:目前主板支持双卡:(NVIDIA SLI/ ATI 交叉火力)
PCI插槽：PCI插槽多为乳白色，是主板的必备插槽，能够插上软Modem、声卡、股票接受卡、网卡、多功能卡等设备。
CNR插槽：多为淡棕色，长度只有PCI插槽的一半，能够接CNR的软Modem或网卡。我们接着看插槽的前身是AMR插槽。CNR和AMR不一样之处在于：CNR增加了对网络的支持性，并且占用的是ISA插槽的位置。共同点是它们都是把软Modem或是软声卡的一部分功能交由CPU来完成。我们接着看插槽的功能可在主板的BIOS中开启或禁止。
对外接口部分
硬盘接口：硬盘接口可分为IDE接口和SATA接口。在型号老些的主板上，多集成2个IDE口，一般IDE接口都位于PCI插槽下方，根据空间上则垂直于内存插槽(也有横着的)。而新型主板上，IDE接口大多缩减，甚至没有，代之以SATA接口。
软驱接口：连接软驱所用，多位于IDE接口旁，比IDE接口略短多数，因为它是34针的，所以数据线也略窄多数。
COM接口(串口)：目前大多数主板都提供了两个COM接口，分别为COM1和COM2，作用是连接串行鼠标和外置Modem等设备。COM1接口的I/O地址是03F8h-03FFh，中断号是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中断号是IRQ3。由此能够看出COM2接口比COM1接口的响应拥有优先权，现在市面上已很难找到基于该接口的产品。
PS/2接口：PS/2接口的功能非常单一，仅能用于连接键盘和鼠标。那么情况下，鼠标的接口为绿色、键盘的接口为紫色。PS/2接口的传输速率比COM接口稍快多数，但这么多年使用之后，虽然现在绝大多数主板依然配备该接口，但支持该接口的鼠标和键盘越来越少，大面积外设厂商也不会推出基于该接口的外设产品，很多的是推出USB接口的外设产品，不过值得一提的时候，因为该接口使用非常非常广泛，所以好多使用者即使在使用USB也更愿意通过PS/2-USB转接器插到PS/2上使用，外加键盘鼠标每一代产品的寿命都非常非常长，所以接口现在依然使用效率极高，但在不久的用来，被USB接口所完全取代的可能性极高。

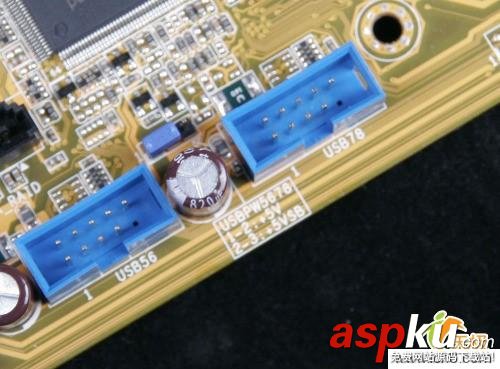

USB接口：USB接口是现在最为流行的接口，最大能够支持127个外设，并且能够独立供电，其应用非常非常广泛。USB接口能够根据主板上获得500mA的电流，支持热拔插，真正做到了即插就能够用。一个USB接口可同时支持高速和低速USB外设的访问，由一条四芯电缆连接，其中两条是正负电源，还有两条是数据传输线。高速外设的传输速率为12Mbps，低速外设的传输速率为1.5Mbps。还有，USB2.0标准最高传输速率可达480Mbps。USB3.0能够开始出现在最新主板中，用不久会被推广。
usb接口
LPT接口(并口)：那么用来连接打印机或扫描仪。其默认的中断号是IRQ7，采取25脚的DB-25接头。
并口的工作模式主要有三种：
1、SPP标准工作模式。SPP数据是半双工单向传输，传输速率较慢，仅为15Kbps，但应用较为广泛，那么设为默认的工作模式。
2、EPP增强型工作模式。EPP采取双向半双工数据传输，其传输速率比SPP高好多，可达2Mbps，目前已有不少外设使用此工作模式。
3、ECP扩充型工作模式。ECP采取双向全双工数据传输，传输速率比EPP还要高多数，但支持的设备不多。现在使用LPT接口的打印机与扫描仪能够基本很少了，多为使用USB接口的打印机与扫描仪。
MIDI接口：声卡的MIDI接口和游戏杆接口是共用的。接口中的两个针脚用来传送MIDI信号，可连接各种MIDI设备，例如电子键盘等，现在市面上已很难找到基于该接口的产品。
SATA接口：SATA的全称是Serial Advanced Technology Attachment（串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate集团共同提出的硬盘接口规范，在IDF Fall 2001大会上，Seagate宣布了Serial ATA 1.0标准，正式宣告了SATA规范确实立。SATA规范用硬盘的外部传输速率理论值提高到了150MB/s，比PATA标准ATA/100高出50%，比ATA/133也要高出约13%，而跟随没有来后续版本的发展，SATA接口的速率还可扩展到2X和4X（300MB/s和600MB/s）。
根据其发展计划来看，没有来的SATA也用通过提高时钟频率来提高接口传输速率，促使硬盘也能够超频。
