科普硬件知识：分析主板的组成部分和主要特点

很多人都知道电脑的重要组成部分为主板，但是对于主板的组成部分和特征，或许都不了解。本次，小编从科普的角度为大家分析主板的组成部分和主要特点。希望对大家有所帮助！

本文配图为华硕B85 PLUS主板，我们以此为例，展开主板的知识之旅。

一、版型

目前市场最常见的PC主板板型主要是以下三种：
1、ATX——俗称“大板”，标准尺寸为305*244mm，搭配全/中塔机箱。像本文的华硕B85 PLUS主板就是属于这个类型。
2、Micro-ATX——俗称“小板”，简称为M-ATX，标准尺寸244*244mm，搭配中/迷你塔机箱。
3、MINI-ITX——俗称迷你版，标准尺寸为170*170mm，适用于HTPC机箱。

二、芯片组

芯片组的芯片是一张主板中最重要的芯片，主要负责控制非显卡插槽的声卡网卡、SATA设备、I/O接口等，是构成主板电路的核心。
一般芯片组芯片由CPU厂商提供，如AMD生产的A85X/A75、intel生产的Z87/B75等。

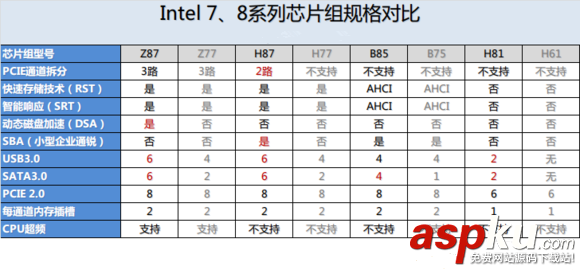

最新的Intel 8系主板的规格表

三、扩展槽
扩展槽也称为扩充插槽，用于固定扩展卡并将其连接到系统总线上的插槽。扩展槽主要包括PCI插槽、SATA磁盘接口，MSATA接口和mini PCIe等其它扩展插槽。

1、PCI/PCIe

PCIe插槽，分为PCIe显卡插槽和PCIe X4/X2/X1等插槽两种。PCIe显卡插槽不仅可以安装显卡，有限会直接配备集成显卡。显卡插槽的典型特征就是他是主板上最长的插槽，并且尾部会有一个用于固定显卡的卡扣。

PCIe显卡插槽，共有PCIe 3.0和PCIe 2.0两种规范，x16、x8和x4三种不同的信道数。

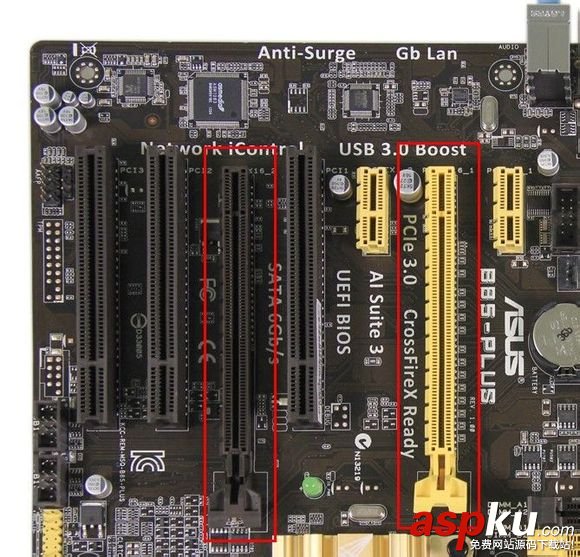

小编提醒：主板都至少都配有一根3.0 x16插槽，如果需要组建多卡平台，需要注意是否主板是否支持多卡。例如本文中的华硕B85 PLUS，它是有两根PCIe显卡插槽。

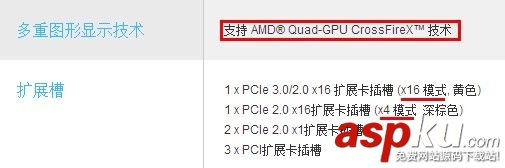

在官网的信息来看，它支持CF，但信道为x16+x4，但不支持信道拆分，这就是说明该主板“不支持多卡”。

PCIe X4/X2/X1等插槽，主要用来安装声卡网卡SSD等其它设备的扩展插槽，并没有其他的作用。

2、SATA接口

SATA接口，分SATA 3.0和2.0两种规格，主要用于通过SATA数据线连接储存设备。

原生SATA 2.0接口最大持续传输速度为300MB/s，岁数稍大，已经逐渐退出市场。
原生SATA 3.0接口最大持续传输速度为600MB/s，相对高速的接口，目前趋势将完全替代SATA2.0。

小编提醒：
自我组装电脑的网友们，注意了所有SATA接口的固态硬盘（SSD）的同学，请一定接在原生SATA 3.0接口下。如果是机械硬盘（HDD）优先选择3.0接口。

四、I/O接口

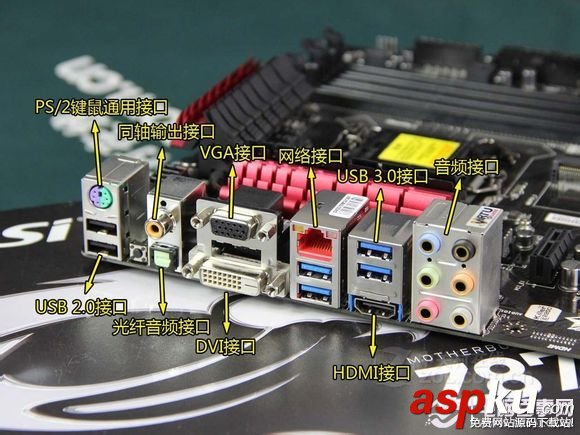

微星Z87-GD65 GAMING

PS/2键鼠通用接口：即专用于PS/2接头的鼠标。

同轴输出接口：主要作用为提供数字音频信号的传输，另外，有些主板也提供完整的输入输出接口。如上图主板只有一个黄色输出接口，而红色接口为输入接口。

光纤音频接口：主要用于音频输出的。

VGA接口：主要作用为连接显示器的，支持720以下的显示屏。
DVI接口：主要作用为数字信号传输，可支持1080P高清显示屏。

HDMI接口：主要作用支持音频传输的视频传输接口，与DVI、DP接口一起常见于显卡侧板。

网络接口：当然它就是接网线的。
USB2.0/3.0接口：2.0的传输速度为60M/s，而3.0的传输速度可达2.0的10倍。

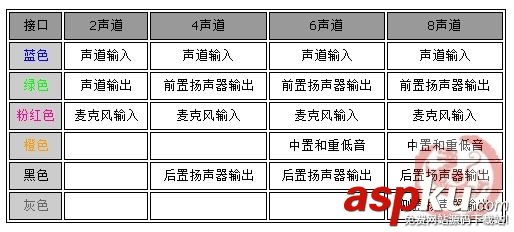

音频接口：在主流的音频设备输出接口中，有红、绿等插口，如下图。

小编提醒：
还有许多接口，本文没有提到。但是，大家可以查阅主板说明书找到说明。

五、CPU插槽

截止到目前，市面上有的和你买得到也就只有Intel和AMD品牌，所以，如果有其他品牌一定是山寨的，不宜考虑。接下来，就开对比这两个品牌主板的CPU插槽区别。

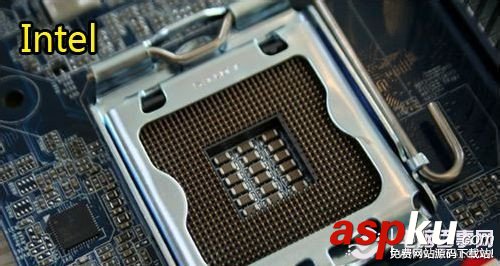

Intel插槽布满了针脚

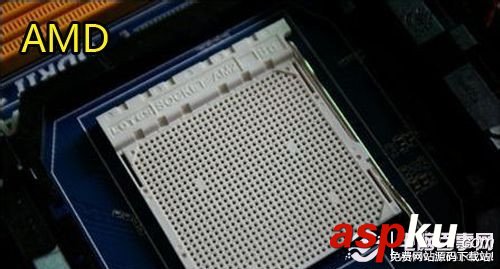

AMD插槽全是针脚孔

小编提醒：
主板上CPU插槽的针脚容易被外力破坏，都会有塑料保护盖。如果没有保护盖，很可能是二手或翻新的。

六、内存插槽

内存插槽，现在常见的DDR2与DDR3内存槽的位置不一样，所以，二代三代内存的插槽不能通用。另外，关于内存插槽数量与最高支持内存的通道数：

H61/H81标配2个
B75/B85往上标配4个
X58标配6个
X79标配8个

七、供电用料

主板的供电用料，小编说说明供电电路上各元件的作用。

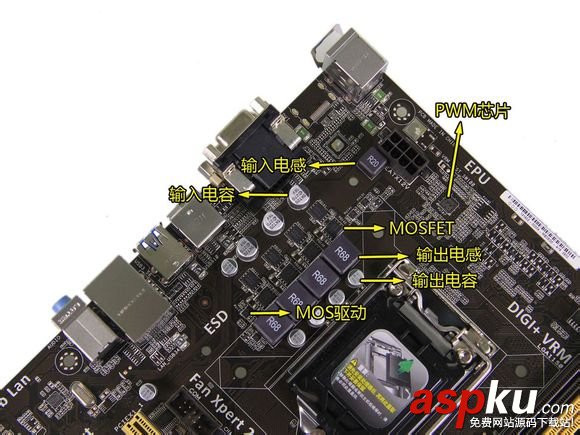

华硕B85 PLUS供电部分

PWM：主要输出N路脉宽可调方波，控制MOSFET的开关得到相应电压。

MOSFET驱动：主要作用根据PWM的方波信号，轮流驱动上、下桥MOSFET。

MOSFET：主要作用可以通过它的开/关对电感进行充电和放电，控制它的开关频率得到相应的电压。

输入/输出电感：主要作用磁能与电能的相互转化，起滤波以及储能作用，搭配MOSFET在一定时间内的开关可以得到相应的电压

输入/输出电容：存储电能为CPU供电，同时起到滤波的作用

后记：
本篇科普硬件知识，以主板为主题，深入了解主板的组成部分。我们可以从主板的组成部分，帮助我们了解如何选主板。小编提醒选主板一定要注意要买正版，识别方面在本网站有相关文章，再根据自己的预算去购买，如果只是普通需求，不建议选择过于复杂花哨的主板。
