DIY台式电脑棘手的跳线连接安装方法详解

    DIY台式电脑，很多的网友已经掌握了组装方法，主要是把主机的各个硬件连接起来，关于硬件的连接，其实很简单，在这里我就不重复了，重点是装机中最后的跳线连接，也是装机中比较复杂和棘手的问题，下面把跳线的连接方法，作一个详细的阐述。

工具/原料

台式电脑机箱、主板

方法/步骤

1、认识跳线：

POWER SW：电源开关跳线

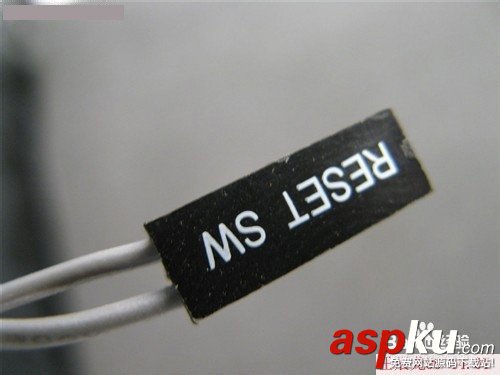

RESET SW:重启 复位跳线

+PLED-：电源灯跳线

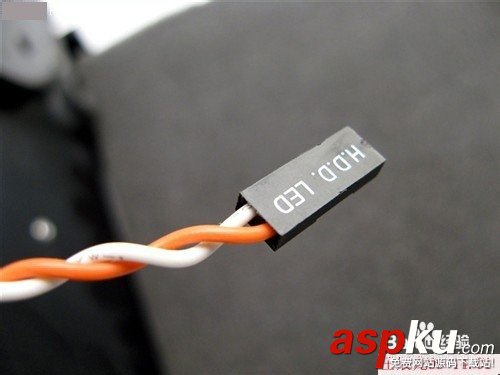

HDD LED：硬盘灯跳线

2、认识主板上的9Pin插线位置。

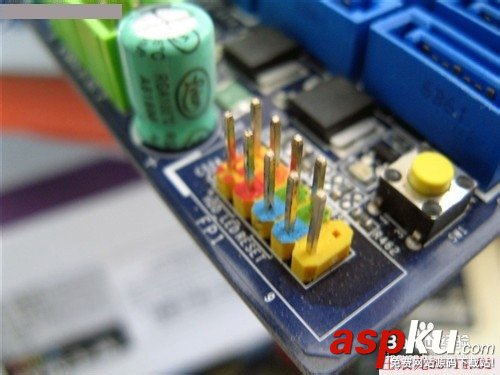

    如图就是主板上跳线连接的9Pin位置。

    但不同的主板，9Pin的样式也可能不同。如技嘉B75M-D3V主板，9Pin位置在白色插槽右下的白色针里，如图。（主板说明书中有）

    不管如何，找准9Pin位置是关键。

3、跳线连接：

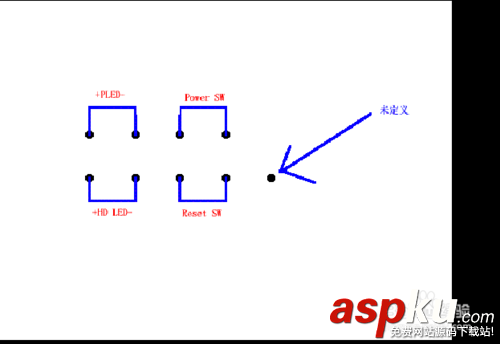

   如图所示：这是跳线安装9Pin图，箭头所指为第9Pin，这个针是未定义针，不连接任何线。第9针对面的位置叫缺针，也就是没有针的意思。

跳线连接的技巧：

缺针旁边插电源 POWER SW 无正负之分

电源对面插复位 RESET SW 无正负之分

电源旁边插电源灯 +PLED-，负极靠近电源线 POWER SW （针脚通常是左正右负）

复位旁边插硬盘灯 HDD LED 负极靠近复位线 RESET SW

   总之，有正负极的跳线不能插错，插错肯定电脑点不亮，还可能造成烧坏主板。连接之后，再反复检查，确认安装无误，再连接外接电源。

END

以上就是DIY台式电脑棘手的跳线连接安装方法详解，希望能帮到大家！
