华硕sabertooth z87主板该怎么维修?

SABERTOOTH_Z87主板采用目前主流技术设计，适用于游戏高端玩家，曾经受到很多人的喜爱，下面我教大家如何维修SABERTOOTH_Z87主板。

1、从该主板框架上来看，它采用INTEL LGA1150 PROCESSOR，是目前主流架构之一。它采用LGA1150这种CPU类型，支持DDR3 CHA/CHB双通道内存，外加双独显接口，而外围设备主要由PCH芯片控制，外接扩展功能强大。

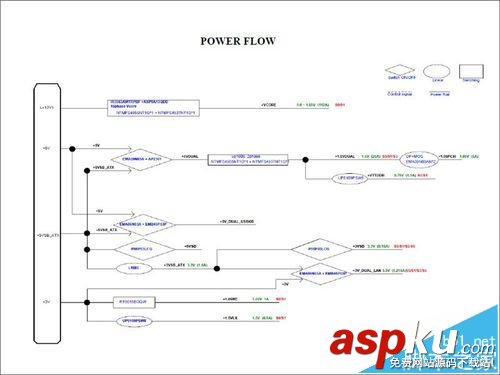

2、从电压分配上来看，电压更加紧密稳定。主电压ATX12V,+5V,+5VSB_ATX,+3.3V由电源接口ATXPWR输出，后经过一系列转换得到的电压送给主板各个模块，包括内存的供电+1.5V_DUAL，VTT_DDR，以及CPU的供电VCORE(0.6V~1.55V)等。

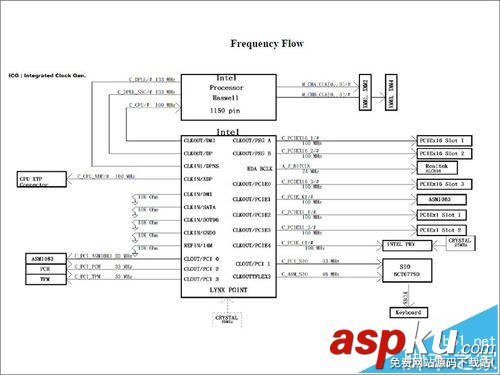

3、主板整体频率分布较为分散，主要是集成于PCH内部分别来提供给各个模块。量测时要用万用电表的HZ档位来排查各频率值是否正常。

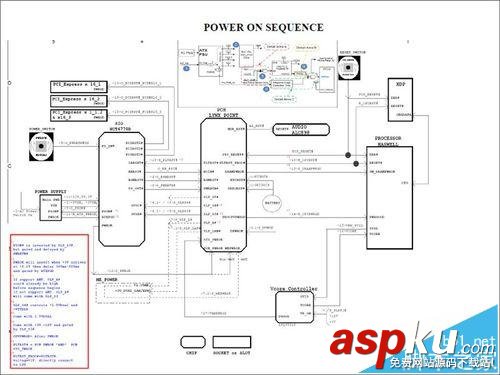

4、主板的整个开机过程，共计19步，更换繁琐。从POWEER ON到H_CPURST#的产生，遇到主板NO BOOT，要从最后级往前级方向去查，例如，发现H_CPURST#信号无输出，则应该查看前级信号S_SLPRST#是否有问题，要往前级去找解决方法，来排查故障。

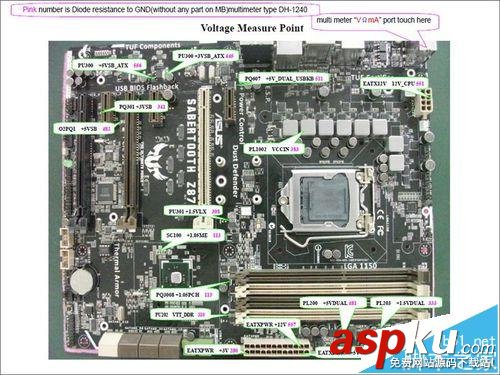

5、维修时，各电压点位的位置及量测方法：万用表档位量测的是各电压点对地的二极值，图中红色数字为正常二极值，例如：PU300 +3VSB_ATX 445，445表示二极值，PU300表示零件位置，+3VSB_ATX表示信号名称；二极值偏小表示有短路，偏大表示有开路。

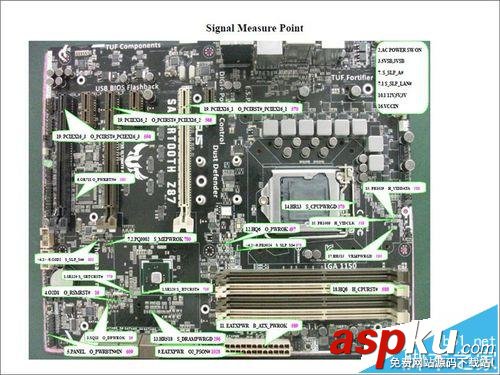

6、主板各重要信号点的位置及量测。万用表量测方法具体参照第五步的量测方法；完成以上六步后相信主板的故障我们也能够得到发现和解决。
