P4、C4的安装、拆卸
一、478 针封装的赛扬处理器的主板支持
确保使用支持478 针封装的赛扬处理器的主板。持 478 针封装的赛扬处理器的主板基于 ATX 板型规范，并使用符合 ATX12V 电源设计指南的电源。同样，微ATX 板型的主板也支持 478 针封装的赛扬处理器，它使用符合 ATX12V 或 SFX12V 电源设计指南的电源。
二、电扇散热器支持
盒装处理器内装一个未固定的高质量风扇散热器，在合适的机箱环境里使用可为赛扬处理器提供足够的冷却效果。风扇电缆必须连接到主板电源接头，如处理器安装说明(包含在盒装处理器包装里)中所示。
主板的 3 针接头使用其中 2 针来提供 12V(电源)和 GND(接地)。风扇使用第三针向支持风扇转速检测的主板传输转速信息。主板位于靠近插座处必须有一个 3 针的风扇电源接头。
三、选择机箱
478 针封装的基于赛扬处理器的系统必须使用符合 ATX(修订版本 2.01 或以后)或 微ATX 规范(修订版 1.0 或以后)的机箱，这取决于主板的板型。英特尔建议使用 ATX 板型主板的系统集成商选择符合 ATX 规范(修订版 2.01 或以后)的机箱。同样，使用微 ATX 板型主板的系统集成商应该选择符合 微ATX 规范 的机箱(1.0 或更高版本)。
四、处理器的安装
作为盒装处理器手册的补充，请按以下方法安装处理器和风扇散热器。打开处理器插座手柄(见图 8)并仔细调整处理器位置，可以用处理器和插座上的针 1 标记来对准(小心，不要弯曲处理器的任何一根针)。FC-PGA2 封装基体上的处理器针 1 标记应该与插座上的针 1 标记对齐(图 9)。将处理器插入插座并合上插座手柄。
图8(打开插座手柄)：
此主题相关图片如下：
图9(对齐处理器上的针1和插座上的针 1)：
此主题相关图片如下：
请使用以下方法来安装风扇散热器：
盒装英特尔赛扬处理器有热接口材料连接到散热器的底部，如图 11 所示(注意不要损坏热接口材料)。
此主题相关图片如下：

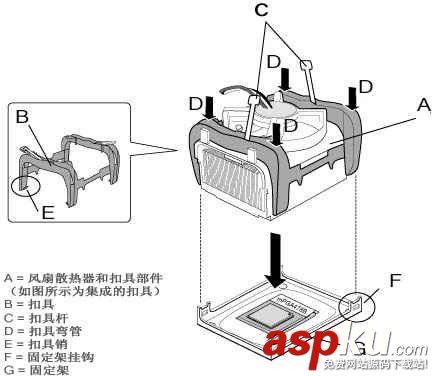

根据固定架(风扇散热器是对称的)调整风扇散热器和夹扣部件(见图 10 中的 A)
此主题相关图片如下：
，并将固定架放到处理器上(如图 11 所示)。允许散热器基座在处理器集成式导热器表面压缩(没有旋转和扭曲)热接口材料。
当扣具杆(如图 10 中的 C)朝上时，压下全部 4 个扣具弯管(如图 10 中的 D)，这样就将固定扣具销(如图 10 中的 E)固定到固定架挂钩上(如图 10 中的 F)，如图 12 所示。
此主题相关图片如下：
注：确保处理器风扇的电线没有受到任何阻碍，也没有被扣具弯管缠住(如图 10 中的 B)。
注：保证不让散热器在处理器集成式导热器上旋转和扭曲非常重要。固定风扇散热器的同时关闭扣具杆，这样可以保证热接口材料不被损坏，并且处理器也可以正常运行。按照以下步骤，关闭扣具杆并保证热接口材料不被损坏：
确保反方向逐次关闭扣具杆(完全关闭杆需要用一定的力)，如图 13a 所示
。首先，关闭扣具杆(图 13b 中的 1)，同时用您的另一只手拿住风扇散热器的上端(图 13b 中的 A)
此主题相关图片如下：
然后，关闭扣具杆(图 13c 中的 2)，同时用您的另一只手拿住风扇散热器的上端(图 13c 中的 B)。
一旦关闭了扣具杆，验证散热器固定完好，扣具销也正确安装在固定架挂钩上。
此主题相关图片如下：
最后，将处理器风扇电线连接到主板风扇电源头(图 14)。请参阅主板手册，找出正确的风扇接头。
此主题相关图片如下：
六、拆卸盒装处理器
每次从处理器拆卸散热器时，更换热接口材料是非常关键的，这是为了保证热量充分传递到盒装处理器的风扇散热器。
注：确保采用合适的静电放电 (ESD) 预防措施(接地母线、手套、ESD 垫片或其他保护措施)来避免损坏处理器和系统中的其它电气组件。
注意：如果您发现卸载处理器要使用相当的力气，请考虑戴上手套保护您的双手，并注意双手不要碰到机箱金属边缘。
连接到散热器的热接口材料
英特尔不建议去除位于盒装处理器风扇散热器顶部的热接口材料。擦除这些材料可能会导致处理器损坏，并且导致处理器保修失效。如果您必须擦除热接口材料而且使用以前的风扇散热器，请更换这些材料。另外，如果热接口材料完全损坏，您必须更换风扇散热器。请联系“英特尔客户支持”，获得替换的风扇散热器。
高频发热电极中的热接口材料
当使用盒装处理器而没有正确利用里面的热接口材料时，可能会导致处理器损坏和处理器保修失效。如果您必须擦除热接口材料而且使用以前的风扇散热器，必须使用全新的热接口材料。请联系“英特尔客户支持”，得到新的高频发热电极中的热接口材料。
按照以下步骤从系统中拆卸盒装处理器：
关闭系统，拔除电源，从系统中断开电线。
确保处理器处于可接触的位置, 并从主板接头处拔除风扇散热器电源线。
逐次反方向打开扣具杆 (图 10 中的 C)。将扣具杆朝上放置(如图 15 所示)。
此主题相关图片如下：
使用 #1 小平头螺丝刀，从固定架挂钩(图 10 中 F)上取下扣具销(图 10 中 E)。步骤 (5) 到步骤 (7) 将描述从固定架挂钩上取下扣具销的方法。
注：在使用螺丝刀时，注意不要损坏主板。
从图 15 中的 1 开始，从扣具(图 10 中 B)顶端，将螺丝刀插入扣具弯管(图 10 中 D)附近的小槽口，如图 16 所示。
此主题相关图片如下：
注： 必须小心地使螺丝刀位于扣具和固定架挂钩的中间(见图 17 中的侧视图)。到位后，螺丝钉必须处于扣具销的顶端。
此主题相关图片如下：
在扣具销上施加压力，同时朝向风扇散热器旋转螺丝钉，从固定架挂钩上取出扣具销(见图 18 中的侧视图)。
此主题相关图片如下：
对于每一个扣具销重复步骤 (5) 到步骤 (7)，直到从固定架挂钩上取出所有的扣具销。
注：注意扣具销可能会重新连接到固定架挂钩上。为避免发生这种情况，请遵循以下步骤：
首先，从风扇散热器的同一边取出扣具销(图 15 中的 1 和 2)。
一旦图 15 中的 1 和2 取出后，用您的另一只手拿住一个扣具弯管的顶部(图 15 中的 1)，将扣具轻轻地往上推(为了阻止扣具销的重新连接)。然后，从风扇散热器的另一边取出扣具销(图 15 中的 3)。
现在，换一下，拿住另一个扣具弯管的顶部(图 15 中的 2)，将扣具轻轻地往上推(为了阻止扣具销的重新连接)。然后，从风扇散热器的另一边取出扣具销(图 15 中的 4)。
当从固定架挂钩上取出所有的扣具销后，慢慢地从处理器和固定架上拆卸风扇散热器。轻轻地前后扭动固定架里的散热器，加热散热器都可以减少处理器和散热器之间热接口材料的表面张力，使得散热器更容易卸载。
一旦散热器拆卸完毕，抬起处理器插座手柄，从插座中拔出处理器针。仔细地将处理器拔出插座(小心不要弯曲处理器的任何一根针)。
