AMD Vega GPU真片实拍:HBM2显存恐怖

2019-10-27 18:02:01
字体:
来源:转载
供稿:网友

AMD昨晚正式公开预览了Vega架构,但都是晦涩如白皮书般的技术概要,让人有些乏味。

AMD,Vega,GPU

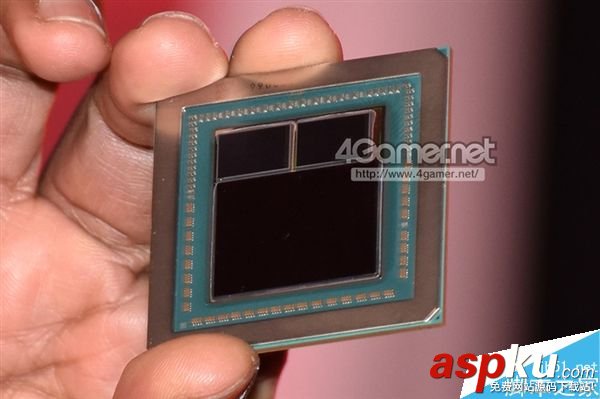

现在,外媒送上了Vega GPU真片的实拍,因为这一代针脚带宽翻倍、堆叠容量增至8倍,所以HBM2显存的面积明显增大,而Vega采用的是和Fiji一样将GPU核心和显存封装在一块基板上,所以部分抵消了14nm本身的优异,面积在530`560mm2之间

AMD,Vega,GPU

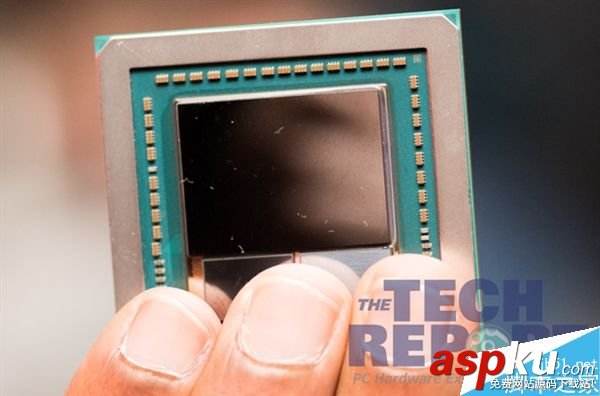

图上是两Die,如果采用8GB每堆的话,就是16GB显存了。

AMD,Vega,GPU

AMD,Vega,GPU

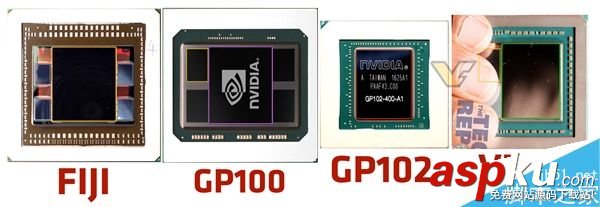

对比同样是HBM2封装的NVIDIA GP100核心,那还是小巫见大巫,它的核心面积是610平方毫米,153亿个晶体管。

AMD,Vega,GPU

性能方面,TechReport称,他们拿到8GB的Vega显卡做了《毁灭战士4》的完整测试,表现介于GTX 1070和GTX 1080之间

Vega应该就是RX 500显卡的高端型号,但目前透露的是上半年上市,具体日期未知。
