android 布局之ConstraintLayout的使用

2019-10-22 18:12:41

字体：大中小

来源：转载

供稿：网友

其实android/255823.html">ConstraintLayout是Android Studio 2.2中主要的新增功能之一，也是Google在2016年的I/O大会上重点宣传的一个功能。是为了android可视化编辑而做的努力。android studio 的可视化编辑个人不推荐使用，不过ConstraintLayout布局的使用还是有必要了解的。

1，要想使用ConstraintLayout需要在app的build.gradle里面引入：

compile 'com.android.support.constraint:constraint-layout:1.0.2'

2，首先看一个简单的xml和图片效果：

<?xml version="1.0" encoding="utf-8"?><android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context="com.app.qichun.hellowrod.MainActivity"><TextView  android:id="@+id/tv1"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="Hello World!"  app:layout_constraintTop_toTopOf="parent" /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第二个控件"  app:layout_constraintLeft_toLeftOf="parent"  app:layout_constraintTop_toBottomOf="@+id/tv1"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第三个控件"  app:layout_constraintBottom_toBottomOf="parent"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第四个控件"  app:layout_constraintLeft_toRightOf="@+id/tv1"  android:layout_marginLeft="10dp"  /> </android.support.constraint.ConstraintLayout>

android,ConstraintLayout,布局

各位看客官不难看出，xml中四个简单的Textview分布位置，以id为tv的第一个控件为基准，第二个控件在第一个控件的下方，且都在整个布局的左边；第三个控件在整个父布局的左下方；第四个控件在第一个控件的右边。

仔细观察，每个Textview都有类似的属性：

比如第一个控件的：

app:layout_constraintTop_toTopOf="parent"

第二个控件的

app:layout_constraintTop_toBottomOf="@+id/tv1"

字面意思就是：

该控件的某个边和某个控件的某个边对齐。

比如，第一个控件是该控件的上部和父布局的上部对齐，自然就使得第一个控件处于左上方；第二个控件的顶部和第一个控件即id=tv1的控件的底部对齐，自然第二个控件就会位于第一个控件的正下方。其他举一反三即可。

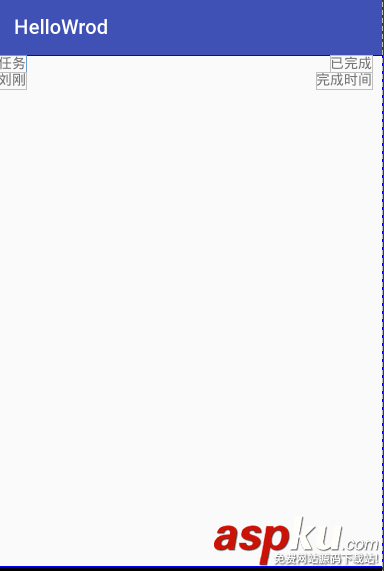

现在我们规定一个布局再次试验一下，搞个最常见的布局。

android,ConstraintLayout,布局

代码如下：

<?xml version="1.0" encoding="utf-8"?><android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context="com.app.qichun.hellowrod.MainActivity"><TextView  android:id="@+id/tv1"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="任务" <!-- 该控件的顶部和父布局的顶部对齐 !-->  app:layout_constraintTop_toTopOf="parent" /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="已完成"  <!-- 该控件的右边和父布局的左边对齐 !-->  app:layout_constraintRight_toLeftOf="parent"  android:layout_marginRight="10dp"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="刘刚" <!-- 该控件的顶部和tv1的底部对其齐!-->  app:layout_constraintTop_toBottomOf="@+id/tv1"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="完成时间"  <!-- 该控件的右边和父布局的左边对齐 !-->  app:layout_constraintRight_toLeftOf="parent" <!-- 该控件的顶部和tv1的底部对齐 !-->  app:layout_constraintTop_toBottomOf="@+id/tv1"  android:layout_marginRight="10dp"  /></android.support.constraint.ConstraintLayout>

android,ConstraintLayout,布局
