一、概述

近期群里偶然看到一哥们在群里聊不规则图像填充什么四联通、八联通什么的，就本身好学务实的态度去查阅了相关资料。对于这类着色的资料，最好的就是去搜索些相关app，根据我的观察呢，不规则图像填充在着色游戏里面应用居多，不过大致可以分为两种：

基于层的的填充

基于边界的填充

那么针对上述两种，我们会通过两篇博文来讲解，本篇就是叙述基于层的填充方式，那么什么基于层的填充方式呢？其实就是一张图实际上是由多个层组成的，每个层显示部分图像（无图像部分为透明），多层叠加后形成一张完整的图案，图层间是叠加的关系，类似下图。

android,图像填充,颜色,小游戏

相信大家如果学过PS，对上述肯定再了解不过了。比如你要绘制一个天空，你可以最底层去绘制蓝天，在上层绘制白云，再上层会执行小鸟。然后三层叠加以后就是一副小鸟在天空翱翔的图了。

二、效果与分析

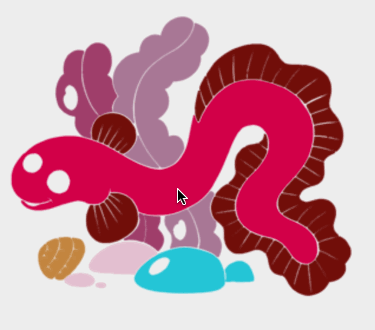

好了，接下来看下今天的效果。

android,图像填充,颜色,小游戏

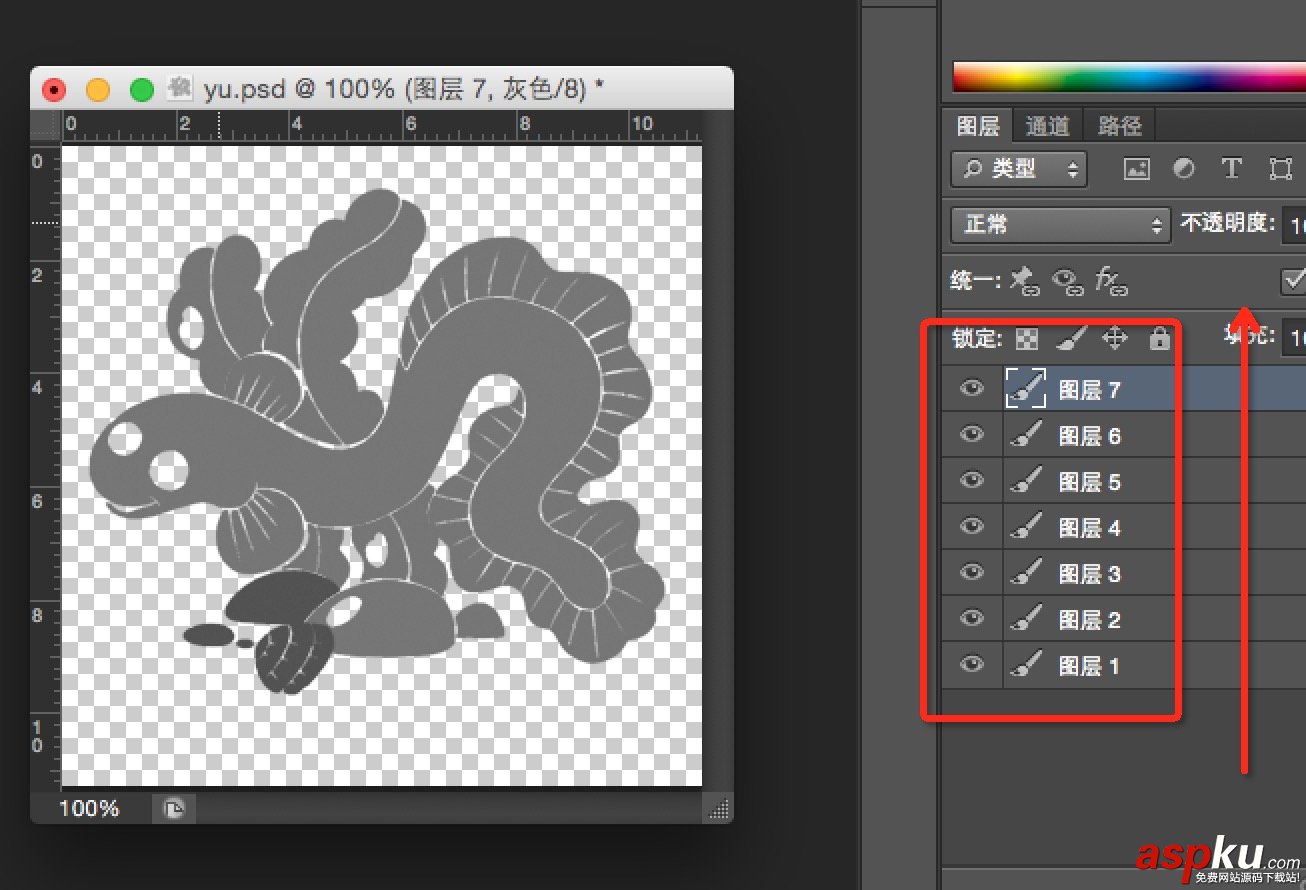

ok，可以看到一个简单的着色效果，其实原理很简单，首先呢，该图实际上是由7层组成：

例如下图。

android,图像填充,颜色,小游戏

那么如果我们需要给这幅图的某个位置着色，实际上是给某一层的非透明区域着色。实际上就转化为：

用户点击的（x,y）-> 判断落在哪一层的非透明区域 -> 然后给该层非透明区域着色。

ok，这样原理就叙述清楚了，实际上也是非常的简单，基于该原理，我们可以自定义一个View，然后一幅一幅去绘制图层，最后按照上述步骤去编写代码。不过，我们还有可以偷懒的地方，其实没必要我们自己去一个图层一个图层的绘制，我们可以利用Drawable去完成图层叠加的工作，我们有一类Drawable叫做LayerDrawable，对应的xml为layer-list，我们可以通过使用LayerDrawable极大的简化我们的工作。

三、编码与实现

上述已经描述很清楚了，我再给大家细化一下：

1.layer-list中去定义我们的drawable；

2.然后把该drawable作为我们View的背景；

3.复写onTouchEvent方法；

4.判断用户点击的坐标落在哪一层的非透明位置，改变该层非透明区域颜色。

（一）layer-list

 <?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android"> <item  android:drawable="@drawable/eel_mask1"/> <item  android:drawable="@drawable/eel_mask2"/> <item  android:drawable="@drawable/eel_mask3"/> <item  android:drawable="@drawable/eel_mask4"/> <item  android:drawable="@drawable/eel_mask5"/> <item  android:drawable="@drawable/eel_mask6"/> <item  android:drawable="@drawable/eel_mask7"/></layer-list>

ok，这样我们的drawable就ok了~~没撒说的，不过layer-list可以做很多事情，大家可以关注下。

（二）View代码

package com.zhy.colour_app_01;import android.content.Context;import android.graphics.Bitmap;import android.graphics.Color;import android.graphics.PorterDuff;import android.graphics.drawable.BitmapDrawable;import android.graphics.drawable.Drawable;import android.graphics.drawable.LayerDrawable;import android.util.AttributeSet;import android.util.Log;import android.view.MotionEvent;import android.view.View;import java.util.Random;/** * Created by zhy on 15/5/14. */public class ColourImageBaseLayerView extends View{ private LayerDrawable mDrawables; public ColourImageBaseLayerView(Context context, AttributeSet attrs) {  super(context, attrs);  mDrawables = (LayerDrawable) getBackground(); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {  setMeasuredDimension(mDrawables.getIntrinsicWidth(), mDrawables.getIntrinsicHeight()); } @Override public boolean onTouchEvent(MotionEvent event) {  final float x = event.getX();  final float y = event.getY();  if (event.getAction() == MotionEvent.ACTION_DOWN)  {   Drawable drawable = findDrawable(x, y);   if (drawable != null)    drawable.setColorFilter(randomColor(), PorterDuff.Mode.SRC_IN);  }  return super.onTouchEvent(event); } private int randomColor() {  Random random = new Random();  int color = Color.argb(255, random.nextInt(256), random.nextInt(256), random.nextInt(256));  return color; } private Drawable findDrawable(float x, float y) {  final int numberOfLayers = mDrawables.getNumberOfLayers();  Drawable drawable = null;  Bitmap bitmap = null;  for (int i = numberOfLayers - 1; i >= 0; i--)  {   drawable = mDrawables.getDrawable(i);   bitmap = ((BitmapDrawable) drawable).getBitmap();   try   {    int pixel = bitmap.getPixel((int) x, (int) y);    if (pixel == Color.TRANSPARENT)    {     continue;    }   } catch (Exception e)   {    continue;   }   return drawable;  }  return null; }}

ok，代码也比较简单，首先我们把drawable作为view的背景，然后在构造中获取drawable（LayerDrawable）。接下来复写onTouchEvent，捕获用户点击的（x,y），根据（x,y）去找出当前点击的是哪一层（必须点击在非透明区域），最后通过设置setColorFilter去改变颜色即可~很easy吧最后贴下布局文件：

（三）布局文件

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    android:paddingBottom="@dimen/activity_vertical_margin"    tools:context=".MainActivity"> <com.zhy.colour_app_01.ColourImageBaseLayerView  android:background="@drawable/eel"  android:layout_width="match_parent"  android:layout_centerInParent="true"  android:layout_height="match_parent"/></RelativeLayout>

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，如果有疑问大家可以留言交流，谢谢大家对VEVB武林网的支持。

注：相关教程知识阅读请移步到Android开发频道。
