Android用ActionBar高仿微信主界面的实例代码

2019-10-22 18:11:34

字体：大中小

来源：转载

供稿：网友

经过前面两篇文章的学习，我想大家对ActionBar都已经有一个相对较为深刻的理解了。唯一欠缺的是，前面我们都只是学习了理论知识而已，虽然知识点已经掌握了，但是真正投入到项目实战当中时会不会掉链子还很难说。那么不用担心，本篇文章我就将带领大家一起进入ActionBar的应用实战，将理论和实践完美结合到一起。

如果你还没有看过我的前两篇文章，建议先去阅读一下 Android ActionBar完全解析使用官方推荐的最佳导航栏(上)和 Android ActionBar完全解析使用官方推荐的最佳导航栏(下)。

相信大家都会认定微信是在手机上最火的应用程序了，几乎每个人的手机上都有安装它。微信除了功能非常强大之外，界面也是做得相当美观，它的ActionBar让人看着有一种赏心悦目的感觉，如下图所示：

android,仿微信主界面,微信,主界面

作为手机应用程序中的技术标杆，我们自然应该多多向微信学习，那么今天实战的主题，就是模android/308145.html">仿微信主界面的实现。

首先新建一个Android项目，起名叫作WeChatSample。既然是要实现ActionBar，那么第一步当然就是编辑menu目录下的main.xml文件了，代码如下所示：

<menu xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  tools:context="com.example.wechatsample.MainActivity" >  <item  android:id="@+id/action_search"  android:actionViewClass="android.widget.SearchView"  android:icon="@drawable/actionbar_search_icon"  android:showAsAction="ifRoom|collapseActionView"  android:title="@string/action_search"/>  <item  android:id="@+id/action_plus"  android:actionProviderClass="com.example.wechatsample.PlusActionProvider"  android:icon="@drawable/actionbar_add_icon"  android:showAsAction="ifRoom"  android:title="@string/action_plus"/>  <item  android:id="@+id/action_album"  android:icon="@drawable/ofm_photo_icon"  android:title="@string/action_album"/>  <item  android:id="@+id/action_collection"  android:icon="@drawable/ofm_collect_icon"  android:title="@string/action_collection"/>  <item  android:id="@+id/action_card"  android:icon="@drawable/ofm_card_icon"  android:title="@string/action_card"/>  <item  android:id="@+id/action_settings"  android:icon="@drawable/ofm_setting_icon"  android:title="@string/action_settings"/>  <item  android:id="@+id/action_feed"  android:icon="@drawable/ofm_feedback_icon"  android:title="@string/action_feed"/> </menu>

这个文件中每个属性的含义我在前两篇文章中都有讲解过，这里就不再重复说明了。需要注意的是，<item>标签中指定的icon图标都是我事先准备好的，指定的title文字都是定义在string.xml中的，最后我会把源码附上，大家可以在源码中找到这些图标和文字。

观察上面的main.xml，你会发现里面有一个自定义的Action Provider，叫作PlusActionProvider。这个主要是用于模拟微信中那个加号的子菜单的，下面我们就来实现这个类：

public class PlusActionProvider extends ActionProvider {  private Context context;  public PlusActionProvider(Context context) {  super(context);  this.context = context;  }  @Override  public View onCreateActionView() {  return null;  }  @Override  public void onPrepareSubMenu(SubMenu subMenu) {  subMenu.clear();  subMenu.add(context.getString(R.string.plus_group_chat))  .setIcon(R.drawable.ofm_group_chat_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return true;   }  });  subMenu.add(context.getString(R.string.plus_add_friend))  .setIcon(R.drawable.ofm_add_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_video_chat))  .setIcon(R.drawable.ofm_video_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_scan))  .setIcon(R.drawable.ofm_qrcode_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_take_photo))  .setIcon(R.drawable.ofm_camera_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  }  @Override  public boolean hasSubMenu() {  return true;  } }

自定义Action Provider的方法我也已经在上一篇文章中介绍过了，相信你看这个类的时候应该感觉非常简单易懂。这里我们在PlusActionProvider中定义了五个子菜单，每个子菜单中都指定了一个标题和一个图标，分别就对应了微信中的那五个子菜单。另外，这里虽然给每个子菜单都定义了一个点击事件，但是点击件事里面的实现都是空的，因为我们本篇文章只是模仿微信的界面实现而已，功能就不谈啦。

接着修改MainActivity中的代码，如下所示：

public class MainActivity extends Activity {  @Override  protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_main);  setOverflowShowingAlways();  }  @Override  public boolean onCreateOptionsMenu(Menu menu) {  getMenuInflater().inflate(R.menu.main, menu);  return true;  }  @Override  public boolean onMenuOpened(int featureId, Menu menu) {  if (featureId == Window.FEATURE_ACTION_BAR && menu != null) {  if (menu.getClass().getSimpleName().equals("MenuBuilder")) {  try {   Method m = menu.getClass().getDeclaredMethod(   "setOptionalIconsVisible", Boolean.TYPE);   m.setAccessible(true);   m.invoke(menu, true);  } catch (Exception e) {  }  }  }  return super.onMenuOpened(featureId, menu);  }  private void setOverflowShowingAlways() {  try {  ViewConfiguration config = ViewConfiguration.get(this);  Field menuKeyField = ViewConfiguration.class   .getDeclaredField("sHasPermanentMenuKey");  menuKeyField.setAccessible(true);  menuKeyField.setBoolean(config, false);  } catch (Exception e) {  e.printStackTrace();  }  } }

代码不长，并且全都是你熟悉的，onCreateOptionsMenu()方法中去加载main.xml文件，onMenuOpened()方法用于让隐藏在overflow当中的Action按钮的图标显示出来，而setOverflowShowingAlways()方法则是屏蔽掉物理Menu键，不然在有物理Menu键的手机上，overflow按钮会显示不出来。

现在我们已经把ActionBar的界面都实现好了，但是如果你现在运行一下会发现，效果和微信还差得比较远，因为在字体的颜色和大小等方面我们还没有进行微调，因此接下来我们还需要自定义ActionBar的样子。修改styles.xml文件，代码如下所示：

<resources xmlns:android="http://schemas.android.com/apk/res/android">  <style name="AppBaseTheme" parent="android:Theme.Holo.Light.DarkActionBar">  <item name="android:actionBarStyle">@style/WeChatActionBar</item>  <item name="android:itemBackground">@drawable/actionbar_bg_selector</item>  <item name="android:actionBarItemBackground">@drawable/actionbar_bg_selector</item>  <item name="android:itemTextAppearance">@style/WeChatActionBarOverflow</item>  <item name="android:actionOverflowButtonStyle">@style/WeChatActionButtonOverflow</item>  </style>  <style name="WeChatActionBar" parent="@android:style/Widget.Holo.ActionBar">  <item name="android:background">#303537</item>  <item name="android:titleTextStyle">@style/WeChatActionBarTitleText</item>  </style>  <style name="WeChatActionBarTitleText" parent="@android:style/TextAppearance.Holo.Widget.ActionBar.Title">  <item name="android:textColor">#cfcfcf</item>  <item name="android:textSize">17sp</item>  </style>  <style name="WeChatActionBarOverflow" parent="@android:style/Widget.ActionButton.Overflow">  <item name="android:textSize">16sp</item>  </style>  <style name="WeChatActionButtonOverflow" parent="android:style/Widget.Holo.ActionButton.Overflow">  <item name="android:src">@drawable/actionbar_more_icon</item>  </style> </resources>

这里我对ActionBar的背景色，标题文字颜色和大小，子菜单背景色等方便进行了调整，使得和微信的整体样式完全一致，其中用到的各种图片也是我事先放在drawable文件夹中的。自定义ActionBar样式的方法我在上一篇文章有介绍过，不熟悉的朋友可以再去参考一下。

最后，AndroidManifest.xml中还需要稍微进行一点修改，如下所示：

<application  android:allowBackup="true"  android:icon="@drawable/ic_launcher"  android:label="@string/app_name"  android:logo="@drawable/logo"  android:theme="@style/AppTheme" >  <activity  android:name="com.example.wechatsample.MainActivity"  android:icon="@drawable/logo"  android:label="@string/app_name" >  ......  </activity> </application>

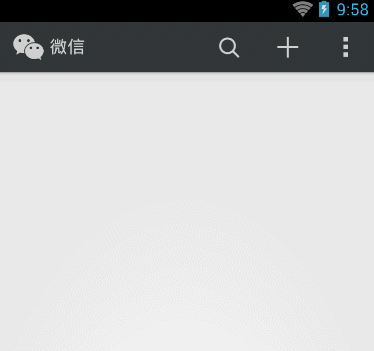

在<applicationi>标签中增加了一个logo属性，在<activity>标签中增加了一个icon属性。现在运行一下程序，效果如下图所示：

android,仿微信主界面,微信,主界面

可以看到，我们的界面已经和微信非常相似了，几乎已经可以以假乱真了！哈哈，小得意一下。不过ActionBar如果可以写成这个样子，你在这一方面的技术也就基本算得上是过关了。

但是这还没有结束呢，虽说最顶部一行的ActionBar已经成功实现了，可下面的聊天、发现、通讯录这三个Tab我们还没做呢。如此高端大气上档次的功能是不能就这么放过的，因此下面我们就来探究一下如何才能实现微信那样的Tab效果。

虽说在上一篇文章当中已经讲解过如何在ActionBar当中创建Tab了，但是这里我并不准备使用它，因为它的灵活性不够强，很难做出和微信一模一样的Tab效果。而ActionBar Tab的替代品也很多，我们可以自己写，也可以使用网上现有的开源框架，PagerSlidingTabStrip这个框架就挺不错，这里简单和稳定起见，我们就直接使用它了。

PagerSlidingTabStrip是GitHub上的一个开源框架，由Andreas Stuetz编写，它可以完成和ActionBar Tab基本类似的功能，不过由于是完全开源的，我们可以随意修改其中的代码，因而扩展性非常好。

那么开始吧，首先需要将PagerSlidingTabStrip的源码下载下来，并集成到我们的项目当中，PagerSlidingTabStrip的GitHub主页

具体集成的方法相信大家都会(和SlidingMenu，Universal-Image-Loader等都是一样的)，这里我就不再赘述了。需要注意的是，PagerSlidingTabStrip原生的代码也是实现不了和微信完全一样的效果的，需要我们在其源码的基础上进行修改，不过由于PagerSlidingTabStrip的源码比较长，我就不把修改过后的代码贴上来了，大家可以随后下载WeChatSample的源码，在这里可以找到修改后的PagerSlidingTabStrip代码。

那么集成完了之后接着就需要来编写功能了，修改activity_main.xml.xml(也就是MainActivity对应的布局文件)中的代码，如下所示：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:layout_width="match_parent"  android:layout_height="match_parent" >  <com.astuetz.PagerSlidingTabStrip  android:id="@+id/tabs"  android:layout_width="match_parent"  android:layout_height="40dp" />  <android.support.v4.view.ViewPager  android:id="@+id/pager"  android:layout_width="match_parent"  android:layout_height="wrap_content"  android:layout_below="@+id/tabs" /> </RelativeLayout>

比较简单，其中放置了两个控件，PagerSlidingTabStrip在最顶部，ViewPager在PagerSlidingTabStrip的下面。

接着创建ChatFragment、FoundFragment和ContactsFragment，分别对应着聊天、发现、通讯录这三个界面，Fragment中只需放置一个TextView用于表示这个界面即可，ChatFragment如下所示：

public class ChatFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("聊天界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

FoundFragment如下所示：

public class FoundFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("发现界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

ContactsFragment如下所示：

public class ContactsFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("通讯录界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

最后修改MainActivity中的代码，加入PagerSlidingTabStrip的配置，如下所示：

public class MainActivity extends FragmentActivity {  /**  * 聊天界面的Fragment  */  private ChatFragment chatFragment;  /**  * 发现界面的Fragment  */  private FoundFragment foundFragment;  /**  * 通讯录界面的Fragment  */  private ContactsFragment contactsFragment;  /**  * PagerSlidingTabStrip的实例  */  private PagerSlidingTabStrip tabs;  /**  * 获取当前屏幕的密度  */  private DisplayMetrics dm;  @Override  protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_main);  setOverflowShowingAlways();  dm = getResources().getDisplayMetrics();  ViewPager pager = (ViewPager) findViewById(R.id.pager);  tabs = (PagerSlidingTabStrip) findViewById(R.id.tabs);  pager.setAdapter(new MyPagerAdapter(getSupportFragmentManager()));  tabs.setViewPager(pager);  setTabsValue();  }  /**  * 对PagerSlidingTabStrip的各项属性进行赋值。  */  private void setTabsValue() {  // 设置Tab是自动填充满屏幕的  tabs.setShouldExpand(true);  // 设置Tab的分割线是透明的  tabs.setDividerColor(Color.TRANSPARENT);  // 设置Tab底部线的高度  tabs.setUnderlineHeight((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_DIP, 1, dm));  // 设置Tab Indicator的高度  tabs.setIndicatorHeight((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_DIP, 4, dm));  // 设置Tab标题文字的大小  tabs.setTextSize((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_SP, 16, dm));  // 设置Tab Indicator的颜色  tabs.setIndicatorColor(Color.parseColor("#45c01a"));  // 设置选中Tab文字的颜色 (这是我自定义的一个方法)  tabs.setSelectedTextColor(Color.parseColor("#45c01a"));  // 取消点击Tab时的背景色  tabs.setTabBackground(0);  }  public class MyPagerAdapter extends FragmentPagerAdapter {  public MyPagerAdapter(FragmentManager fm) {  super(fm);  }  private final String[] titles = { "聊天", "发现", "通讯录" };  @Override  public CharSequence getPageTitle(int position) {  return titles[position];  }  @Override  public int getCount() {  return titles.length;  }  @Override  public Fragment getItem(int position) {  switch (position) {  case 0:  if (chatFragment == null) {   chatFragment = new ChatFragment();  }  return chatFragment;  case 1:  if (foundFragment == null) {   foundFragment = new FoundFragment();  }  return foundFragment;  case 2:  if (contactsFragment == null) {   contactsFragment = new ContactsFragment();  }  return contactsFragment;  default:  return null;  }  }  }  ...... }

配置也比较简单，可以看到，首先我们在onCreate()方法中分别获取了PagerSlidingTabStrip和ViewPager的实例，然后给ViewPager设置了一个Adapter，Adapter中存放了ChatFragment、FoundFragment和ContactsFragment这三个Fragment，这样就可以实现在聊天、发现、通讯录这三个界面之间滑动的效果了。

接着将ViewPager的实例设置到了PagerSlidingTabStrip中，然后调用setTabsValue()方法来对PagerSlidingTabStrip的细节进行配置，以实现和微信Tab一模一样的效果。每个属性的作用在代码中都有注释描述，这里我就不再解释了。其中有一点需要注意，setSelectedTextColor()这个方法是我自定义的，因为PagerSlidingTabStrip并不支持高亮显示选中Tab那一项的标题，而微信却有这个效果，因此我在这里对PagerSlidingTabStrip的源码进行了修改，如果你看的是原生的PagerSlidingTabStrip代码，将无法找到这个方法。

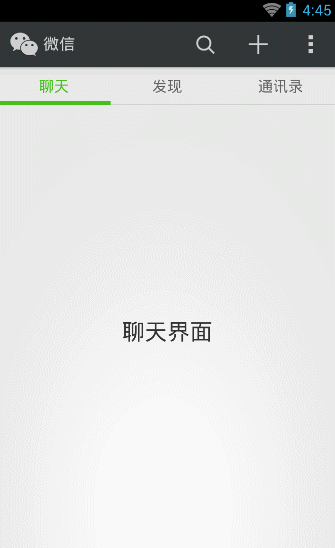

好了，到这里代码就全部都写完了，让我们运行一下看看效果吧，如下图所示：

android,仿微信主界面,微信,主界面
