MOTOMAN机械手维修DX200主cpu板虚焊

2025-03-11 18:59:23
字体:
来源:转载
供稿:网友

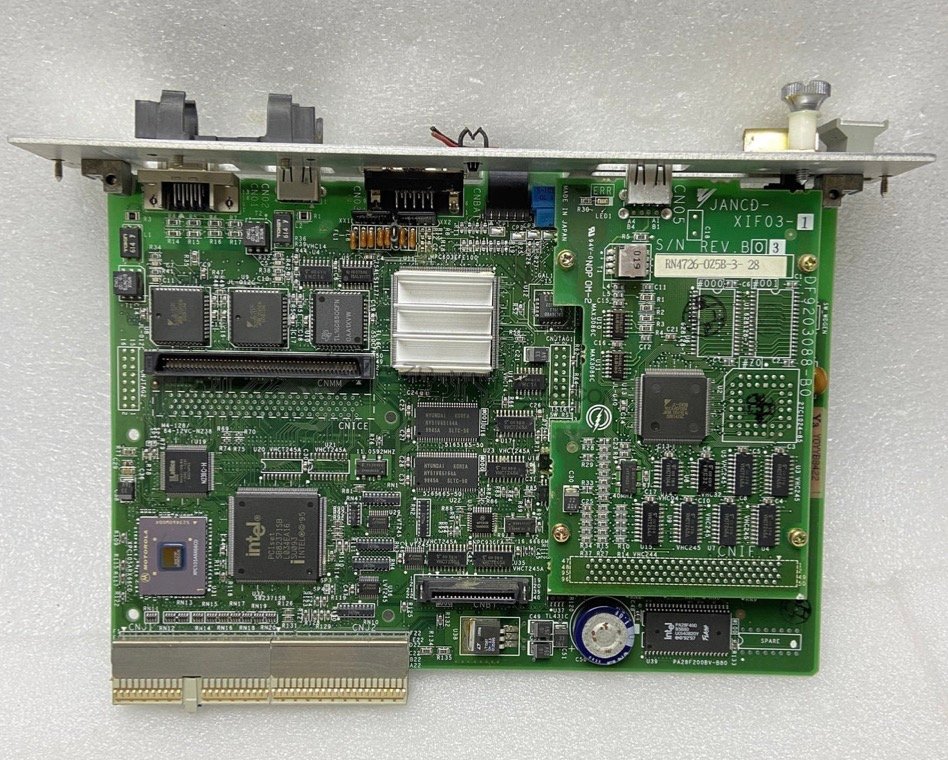

MOTOMAN机械臂DX200的主CPU板搭载了高性能的处理器,这一设计确保了它能够迅速响应并高效处理各种复杂任务,从而支持对多达8台机器人的精准控制,显著提升了生产效率。该主CPU板还支持多种通信协议,这使得它能够轻松与不同的控制系统实现无缝集成,进一步拓宽了应用场景。更为先进的是,当处于闲置状态时,它能够节约高达25%的能源,有效降低了运行成本,展现了出色的节能环保性能。

针对安川机器人DX200主CPU板可能出现的虚焊问题,以下是一套详细的MOTOMAN机器人维修步骤:

YASKAWA机器人故障诊断

需要全面检查机器人系统的状态,仔细查看是否有故障代码或报警信息出现,通过这些信息,可以初步判断故障可能发生的具体位置,如电路板、连接线或传感器等。接着,对主CPU板进行细致的目测检查,观察是否有烧焦、裂纹或脱落的元件等明显的物理损坏迹象。使用万用表对主CPU板上的各个关键点进行电压、电流和电阻的检测,以确认是否存在短路或开路等问题。利用示波器检测主DX200 CPU板各关键点的信号波形,判断信号是否正常,是否存在噪声或失真等异常情况。
安川机器人维修步骤

在进行MOTOMAN机器人维修之前,需要准备好必要的工具,包括万用表、电烙铁、焊锡、焊接剂、镊子等。将需要检测的主CPU板平稳地放置在工作台上,并仔细清理机器人电路板上的杂物和污渍,以确保维修过程的顺利进行。接下来,使用放大镜仔细检查每个焊接点,观察是否存在虚焊现象,虚焊通常表现为焊接点周围有氧化物残留,且焊接点周围的电路板也可能出现氧化。将万用表调整到电阻档位,将红测试笔和黑测试笔分别连接到焊接点的两端,记录下电阻值,如果电阻值为无穷大,则表明存在虚焊问题。再将万用表调整到导通测试档位,同样将测试笔连接到焊接点的两端,检查是否导通信号,如果无导通信号,也说明存在虚焊问题。一旦检测到虚焊问题,需要立即使用电烙铁对焊接点进行重新焊接,先使用焊锡和焊接剂清理焊接点,然后用电烙铁进行精准焊接,确保焊接牢固可靠。

注意事项

YASKAWA机器人维修过程中,必须确保机器人的电源已完全关闭,并严格遵守相关的安全操作规程,如佩戴防静电手环、避免短路等,以确保维修过程的安全。应使用正确的工具和技术进行维修,避免对主板造成进一步的损害。机器人主板维修完成后,需要进行充分的测试,以验证主CPU板是否已恢复正常工作。在安川机器人维修过程中,还需确保维修环境干燥、无尘,以减少静电和灰尘对主DX200 CPU板的潜在损害。在更换元件时,必须确保所使用的替代品与原有元件具有相同的规格和参数,以确保系统的稳定性和可靠性。
