由于楼房是新装修的，不能采取凿洞、地槽的明线格局，也不能采取暗线部署。初步设想是，总经理办公室、人事部、市场部、财务部每个部门都配有台式机、笔记本，可同时采取有线、无线上网。代哥让我谈谈我的配置思想，考虑到房屋的基本结构都是钢筋混泥土结构，并且格局复杂多样、环境对无线信号的衰减严重，所以使用一个无线路由器进行无线网络覆盖时，可能出现一些计算机搜到的信号很弱或搜索不到信号，导致无法连接无线网络。为了增加无线网络的覆盖范围，每个部门都放置一个无线路由器，通过WDS连接就可以实现整个区域的完美覆盖，消除盲点。

如图1-1所示：无线路由器A与中心无线路由器B建立WDS连接，A可以代表任何一个部门，为了简化思路，其他部门的无线路由器的设置都和无线路由器A的设置步骤是一样的，在这类问题上不做重复操作。要想使其他部门的计算机能够正常上网，必须保证与中心无线路由器连接的计算机能够正常上网。（注：中心无线路由器B为TP-LINKTL-WR941、其他部门的无线路由器A为IP-LINKTLWR340G+）。

㈠、中心无线路由器B（TP-LINKTL-WR941）上网设置。

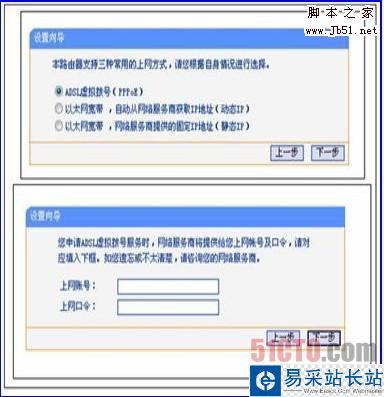

将TP-LINKTL-WR941无线路由器通过有线方式连接好后，在IE浏览器输入http://192.168.1.1，用户名和密码默认为admin，确定之后进入设置界面，点击“设置向导”，选择第一项“ADSL虚拟拨号（PPPOE）”，点击“下一步”输入网络服务提供商提供的上网账号和密码然后直接下一步（如图1-2所示），即可完成上网操作。

无线路由器

上述无线路由器的上网设置介绍完了，但还不能上网，因为没有和电话线路、分离器、ADSL调制解调器进行有效的连接。把电话主线路的电话水晶头连接分离器标有“LINE”端口上，分离器标有“MODEM”的端口与ADSL调制解调器标有“LINE”端口通过电话线进行连接，ADSL调制解调器的LAN端口与无线路由器的WAN端口通过网线进行连接，分离器标有“PHONE”端口可以与电话机相连，可以同时上网和进行电话业务，这样连接中心无线路由器B的笔记本或台式机就可以进行无线、有线上网了。
㈡、中心无线路由器B(TP-LINKTL-WR941)设置。

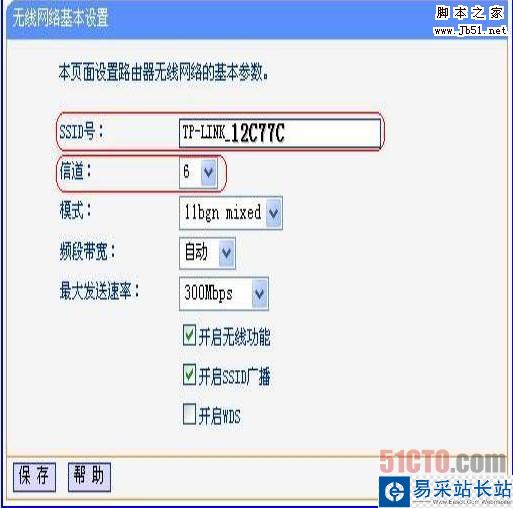

①、登陆中心无线路由器B(TP-LINKTL-WR941)的界面，在“无线设置-基本设置”中设置“SSID号”、“信道”，如图1-3所示。
