本文由 网页设计 雨醉 编译，转载请保留此信息！
完成的最终效果：
|||
本文由 网页设计 雨醉 编译，转载请保留此信息！
完成的最终效果：
|||

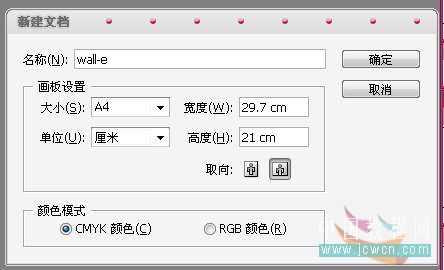

一、新建文档
二、主体绘制

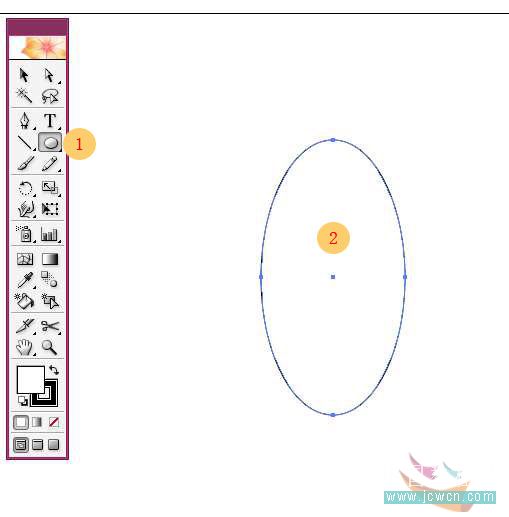

1、选择椭圆工具，在画布上绘制椭圆。

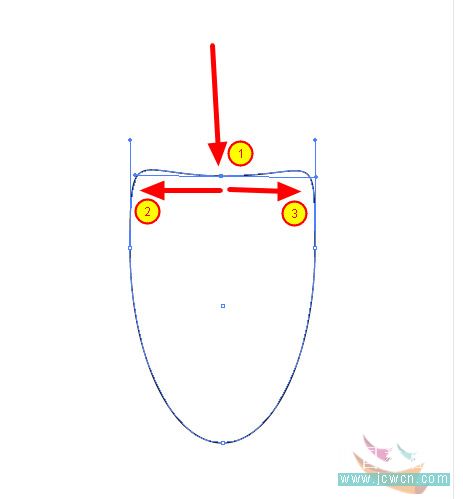

2、使用直接选择工具（白箭头），对椭圆进行调整如下图。将椭圆的最上方的节点拖到中间偏上的位置（3/2左右），拉长此节点手柄。

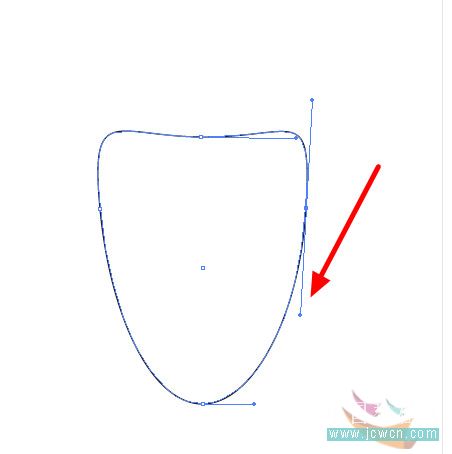

3、选择分别调整左右节点的手柄，将椭圆的下半部分往里收，如图：

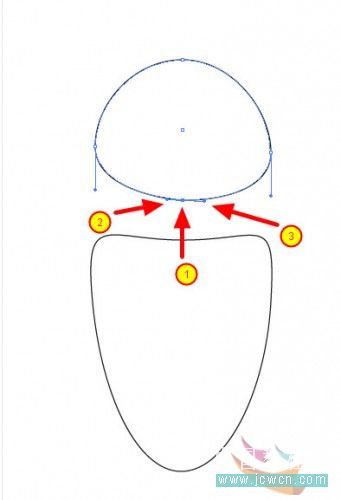

4、使用同样的方法，对绘制机器人的头部。如图：
|||

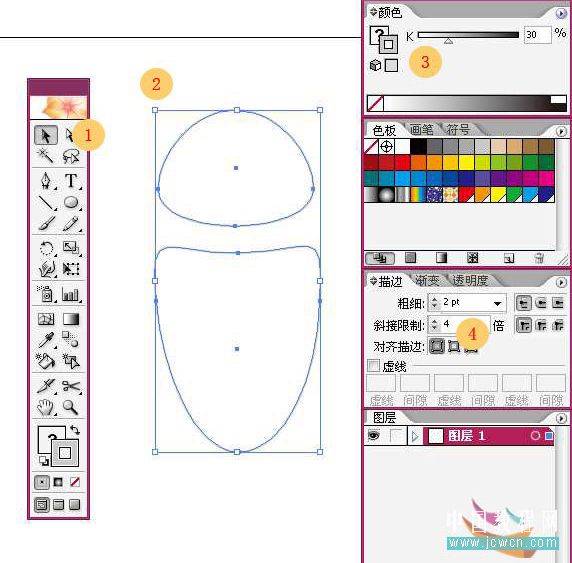

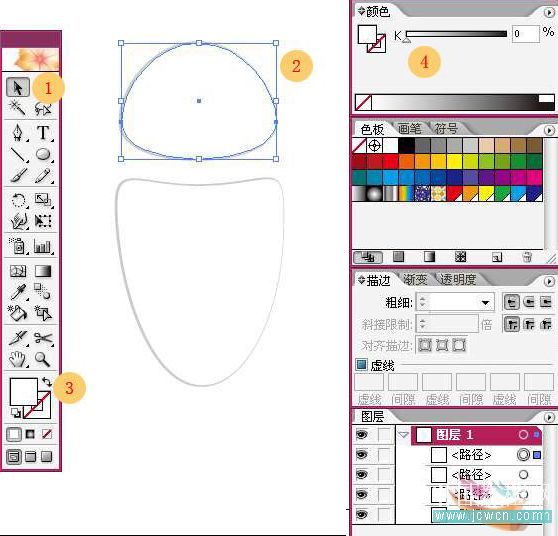

5、选择“选择工具（黑箭头）”，（2）点的位置拖出选择框，将机器人的头部和身体全部框选，释放鼠标。

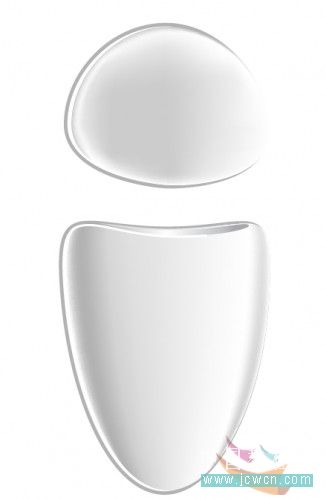

将填充色设为白色，描边色设为30%的灰度，描边为2pt。如果你的颜色模式为cmyk，可以在颜色面板的右上角点开这个三角按钮，更改颜色模式。
6、使用“选择工具（黑箭头）”选中机器人的头部，按住alt键的同时拖动鼠标，这样就可以此对象进行复制。
保持头像复制对象的选中状态，将填充色设为白色，描边设为无。调整复制对象的位置，使用键盘上的上下左右键进行调整，向右移动二个象素。使用同样的方法，对机器人的身体部分进行绘制。如图：

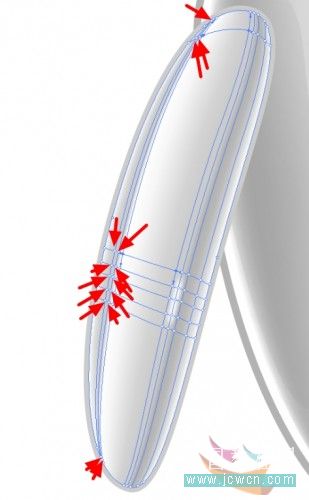

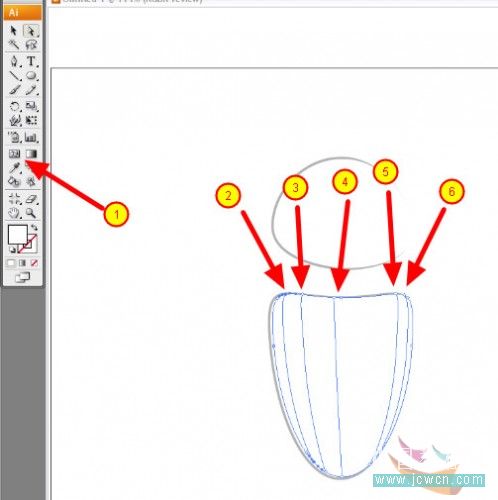

7、选中复制出来的机器人身体对象，使用网格工具，添加如下图所示的网格。在这一步，网格的使用比较简单，只要注意在使用网格的时候，点在边线上就行了。
添加完网格路径后，再使用“直接选择工具”（白箭头），选中网格上的节点，添加颜色。要注意一条网络的二端颜色一致。
几点处的颜色参考数值依次为：2点 43% ; 3点 23%; 4点13%; 5点0% ; 6点20%。 均为灰度。

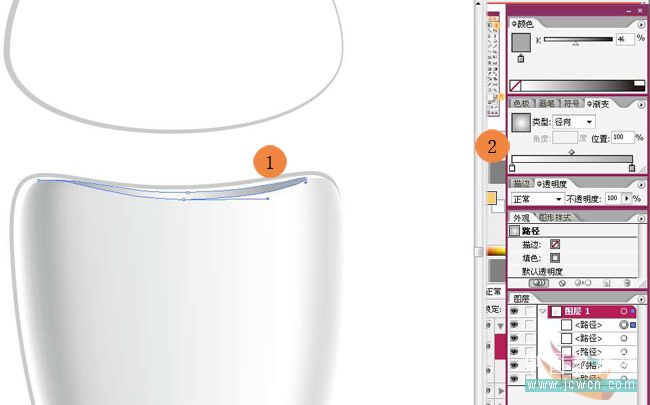

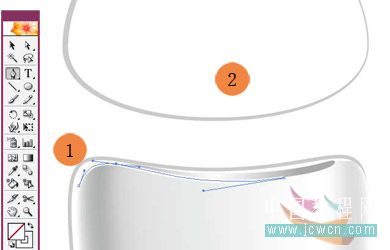

8、使用钢笔工具 ，在身体的上端绘制一个色块，如图。 设置渐变，类型：径向。二个色标参考值为：0 和45。
|||
9、再次使用钢笔工具绘制一条路径，填充为无，描边为白色。

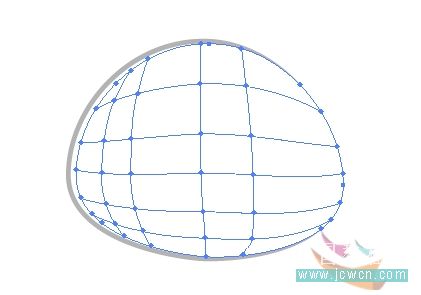

10、使用同样的方法，对机器人的头部添加网格。

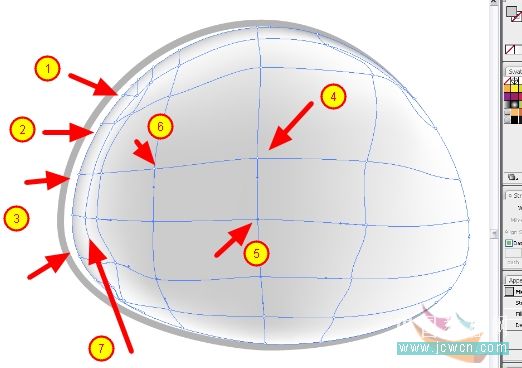

11、对头部对象1、2、3点处的边缘填30%灰度。注意右边的受光面的留白。
7点所在路径上所有点为白色。 6二处为15% 5、4处为20%
大家可以根据自己的实际情况上色。
在这一步要注意的是对网格路径的控制，手柄的长度和方向直接控制了颜色所占的比例和多少。
12、完成最终效果如下：
|||

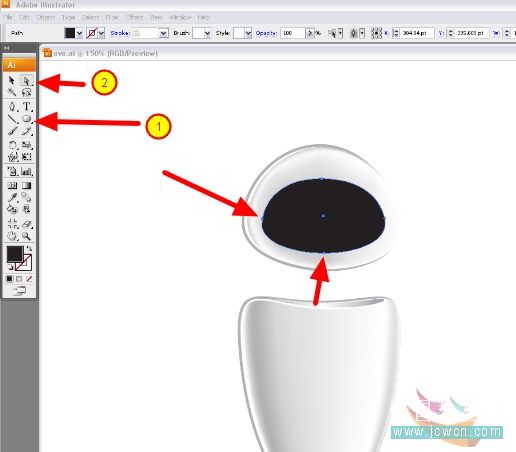

13、选用椭圆工具，绘制黑色椭圆，描边无。使用直接选择工具进行调整。再填充100-65%的渐变。如图：
二、机器人附件制作

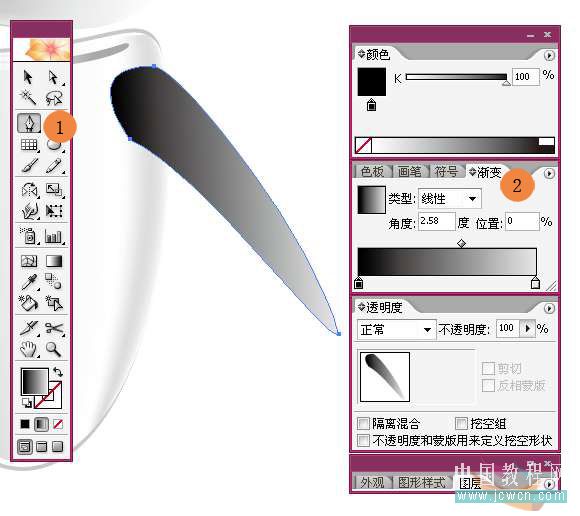

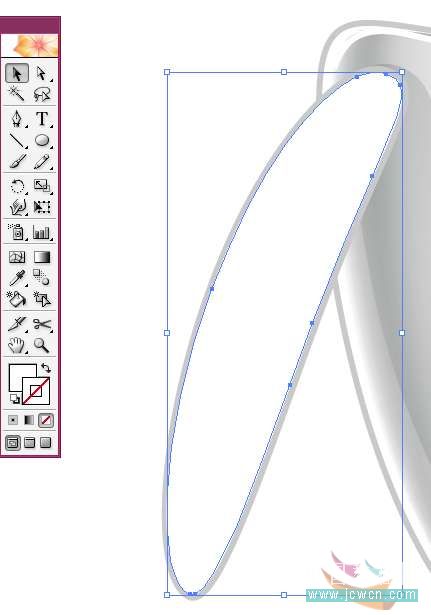

1、使用钢笔工具，绘制手臂外形，填充100-14%渐变。如图：

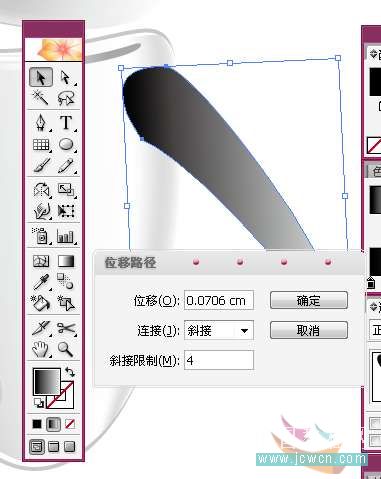

2、保持对象被选中的状态，选择 “对象”-“路径”-“偏移路径”，位移2pt。

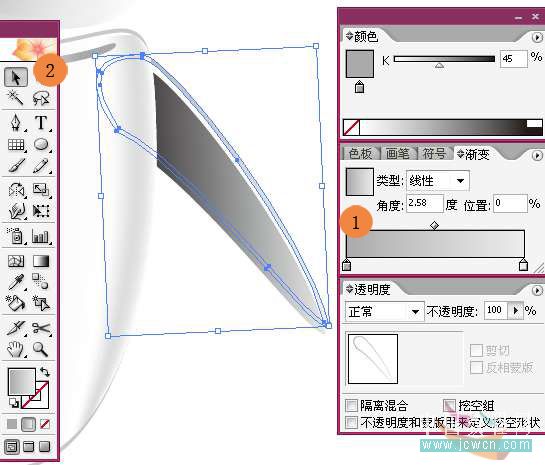

3、设置渐变为45-10%。可视需要，更改透明度。
|||

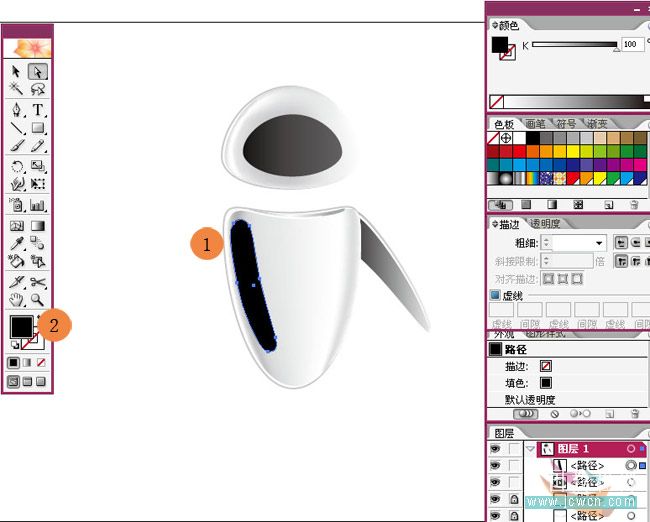

4、使用钢笔工具绘制左手臂路径，填黑色，描边无。
5、在左手臂上方拉一个椭圆，设置一个100-14%的径向渐变，使用渐变工具，在对象拖动，可更改渐变角度和大小。调整成如下效果：

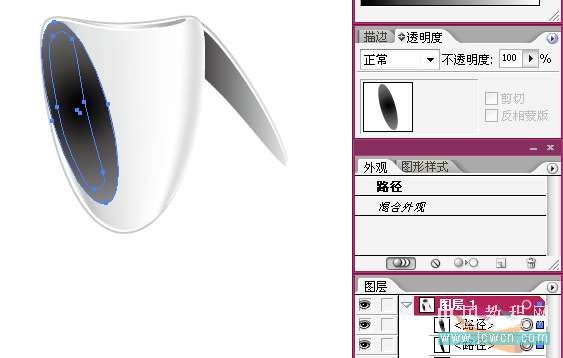

6、按住shift键，在图层面板同时选中这个对象。（图层的后方出现蓝色的方框，表示被选中）

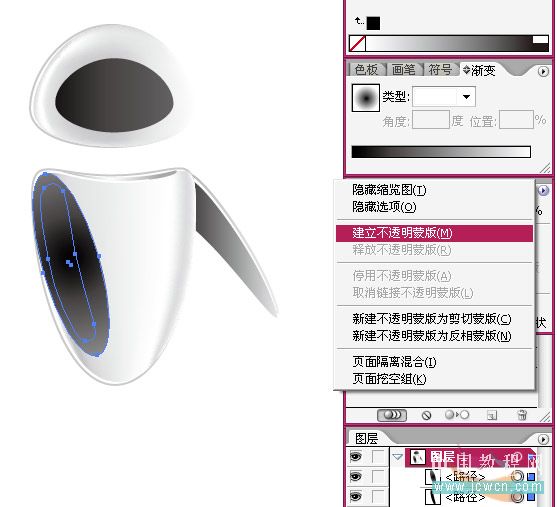

7、打开不透明度面板，点击右上方的三角，选择“建立不透明度蒙版”。
|||
8、完成效果。（可以视需要更改不透明度。）将右手的那个对象进行编组，移至最下方。

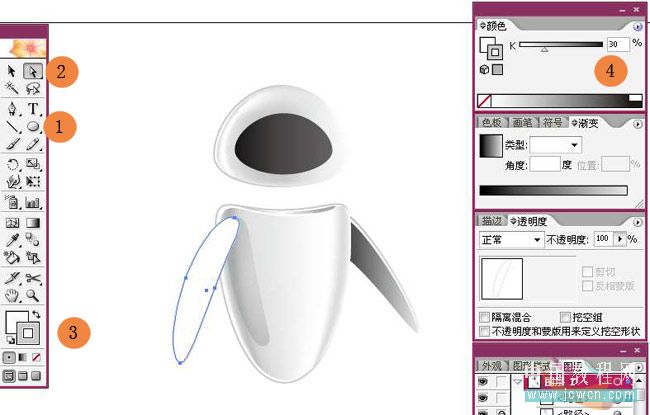

9、使用椭圆工具来出左手，用直接选择工具进行调整，设置填充为白色，描边为30%的灰度。如下图：
10、保持左边选中状态，“对象”-“路径”-“偏移路径”，位移-2pt。将复制出来的对象填充白色，描边设为无。

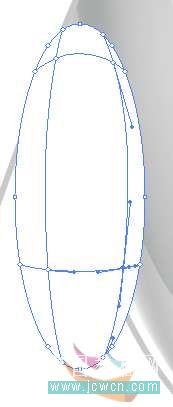

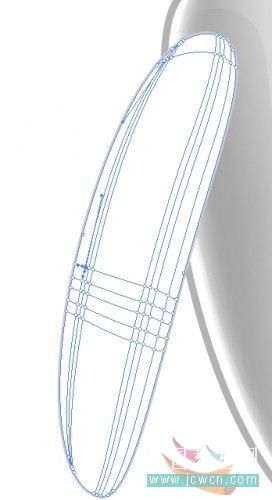

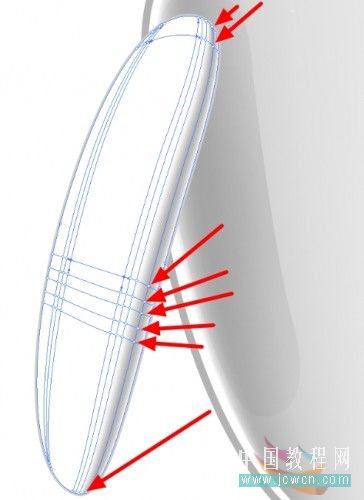

11、使用网格工具增加网络路径。如图所示。
|||
12、填色。从左至右。 0%，10%，15%，0%，10%，5%，25%，5%。

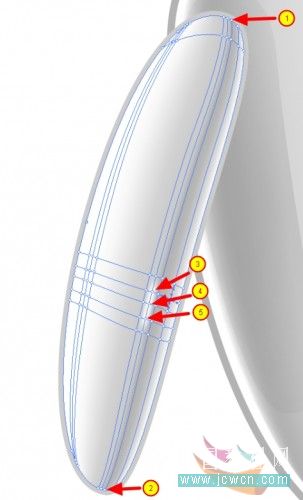

13、2点处设置5%，3.4.5点处设置0%。再对网格进行调整，如图。
14、以上是一种添加网格的方法，许多初学者会因为添加网格后，网格线不好控制。在这里再介绍一种简单点的方法。

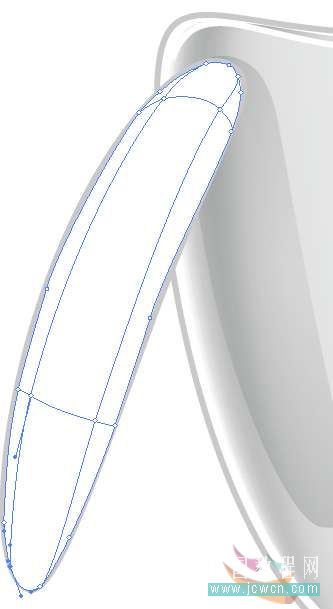

可以先画一个椭圆，设置二根基本网格线 ，然后对这个添加了网格的对象拖成左手的形状，再添加细节网格线。这样，你会发现网格线变的很好控制。
|||

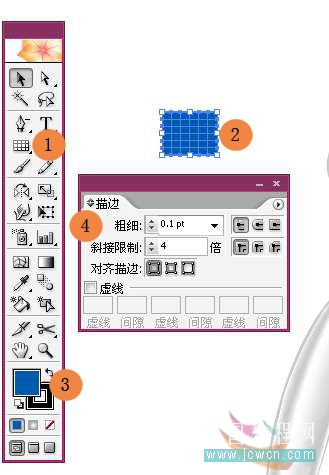

15、在直线工具组中选择矩形网格工具 ，如1. 绘制如2处的对象。设置蓝色填色黑色填边。将描边改为0.1pt.
绘制完成后，拖动矩形网格对象到图案面板中 。
16、使用椭圆工具绘制机器人的眼睛，在对象被保持选中的状态下，用图案进行填充。
三、高光绘制和阴影。
1、在机器上的头部和身体部位，各画一个白色小圆点，无描边。
菜单“效果”“模糊”“高斯模糊”，在对话框中设置 2个像素。
2，最后用椭圆工具画出投影。
四、对各部分的位置进行调整，完成本实例。
对本文感兴趣的朋友请到这里与作者交流：http://bbs.jcwcn.com/viewthread.php?tid=220829
