Illustrator教程：巧用描边工具打造齿轮形状

　　adobe illustrator中有很多技巧性制图都非常有创意，有时仅仅运用简单的步骤及手边的工具即可完成，没有难度很高的技巧，而效果往往出乎意料的好。

　　如下图这个齿轮，只用了星形工具和描边就轻松得到了不错的效果。下面跟着relen一起尝试一下吧，后面经过简单变化，还可以做出更丰富的组合特效。

　　adobe illustrator中有很多技巧性制图都非常有创意，有时仅仅运用简单的步骤及手边的工具即可完成，没有难度很高的技巧，而效果往往出乎意料的好。

　　如下图这个齿轮，只用了星形工具和描边就轻松得到了不错的效果。下面跟着relen一起尝试一下吧，后面经过简单变化，还可以做出更丰富的组合特效。

　　制作过程：

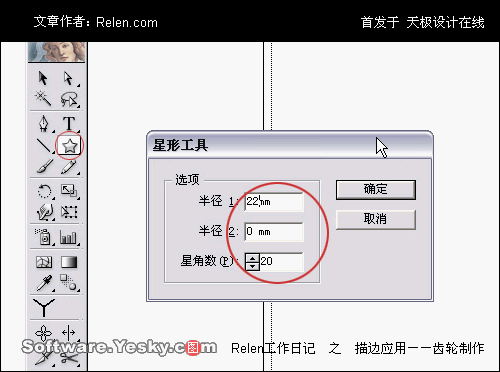

　　打开illustrator10，选择工具栏中的星形工具，并在页面上单击。单击后出现了星形工具的选择面板。在面板中输入：半径1：22mm（这个数值可以自己调换）；半径2：0mm（这个数值不变）；星角数：20（这个数值也可以自己调换）。

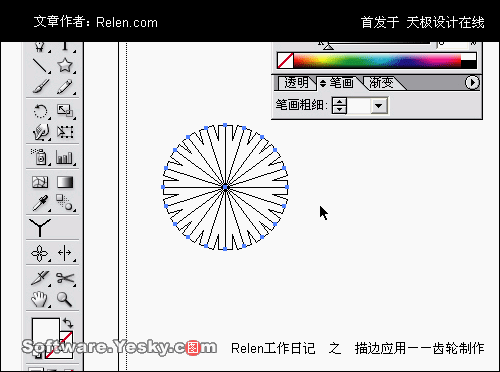

　　确定后，出现如图中的放射状图形。

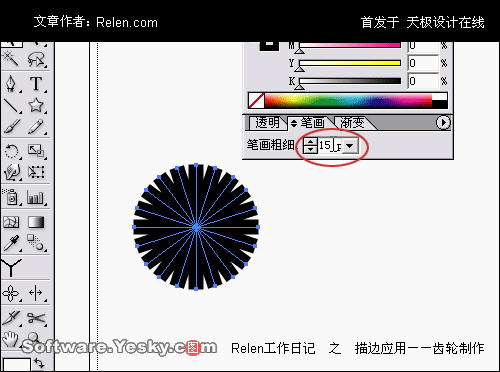

　　给这个星形描边，在笔画面板中填写15pt。

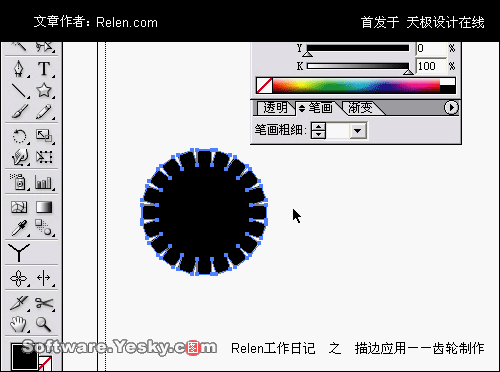

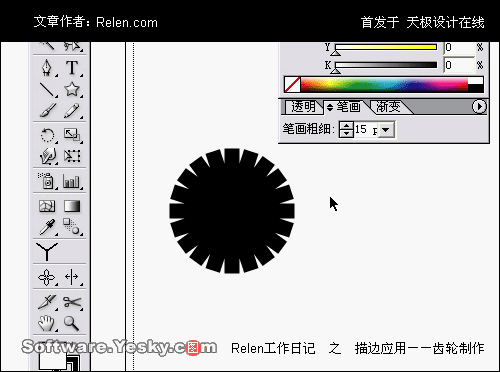

　　如此粗的描边，形成了齿轮效果。

|||

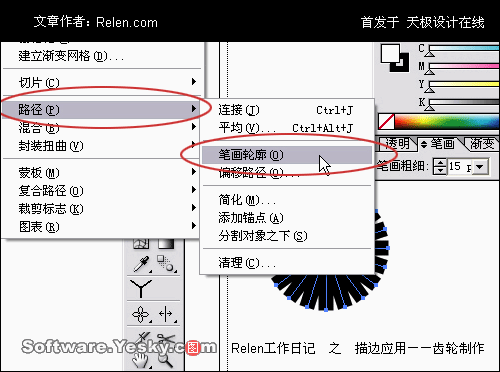

　　再次选择这个齿轮，在菜单中选择　对象>路径>笔画轮廓

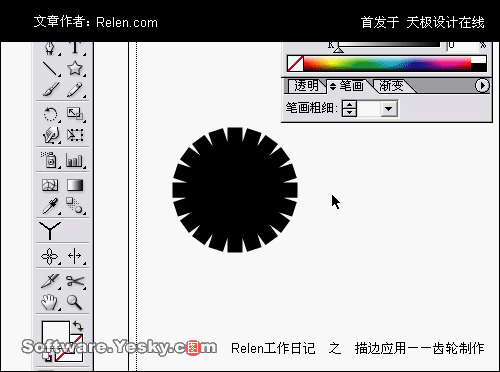

　　此时，原来的放射状星形的驻点结构变成了如上图中的锯齿外沿驻点结构。

　　（也就是说，原来的放射线条转换为外框路径）这时的星形就不见了，完全变了锯齿。

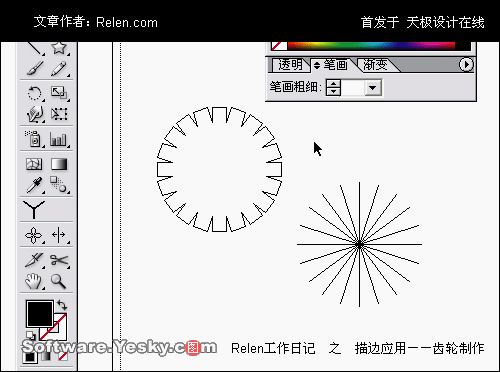

　　[ctrl+y]切换到素描模式，你会发现原放射状线条还是存在的。

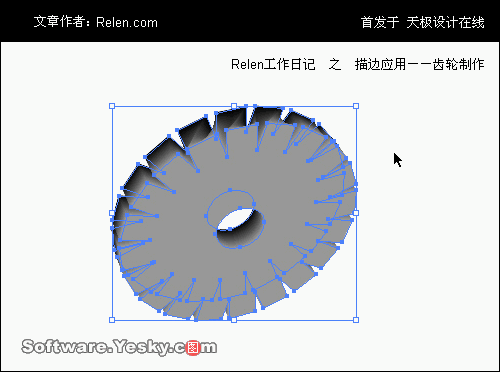

　　把它拉出来，转换工具是生成一个新的齿轮，而星形路径并没有删除，手动删除它。

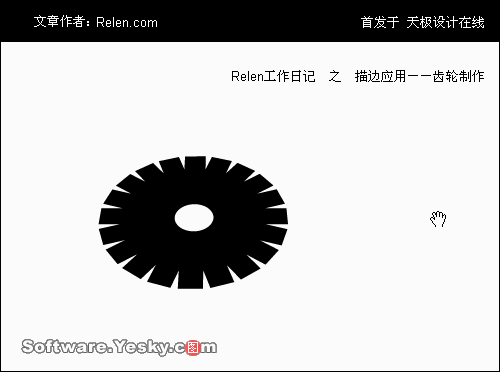

　　ok，齿轮外沿就完成了。

|||

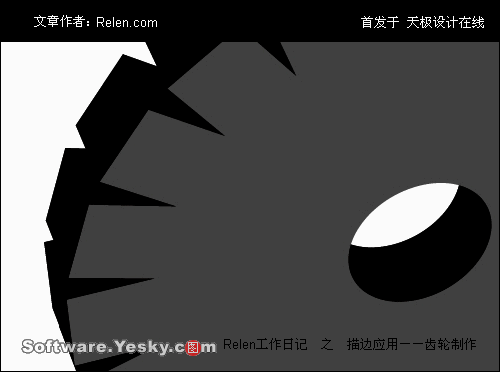

选择缩放工具，缓慢的拉伸齿轮。直至你满意的效果。

　　齿轮的平面图。

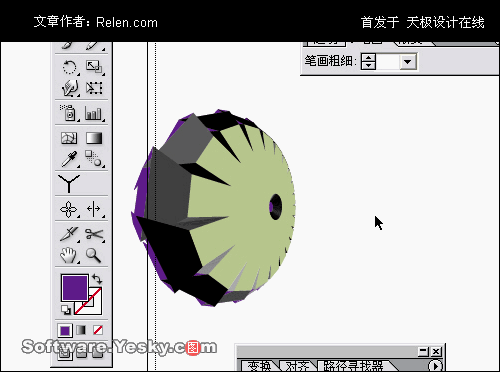

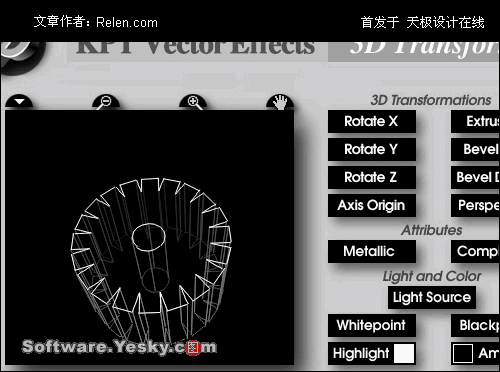

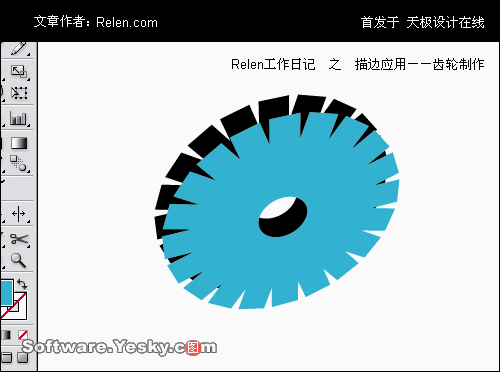

如果你有安装kpt vectoretiects，就可以选择3d特效，对这个齿轮进行3d变形处理。如果没有，你可以通过illustrator cs软件新增功能得到3d效果的齿轮。

relen随意变形得到的奇怪的齿轮。

不管怎样，即使你没有cs版的illustrator和kpt特效，你一样可以得到它。跟着relen进行如下操作。

|||

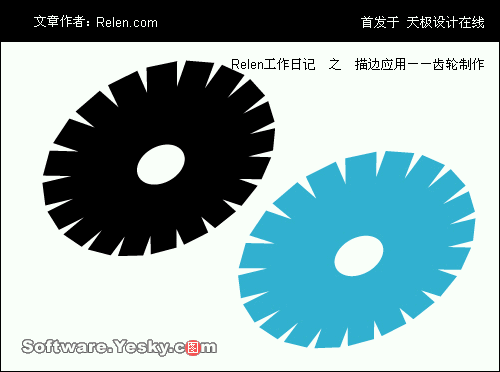

复制一个单面齿轮。

重叠它们。

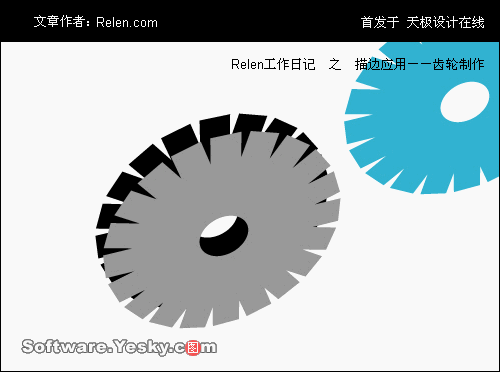

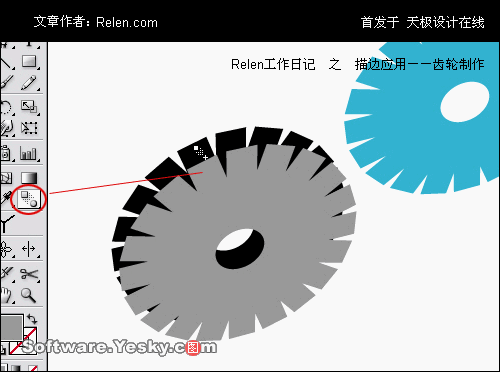

把蓝色单面的齿轮复制一个放在旁边。之后会有其他用处。

选择混合工具对两个齿轮进行色彩混合。

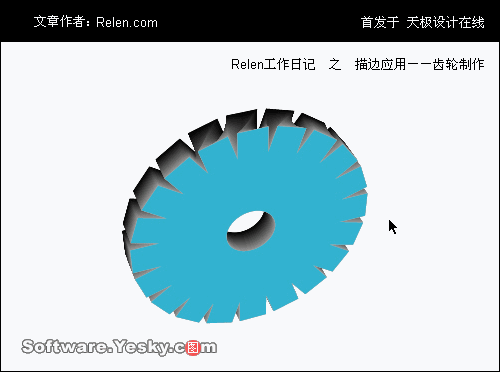

混合效果出来了。

把刚刚复制的蓝色单面齿轮重叠在最上层。

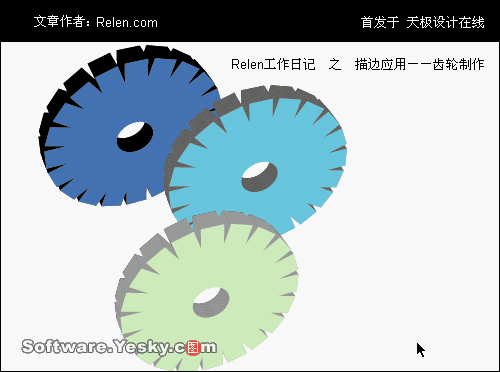

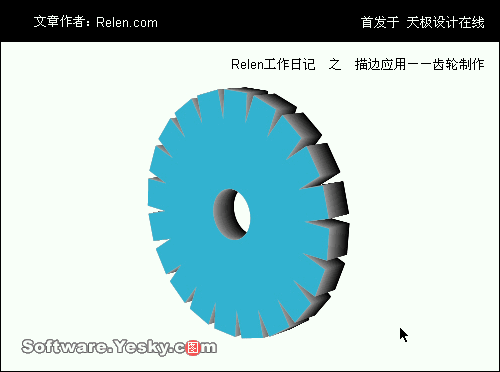

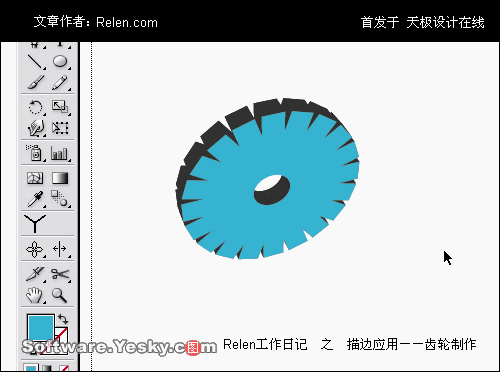

这样就可以得到一个立体的齿轮效果图了。

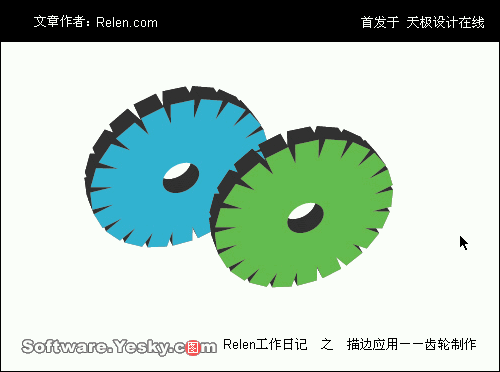

若不满意它的色彩可以进行色彩的修正。

如何？不难吧。主要是星形工具的应用，描边工具制作出齿轮，齿轮厚度是采用混合工具。把握住这几点，也许你会制作出更多图形。
