AI参考线制作精确六面体

在国外的站点上经常可以看到老外们运用六面体制作的flash或壁纸，六面体制作起来十分简单，但是想制作出比较规矩的六面体还需要一点小技巧。下面就随着relen的工作流程看看illustrator中如何运用参考线制作严谨的六面体。

|||

在国外的站点上经常可以看到老外们运用六面体制作的flash或壁纸，六面体制作起来十分简单，但是想制作出比较规矩的六面体还需要一点小技巧。下面就随着relen的工作流程看看illustrator中如何运用参考线制作严谨的六面体。

|||

    启动illustrator后【ctrl +n】新建一个文件，【m】选择矩形工具。点住【shift】在画板上绘制一个正方形。

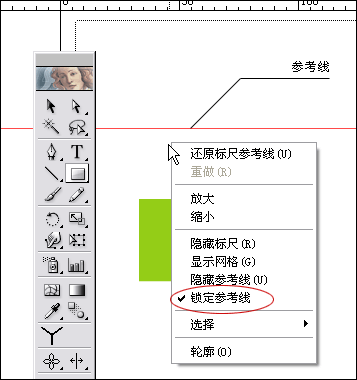

    【ctrl +r】打开标尺，从水平标尺区拖拽出一条参考线。在画板上点击右键，如果看到锁定参考线选项被选中，把它关闭。我们就激活了参考线。

     tip： 打开或关闭锁盯参考线选项，可以选择【ctrl +alt + ;】进行切换。

    【v】选择选取工具，选中刚刚生成的参考线，任意上下拖动它。把它拖拽到我们所需要的位置上。

    再次选中这条参考线，选中后点右键，在下拉菜单中，点击释放参考线选项。释放这条参考线。也可以通过快捷键【ctrl +alt + 5】达到同样的效果。

    释放后的参考线，消失了？如果你找不到它，就在原位置用选取工具找找，因为释放后的参考线没有填充或勾边，只要给它添上黑色勾边，它就显示出来了。同时，你将看到原本的参考线现在变成无限伸长的一条直线，这样线段用来干吗？

|||

    所有奥秘都在都在这条无限伸长的线段里！这样的线段可以旋转，我们就可以改变参考线的角度了！

    旋转物体的方式有几种，这里要注意的是。我们使用变换面版，因为在面版中填写数值，这个做法可以达到精确的旋转角度。

    选种这条线段，激活变换面版，在旋转角度的位置上填写30数值，确定后，线段旋转成功。【ctrl +c】这线段，然后【ctrl +v】复制一条。之后我们再次把它们重新制作为参考线。在画板上点击右键可以看到下拉菜单中的制作参考线选项点击它们，我们也可以通过快捷键【ctrl +5】达到同样的效果。

把之前生成的正方形图形【shift】旋转45度后形成菱形，同时挪动我们制作的参考线，把它们分别放在正菱形左右顶点上。【ctrl +alt + ;】锁定它们。

    为了进一步效准他们是否对齐，【ctrl +y】切换到轮廓图，并且打开智能参考线【ctrl +u】，放大视图查看交点情况，多次【ctrl ++】，确认。

|||

之后的操作我们都要打开智能参考线【ctrl +u】，如果你已经打开了。就不要在关闭它了。【a】使用直接选取工具，分别点中菱形上、下两点，竖直拖动到与参考线相交的位置。

    接下来，我们要生成一个六面体。【ctrl +c】调整过的菱形，【ctrl +b】复制一个。利用设置好的参考线以及智能参考线，拖动复制的菱形至图1位置，同时再复制一个，挪至图2位置，并把它制作成参考线。同时【ctrl +2】锁定最初的菱形，保证我们再操作其他菱形时，它不受到影响。

|||

【a】使用直接选取工具，点中第二个菱形左、下两点，竖直拖动到与参考线相交的位置。形成新的菱形，图3 图4

    更换新第二个菱形的颜色，设置为深一些的绿。同时【ctrl +c】复制第二个菱形，【ctrl +2】锁定第二个菱形，【ctrl +b】粘贴复制的第三个菱形在第二个菱形的位置。

    tip：【ctrl +v】是把复制的图形粘贴到画面中间。

【ctrl +b】是把复制的图形粘贴到原位置。

【ctrl +f】是把复制的图形粘贴到最上面。

    锁定图形是为了，在制作过程中不干扰进行中的操作。尤其这种在同一位置有多个描点的图形制作，很容易选择了其他图形或不小心挪动了其他的图形，过于细微的操作，更加要注意精确操作。

    释放锁定的图形，可以用【ctrl +alt +2】快捷方式。

    最后挪动第三个菱形的上、左两点，利用参考线挪动到指等定位置。更改第三个菱形的颜色。六面体就制作完成了。我们可以转换到轮廓模式上观察这些点是否交叉密合，更进一步做到精确图形。

    想要生成如卷首的六面体组合，依旧是利用设置的参考线，以及智能参考线。怎样？看过之后，你可以把他们直接导入flash或photoshop里，加工完善，感觉不错吧：）

下面继续和大家探讨有关参考线妙用~~
