Illustrator 图表工具详解（5）

图 9

　　graph type对话框中的下拉列表选择"value axis"即对数据轴操作。（请注意这两个"value axis"的微妙差别）

　　 此时对话框如图10。选中override calculated，可以进行设置。

图 10

　　min max是数值轴上的数值范围，此图表中默认是0～6000，并分为6等份。可以手动设置min max，并确定divisions将此数值范围进行多少等分。例如将max设为10000，divisions＝10将数值轴10等分。

　　 2.在prefix 框设置前缀，在suffix框中设置后缀，在此例中不妨加上后缀"$"。当然在实际应用中可以是其他货币符号，甚至是温度，毫米，百分比等前后缀。

　　 3.length是设置刻度线的类型：short-是短线，fill width――全长，即将刻度线延伸到整个图表，在此例中我们选fill width。

　　 draw tick marks per division：就是在10等分的数值轴中的每个加几条刻度线。比如，此数值设成2，则从0～1000，1000～2000…9000～10000之间都是2条刻度线。

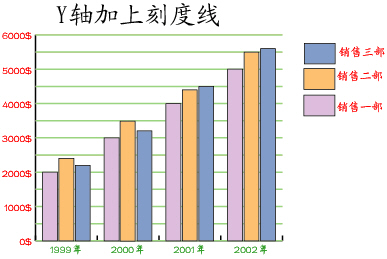

　　 最终结果如图11.有水平长刻度线，并加后缀的图表。正如前所述，刻度线也能够用组选择工具选中，并可设置轮廓线颜色。

图 11

　　4. 对x,y轴同时加上刻度和后缀的方法基本相同，将水平和垂直数值轴都选中后进行上述设置即可。
