freehand 10 新特性
五． brush stroke feature（笔画刷功能）

“笔画刷”是brush stroke的字面翻译，但在具体使用中，似乎翻成“符号刷”更合适些，因为brush stroke就是用来把存为符号的各种图形“刷”在路径上，从而把路径变得丰富多彩。这样做可以节省文件的容量，而且省去了重画的时间。等你看了下面的介绍，就会明白我的意思。

在菜单中选择window > inspectors > stroke打开stroke面板（快捷键为ctrl + alt + l），你会发现stroke类型的下拉式选项菜单中比9.0多了brush（笔画刷）选项。以下我们通过一个实例来说明笔画刷的具体用法。

用rectangle（矩形）工具、polygon（多边形）工具和ellipse（椭圆）工具分别画一个长方形，一个五角星和一个正圆，画得小一点，再分别填上你喜欢的颜色，如图6所示。

图6

从菜单中选择window > library打开图库（快捷键为f11），选中其中一个图形，按图库面板左下角带蓝色十字的按钮，把这个图形转存为符号；依次类推把另两个图形也存入library中，如图7所示。双击符号的名称，将它们分别改为square、circle和star。

图7

然后我们来创建路径。用pencil（铅笔）工具在画面上随意画一条路径（在这儿我们只想说明brush stroke的使用和编辑方法，为了看清楚它的效果，你只需画一条稍微有点弯曲、不是很长的线就可以了，比如画一个阿拉伯数字2的形状）。选中这条曲线，在inspectors面板中选择stroke子面板（如果inspectors面板未打开，你可选择菜单命令window > inspectors > stroke或快捷键ctrl + alt + l打开），在stroke类型选择栏中选择brush，系统将显示如图8的对话框，选择“create…”打开brush的编辑面板（如果你曾经使用过stroke brush

图8

功能，系统会直接使用曾经用过的brush类型，这时你可以按面板右上角的带三角形标记的按钮

，在下拉式菜单中选择“edit…”打开）。

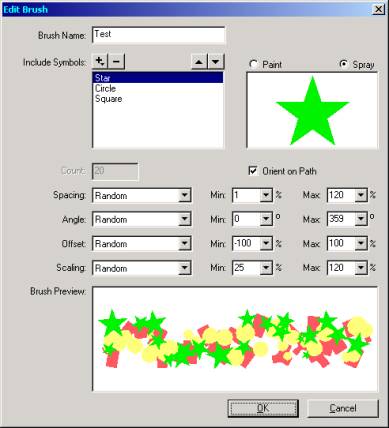

在edit brush面板中（如图9所示），将brush name命名为test。然后在 include symbols（包含的符号）框内，用“

”和“

”按钮添加或删除符号（记住，所有你存在library中的符号均可以添加到brush中）。用旁边的“

”和“

”按钮来决定所选的符号在队列中的位置（“

”按钮表示向上，即位于最前面；“

”按钮表示向下，即位于最底层，会被别的符号遮住）。

图9

include symbols队列框的右边是符号的预览框，这个框的上面有两个单选项：paint（涂抹）和spray（喷涂），分别表示brush stroke的两种类型。如果选择paint，你需要在count文本框中填入被画刷涂抹到路径上的符号的数量（如果选择spray则无此选项，因为数量是随机设置的）。

如果选中orient on path复选框，则表示刷在路径上的符号会绕路径旋转；不选这个复选框则没有此效果。

接下来是spacing（间距）、angle（旋转角度）、offset（偏移量）和scaling（缩放）四个设置项，我们注意到每个设置项都有三个下拉式的选项框，其中后两个选项框内是设置每个设置项的变化范围的。

spacing设定涂刷时每个符号之间的距离，在第一个选项框中有fixed、random和variable三个选项，选择fixed，则固定间距，可以在min选项框中设定间距值（间距值是以符号本身的大小为标准，从1%到200%的百分数表示的）；选择random，由系统在min至max范围内随机安排间距；选择variable则在每个符号之间从min到max依次变化间距。

angle设定符号涂刷到路径上时的角度，也有fixed、random和variable三个选项，可以在0°到359°之间设定变化范围。三个选项的具体含义同上。

offset控制涂刷时符号偏离基准线（即路径）的距离范围。如果你把笔刷类型选为spray（喷涂），则在第一个选项框中
