　　现在，我们来看看freehand的操作界面：

　　freehand9的界面相对于以前的版本而言，并未有太大的变化，只不过对其中的细节了一些小小的变动而已。从上到下依次是标题栏，菜单栏，工具栏和状态栏：
　　1、标题栏：该窗口位于窗口最上端的位置，操作方法与所有windows软件一样。
　　2、菜单栏：菜单栏位于标题栏的下方，从左向右依次为file(文件菜单)、edit(编辑菜单)、view(视域菜单)、modify(修改菜单)、text(文本菜单)、xtra(外部插件菜单)、windows(窗口菜单)、help(帮助菜单)。
　　3、工具栏：freehand的工具栏分为main toolbar和text toolbar两大类，前者提供常用的系统菜单命令，例如新建、存储、撤消、剪切、拷贝等。后都提供文本菜单中的一些常用命令。对于工具栏，你可以自己定义其中的内容。
　　4、状态栏：状态栏位于窗口的最下方，提供诸如视图尺寸、文件页码、显示模式、度量单位以及与操作相关的各种信息等几种控制功能。
　　任何一个软件，尤其是矢量图形中，基础几何图形的创建都是极简单的事——你仅仅需要在工具箱中选择相应的工具就行了。现在，我们这一小节就来谈谈这个问题。
　　在freehand中画矩形就和其他软件中一样，单击鼠标确定一个起点后拖动鼠标，到达适当的位置释放鼠标就可以了。矩形有一个圆角的设置，双击矩形工具图标，就可以打开这个圆角的设置对话框。

　　其余几个工具都有其特定的控制设置框，例如螺旋线工具，弧线工具，多边形工具等基础几何图形工具要使用它们进行相应的设置，双击相应的工具图标就可以了。这里，我就不一一叙述了。
　　现在，我们来看另一个重要的控制面板：object面板。
　　object面板是freehand中最重要的一个控制面板，它随处于选择状态的对象的性质决定其不同的面目，也因此提供相应的控制功能。例如矩形面板，椭圆形面板，路径面板等：

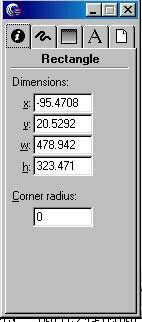

　　矩形面板：当一个矩形处于选择状态时，object面板就相应的改变为矩形面板,这里，提供dimensions(尺寸控制，x、y分别代表矩形左下角的坐标位置，w、h分别代表矩形的宽和高)，corner radius(圆角半径，控制矩形圆角的半径)。

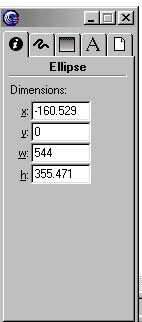

　　椭圆形面板：当一个矩形被选时出现。

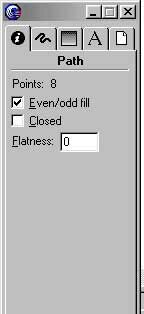

　　路径面板：如果一条路径被选时，这个面板会出现。它提供points(点，显示路径上节点的数目)、even/odd fill(奇/偶填充，当路径为封闭路径时，这个选项控制是否将路径中的相交部分挖空)、close(闭合，这一项控制是否将路径封闭，选中该项，freehand会自动连接路径的两个端点，连接端点的线段的曲率由端点的性质决定，当然，如果在路径封闭的情况下选择此项，freehand会自动删除路径的最后一段使路径变为敞开)、flatness(平滑度，这一项控制路径的平滑程度，但这一项设置的效果只能在打印中才能看到，计算机屏幕上是无法观察到的)。

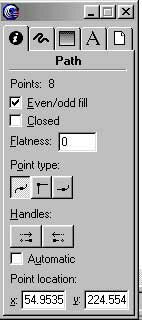

　　点面板：当一条路径被选之后，再次选择路径上一个节点，此面板就出现了。这里除了提供路径面板上提供的节点数，奇偶填充等控制项之外，还提供point type(点的类型，这一项控制点的类型，有三种曲线点，角点和连接点三种类型)、handles(控制柄类型，每个节点都有控制柄，而控制柄有使曲线外突和使曲线内陷两种作用，这里就可以控制控制柄的两种作用)、automatic(自动曲率，这一项的作用是让freehand用自动曲率来定义被所选节点控制的路径的曲率)、point location(点的位置，这一项控制被选节点在而面上的坐标位置，但他只是在一个节点被选时才产生作用，由数值框中的x、y值控制)。
