Android文字基线Baseline算法的使用讲解

引言

Baseline是文字绘制时所参照的基准线，只有先确定了Baseline的位置，我们才能准确的将文字绘制在我们想要的位置上。Baseline的概念在我们使用TextView等系统控件直接设置文字内容时是用不到的，但是如果我们想要在Canvas画布上面绘制文字时，Baseline的概念就必不可少了。

我们先了解一下Android中Canvas画布绘制文字的方法，如下图：

参数示意：

Baseline的概念

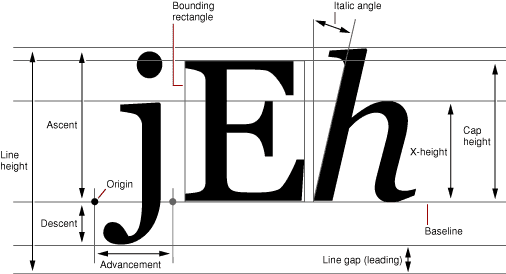

我们先看一行文字各区域的分布示意图

从上图来看，Baseline不难理解，它就是E和h的下边界线。我们还可以得出一个结论，文字的高度=Descent+Ascent。

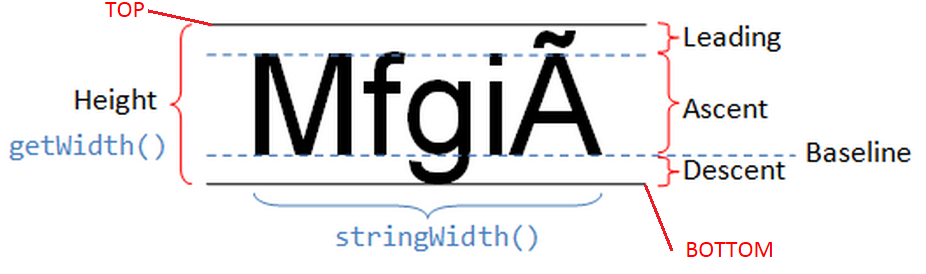

然而，上面这个公式并不完全准确，我们再看一个图：

我们看到，如果文字的上方有一些特殊的符号，比如上图中的~或者是我们汉语拼音中的声调时，文字区域又会多出一部分Leading。

因此，完整的公式应该是

文字的高度=Descent+Ascent+Leading。

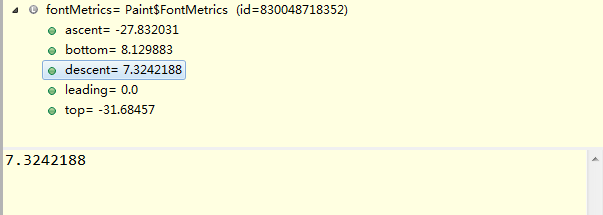

那么，为什么第一幅图中没有说明Leading的存在呢，原因是我们通常在绘制一行英文或者中文时，Leading的高度为0。我们看一个证据图，下图是在绘制英文文字时调试取得的数据。

其中leading=0，所以我们在文字绘制时不需要考虑Leading，图中的数值都是距离Baseline的距离，在Baseline上方为负值，下方为正值。

Baseline位置（y轴坐标）的计算

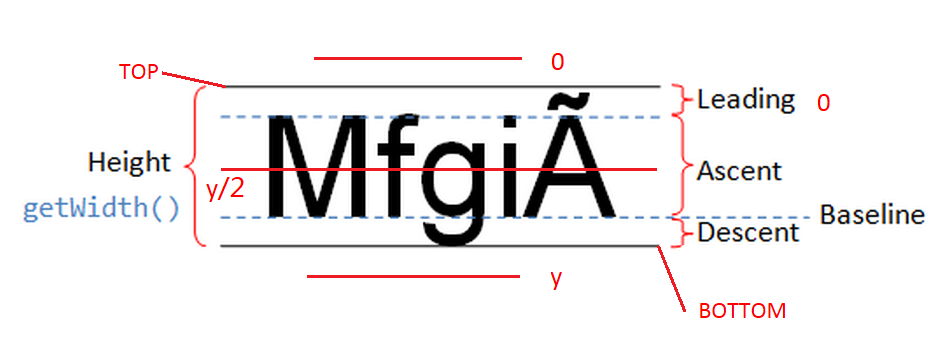

为了方便我们对计算过程进行理解，我画了一幅帮助图，如下：

假设我们是在画布Canvas的顶部绘制一行文字，规定一行文字的高度是y，文字区域的高度是Height（TOP和BOTTOM之间，TOP到0和BOTTOM到y的距离相等，这样文字才看起来是居中）。因此，0到y和TOP到BOTTOM的中线是重合的，y轴坐标都是y/2。

我们要绘制一行文字时，设计必然会告诉我们0到y的距离，所以中线的位置也是固定的y/2，那么我们设置了Paint的文字大小后，Ascent和Descent又能直接得到，就可以算出中线到基线的距离，公式如下：

基线到中线的距离=(Descent+Ascent)/2-Descent

注意，实际获取到的Ascent是负数。公式推导过程如下：

中线到BOTTOM的距离是(Descent+Ascent)/2，这个距离又等于Descent+中线到基线的距离，即(Descent+Ascent)/2=基线到中线的距离+Descent。

有了基线到中线的距离，我们只要知道任何一行文字中线的位置，就可以马上得到基线的位置，从而得到Canvas的drawText方法中参数y的值。

附

Android获取中线到基线距离的代码，Paint需要设置文字大小textsize。

  /**   * 计算绘制文字时的基线到中轴线的距离   *    * @param p   * @param centerY   * @return 基线和centerY的距离   */  public static float getBaseline(Paint p) {    FontMetrics fontMetrics = p.getFontMetrics();    return (fontMetrics.descent - fontMetrics.ascent) / 2 -fontMetrics.descent;  }
