Fireworks写实作品绘制实例：我的手机

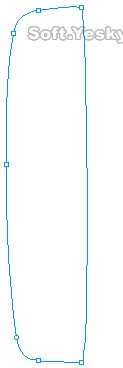

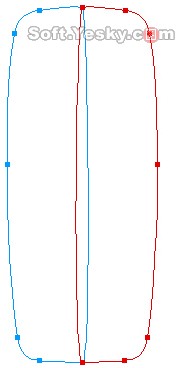

　　然后再复制这个轮廓，水平翻转后再移动到右边使其与左边的轮廓能够水平对齐，如图02。再通过“修改—组合路径—联合”选项，把这两个路径合成在一起，如此一来我们就得到了一个左右对称的机身轮廓了。

　
图01　　　　　　图02

　　接着对这个机身路径用颜色#c0bfc8进行实心上色，然后使用两次的“内斜角”特效，而且两次特效的设置完全相同。


图03

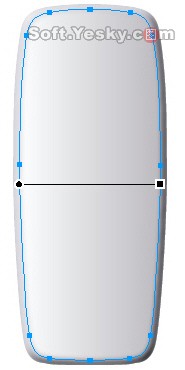

　　我们把机身的整个路径复制多一个，并取消这复制出来的路径上的所有特效和填充。随后用“缩放”工具加alt键的配合进行适当缩小，然后改用“线性渐变”进行填充，颜色由#fcfff渐变至#bcbabf，羽化值为7。这样一来就使得整个机身有光泽和立体感。如图04。

图04

　　我们再来画手机的显示屏外围的部分。之所以先画这一部分，是为了给以后的显示屏勾画带来位置上的坐标参考。

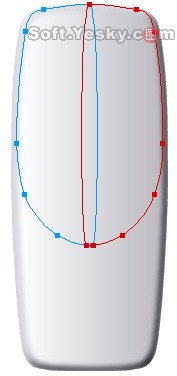

　　同样先用钢笔勾画左边的轮廓，用“细部”工具做细微调整后，复制该轮廓并进行水平翻转，然后使这两个对象进行对齐，再对这两个路径进行“修改—组合路径—联合”，从而形成一个左右对称的新路径，如图05。

图05

　　 接着，用线性渐变对这个新路径进行上色，渐变色由#999999至#f1f1f3，如图06。

图06

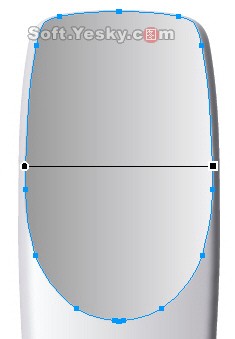

　　这时，我们再来画一个如下图般的对称轮廓，对称路径的画法前面已经讲过，在这就不多赘述了。如图07。

图07

　　再给这一路径随便取个名子，就叫“w1”吧，然后把该路径再复制一个，取名为“w2”并把“w2”所在对象层的“眼睛”暂时关闭。因为一会我们还要用“w2”这个路径去“切割”另一个对象，所以暂时将“w2”进行保留。

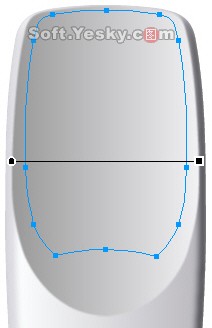

图08

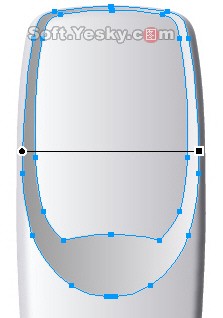

　　同时选中“图07”中的对称路径和“w1”路径，然后使用“修改—组合路径—切割（打孔）”命令，形成一个新的组合路径，同样对其进行#999999至#f1f1f3线性填充，羽化值为1，如图09。

图09

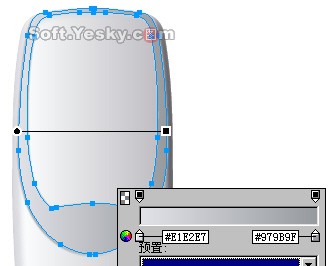

　　将该组合路径复制出多一个，使用“缩放”工具配合alt键的使用，向缩放中心点缩小两个像素，然后用线性渐变进行填充，如图10。

图10

　　再用钢笔工具画如下图般的对称路径，也用线性渐变加以填充，渐变色由#b7bbc6至#e0e1e6，如图11。
