相信很多人都见到过齿轮，而且在实际工作有时也需要用到类似于齿轮的那种图像效果。在各种图像软件中相信有其各自的制作方法，就算在同一个软件，可能也会有多种的制作方法。下面我就介绍一下在4中如何制作齿轮的四种方法，大家可以选择适合自己的方法进行制作，当然每种方法有其各自的技巧，有兴趣的话不防也都学一学。
在学习前，我们得先启动firewoks4软件，然后使用菜单命令file>new新建文件，在new document对话框中设置width和height的值都为400象素、设置resolution为72 pixel/inch、设置canvas color的值为white。设置完以上这些，点击ok按钮确认。
好了，下面我们来一一介绍这四种制作齿轮的方法。
方法一：
1、 在工具面板中选择多边形工具，如果当前工具面板中显示的是矩形工具，您可以用鼠标单击矩形工具，然后从其弹出菜单中选择排列在最后的那个工具。双击该工具，在tool options工具操作面板中设置shape为polygon，side值为6。按住shift键在画布上创建一个如下图所示的六边形。本例中我设置的填充颜色为#666633，给多边形填充什么颜色不重要，您可以随意设置。

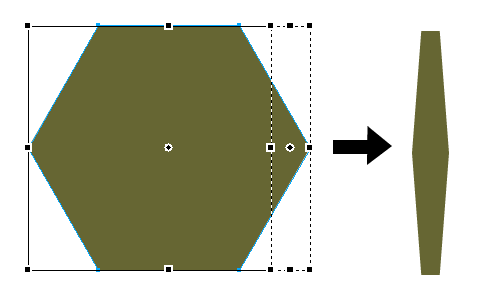

2、 使用工具面板中的scale缩放工具，此时被选择的六边形就会被一个有九个点的实线框所包围，点击实线框左边的中间一个点并向右移动，如下图所示，压缩六边形的宽度。并用指针工具把居于画布右边的被压缩后的六边形移到画布中间。
3、 使用菜单命令edit>clone克隆该六边形，并且使用菜单命令modfy>transtorm>numeric transform。在numeric transform对话框中设置变形类型为rotate，角度为30，点击ok按钮，这样刚才被克隆出来六边形就被旋转了30度角。
相信很多人都见到过齿轮，而且在实际工作有时也需要用到类似于齿轮的那种图像效果。在各种图像软件中相信有其各自的制作方法，就算在同一个软件，可能也会有多种的制作方法。下面我就介绍一下在4中如何制作齿轮的四种方法，大家可以选择适合自己的方法进行制作，当然每种方法有其各自的技巧，有兴趣的话不防也都学一学。
在学习前，我们得先启动firewoks4软件，然后使用菜单命令file>new新建文件，在new document对话框中设置width和height的值都为400象素、设置resolution为72 pixel/inch、设置canvas color的值为white。设置完以上这些，点击ok按钮确认。
好了，下面我们来一一介绍这四种制作齿轮的方法。
方法一：
1、 在工具面板中选择多边形工具，如果当前工具面板中显示的是矩形工具，您可以用鼠标单击矩形工具，然后从其弹出菜单中选择排列在最后的那个工具。双击该工具，在tool options工具操作面板中设置shape为polygon，side值为6。按住shift键在画布上创建一个如下图所示的六边形。本例中我设置的填充颜色为#666633，给多边形填充什么颜色不重要，您可以随意设置。
2、 使用工具面板中的scale缩放工具，此时被选择的六边形就会被一个有九个点的实线框所包围，点击实线框左边的中间一个点并向右移动，如下图所示，压缩六边形的宽度。并用指针工具把居于画布右边的被压缩后的六边形移到画布中间。
3、 使用菜单命令edit>clone克隆该六边形，并且使用菜单命令modfy>transtorm>numeric transform。在numeric transform对话框中设置变形类型为rotate，角度为30，点击ok按钮，这样刚才被克隆出来六边形就被旋转了30度角。

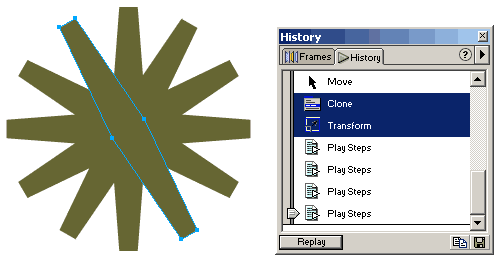

4、 打开history面板，此时您会看到history面板中了clone和transform这二个命令，按住shift键选择这二个命令，然后点击底部的replay按钮四次。
5、 使用快捷方式ctrl+a全选这些对象，使用菜单命令modify>combline> union，将这些六边形合并为一个路径对象。
6、 选择工具面板中的椭圆形工具，按住shift，画一个正圆形，圆形大小比你的合并对象要小一圈，大小如下图所示。全选这二个对象，点击modify工具条的这二个按钮
，或者使用菜单命令modify>align>center vertical和modify>align>center horizontal，使这二个对象中心点对齐。
7、 还是使用菜单命令modify>combline> union合并对象，此时齿轮效果就出来了
|||
方法二：
1、 参照上个方法的1~2步骤，这儿不再重复。

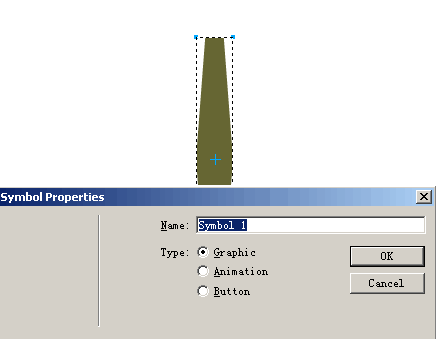

2、 选择这个被压扁的六边形，按下键盘中的f8键。随后会弹出symbol properties对话框，在type类型为选择graphic，点击ok按钮。
3、 克隆该对象，使用菜单命令edit>clone。旋转克隆对象180度，使用的命令为modify>transform>rotate 180°。

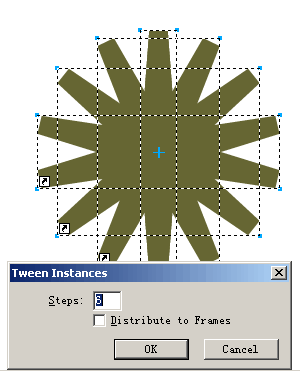

4、 全选这二个对象，使用快捷方式ctrl+a。使用菜单命令modify>symbol>tween instances，在tween instances对话框中设置steps为6，不要钩选distribute to frames前面的选择框，点击ok按钮。此时您会看到在二个六边形实例中间又自动插入了6个六边形实例。此时他们全处于被选择状态。
5、 使用菜单命令modify>symbol>break apart命令或是右键菜单中的symbol>break link命令，使这些实例转换为一般的对象，此时这些对象被组成一个组对象，先用modify>ungroup命令给他解组，然后使用菜单命令 modify>combline> union把它们合并为一个路径对象。
6、 使用方法一中的6~7步骤，完成齿轮效果的制作。
|||
方法三：
1、 选择工具面板中的多边形工具，双击该工具，在tool options工具操作面板中设置shape为star、side：12（您可以根据需要指定齿轮的角数），angle选项中，只要您不选择 automatic选项，就可以在左边的输入框中指定角的度数，这儿我选择的是40度。在画布上点击并向下移动绘制多边形，如下图所示：

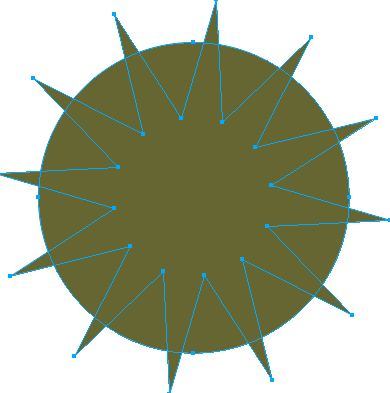

2、在工具面板中选择椭圆形工具，按住shift键画一正圆形，如下图所示大小，全选这二个对象，使用菜单命令 modify>align>center vertical和modify>align>center horizontal，使这二个对象中心点对齐。
3、 使用菜单命令modify>combine>crop对这二个对象进行剪切操作，剪切后的效果如下图所示。
4、 再用椭圆形工具按住shift键画一个圆，圆的大小如下图所示，全选这二个对象，使它们中心点对齐。
5、 使用菜单命令modify>combline> union合并这二个对象，好了，齿轮效果又由另一种方法做出来了。
|||
方法四：
1、 使用方法三中的第一个步骤，画一个星形的多边形。
2、 使用菜单命令modify>alter path>inset path插入路径。insert path的对话窗口如下图所示，通过设置这些参数会使路径有些奇妙的变化。

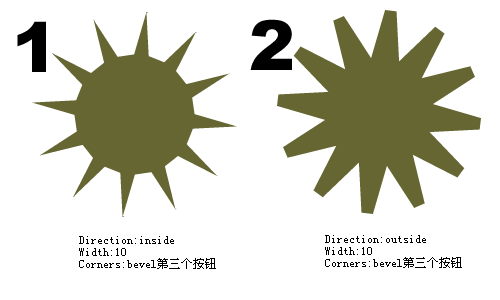

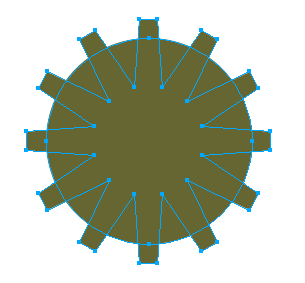

3、 在下图（1）的路径对象中direction值选择的是inside（向里插入路径），在下图（2）的路径对象中direction值选择的是outside（向外插入路径）。width宽度值同时都为10，corners选项中选的都是bevel按钮。

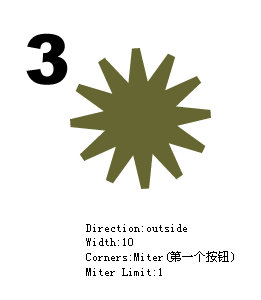

4、 在下图（3）的路径对象中direction值选择的是inside，corners选的是miter 按钮，miter limit值为1。miter limit的选项只对corners类型中的miter起作用。
5、 再用椭圆形工具画一个正圆，和图1中的对象作modify>combine>crop处理，对图2、图3的对象作union处理。得到最终的齿轮效果。
讲到这儿，这四种制作齿轮的方法都已经介绍完了，其中第一、二种有些类似，第三、四有些类似。在制作齿轮效果的过程中用的最多的命令是 modify>combine中的union和crop命令，另外就是对多边形工具的灵活使用也是一个关键之处。相信通过这几种方法对路径对象进行操作，会使您对fireworks中的路径操作有了个基本的认识，熟能生巧，自己动手多试试吧。
