本文实例主要和大家一起绘制南开大学的校徽。我们的思路是校徽中心放置“南开”两个字来代表学校的名字，文字的四周是个八角的星状图像，星状图外切一个圆形，圆形外围有个“nankai university”和“tianjin”等文字，这些文字又是处在另外一个圆环之内的。下面我们就来看看校徽的具体制作步骤，从中熟悉 mx 2004中形状、文本、路径等工具的使用。文章末尾提供.png文件供大家下载参考。 绘制步骤
绘制一个五角形，并将填充设为无，笔触颜色为#865da2，笔触类型为felt tip中的dark marker，并设置笔触大小为8，得到图1所示的图像。
图1 绘制五角星形
（2）我们设计的校徽中的星状图形有八个角，那该怎么办呢？不要着急，在五角星中我们找到点5，也就是左下角的那个控制点。这个点是控制星状工具的角数的，使用选择工具选中这个点，按住鼠标右键不放，并旋转拖动鼠标，这时候我们发现五角星的角开始变化了。当出现八个角的时候我们释放鼠标左键就可以了，如图2所示。
注意：在fireworks mx 2004中增添了许多功能，其中这些新工具如星形绘制工具的控制点是一个特别的东西，需要我们逐步了解。。

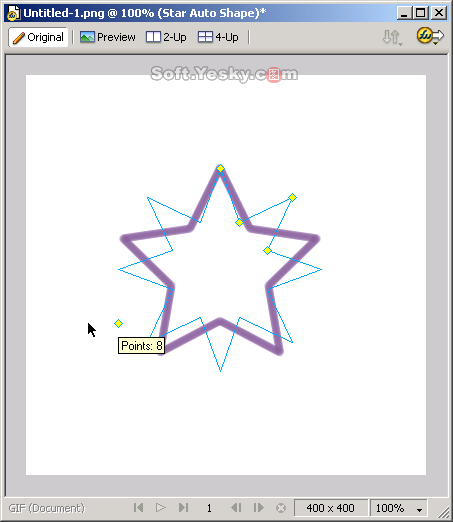

图2 改变星形的角数
（3）虽然星形编程了八个角，但是我们觉得凹入的角度过于尖锐，需要将凹入的角度变大，这时候我们使用类似的方式，选择控制角度的控制点，按住鼠标右键向外拖动即可将凹入角度值调大，如图3所示。

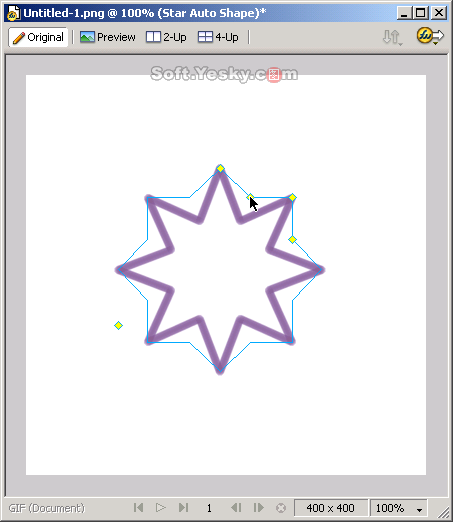

图3 调整凹入角度
（4）释放鼠标，我们就得到了图4所示的八角内部边框了，下一步的工作便是在图像内部添加“南开”两个文字并对文字进行调整了。

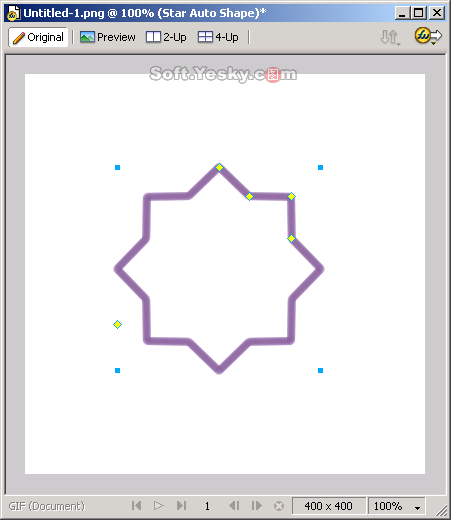

图4 校徽的八角内部边框
（5）现在我们点击工具箱上的文本工具
添加“南开”两个文字，设置字体类型为“文鼎繁淡古”，颜色和内部边框颜色近似即可，如图5所示。

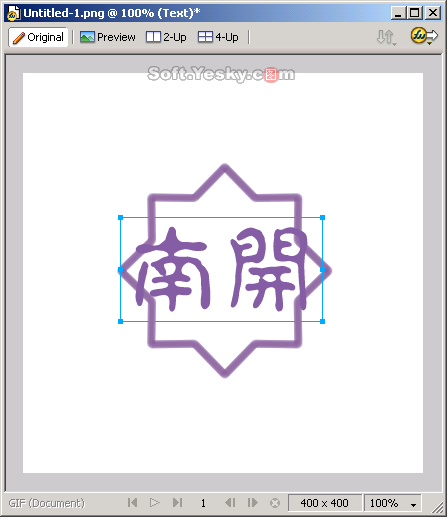

图5 添加文本
（6）选择工具箱上的缩放工具
对文本实行变形和缩放，调整文本的大小和长宽比，使得文本能够和边框匹配，如图6所示。

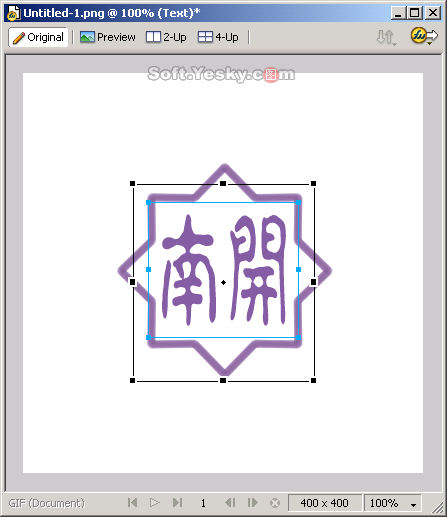

图6 对文本进行调整
（7）我们还想对“南”字进行一定的调整，使得“南”字的横能够两端向上挑起来，但是没有这样的字体。难道我们没有办法了？其实我们只需将文本转换为路径就可以了。选中文本，右击鼠标选择快捷菜单的“convert to paths”即可，这时候我们发现原来的文本变成两组对象的组合了，如图7所示。
图7 将文本转换为路径
|||
本文实例主要和大家一起绘制南开大学的校徽。我们的思路是校徽中心放置“南开”两个字来代表学校的名字，文字的四周是个八角的星状图像，星状图外切一个圆形，圆形外围有个“nankai university”和“tianjin”等文字，这些文字又是处在另外一个圆环之内的。下面我们就来看看校徽的具体制作步骤，从中熟悉 mx 2004中形状、文本、路径等工具的使用。文章末尾提供.png文件供大家下载参考。 绘制步骤 绘制一个五角形，并将填充设为无，笔触颜色为#865da2，笔触类型为felt tip中的dark marker，并设置笔触大小为8，得到图1所示的图像。
图1 绘制五角星形
（2）我们设计的校徽中的星状图形有八个角，那该怎么办呢？不要着急，在五角星中我们找到点5，也就是左下角的那个控制点。这个点是控制星状工具的角数的，使用选择工具选中这个点，按住鼠标右键不放，并旋转拖动鼠标，这时候我们发现五角星的角开始变化了。当出现八个角的时候我们释放鼠标左键就可以了，如图2所示。
注意：在fireworks mx 2004中增添了许多功能，其中这些新工具如星形绘制工具的控制点是一个特别的东西，需要我们逐步了解。。
图2 改变星形的角数
（3）虽然星形编程了八个角，但是我们觉得凹入的角度过于尖锐，需要将凹入的角度变大，这时候我们使用类似的方式，选择控制角度的控制点，按住鼠标右键向外拖动即可将凹入角度值调大，如图3所示。
图3 调整凹入角度
（4）释放鼠标，我们就得到了图4所示的八角内部边框了，下一步的工作便是在图像内部添加“南开”两个文字并对文字进行调整了。
图4 校徽的八角内部边框
（5）现在我们点击工具箱上的文本工具
添加“南开”两个文字，设置字体类型为“文鼎繁淡古”，颜色和内部边框颜色近似即可，如图5所示。
图5 添加文本
（6）选择工具箱上的缩放工具 对文本实行变形和缩放，调整文本的大小和长宽比，使得文本能够和边框匹配，如图6所示。
图6 对文本进行调整
（7）我们还想对“南”字进行一定的调整，使得“南”字的横能够两端向上挑起来，但是没有这样的字体。难道我们没有办法了？其实我们只需将文本转换为路径就可以了。选中文本，右击鼠标选择快捷菜单的“convert to paths”即可，这时候我们发现原来的文本变成两组对象的组合了，如图7所示。
图7 将文本转换为路径
|||
（8）文本现在已经不存在了，原来的文本现在变成两个路径的组合。由于我们只需要改动“南”字，所以需要将组合取消。选中上面的组合，右击鼠标在弹出的快捷菜单中选择“ungroup”即可取消组合，得到图8所示的图像。
