Fireworks鼠绘教程：绘制三维矢量透视图

自己开始学习c4d了，可能会放弃使用fireworks（以下简称fw）制作3d图形了，所以画个画留做纪念，选用了最经典的ipod mini 。

为了方便大家查看，给出下图：

|||

自己开始学习c4d了，可能会放弃使用fireworks（以下简称fw）制作3d图形了，所以画个画留做纪念，选用了最经典的ipod mini 。

为了方便大家查看，给出下图：

|||

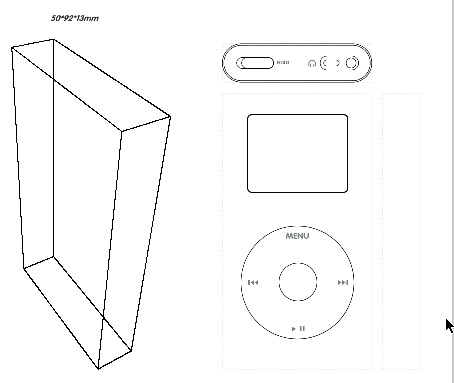

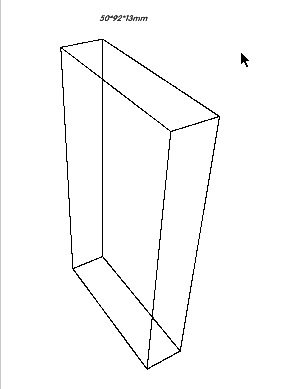

1.打底稿，和再纸上画3d图形一样，画一个立体的盒子，想象一个ipod刚好装进去只要这里透视准确最后的图形绝对不会出现透视的错误，这里推荐使用3d primitives。

或者可以使用fw自带的“透视辅助线条”，高手的话凭借感觉就好了(透视要点，所有3d图形的平行线条都会在同一点相交..比如立方体的四条竖直的边肯定会在同一点相交)。

2.然后我们画好可见的三个面的平面图，(三视图)这里我们把3d盒子的各个面"铺在"画布上画，大小比例严格按照尺寸：

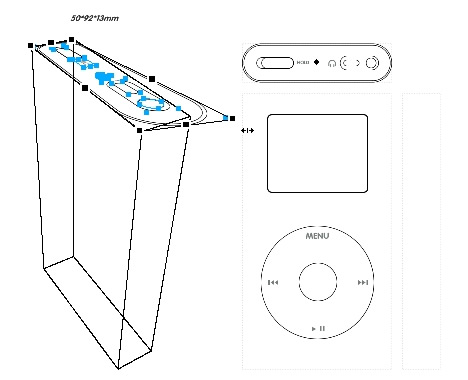

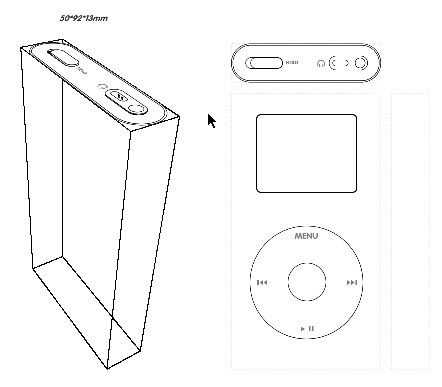

3.画完以后，将平面图贴到3d物体上去。注意按轮廓变形。

|||

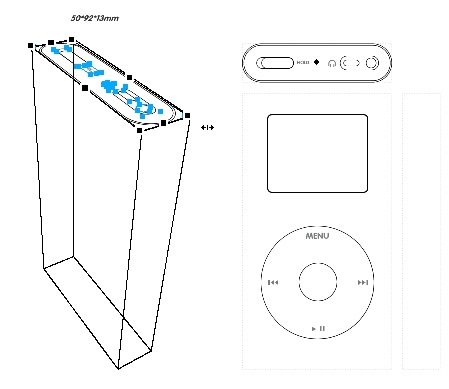

4.同上，对准确点，把打开的立体图形的面和原来的那个面仔细的重合，这样这个面上的东西就贴上去了：

5.做一些小修改，使得按钮有立体感，如果仅仅只是把一张纸贴到墙上怎么也不会有立体感的(就象cs里面的窗户，哪个角度看都没有窗沿，因为那只是一张图)：

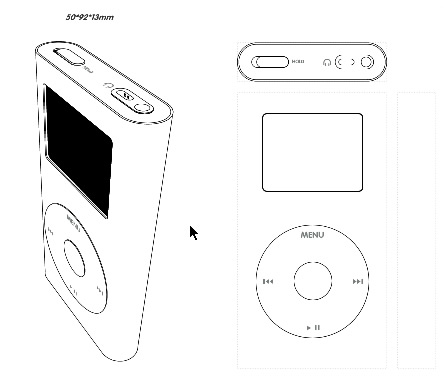

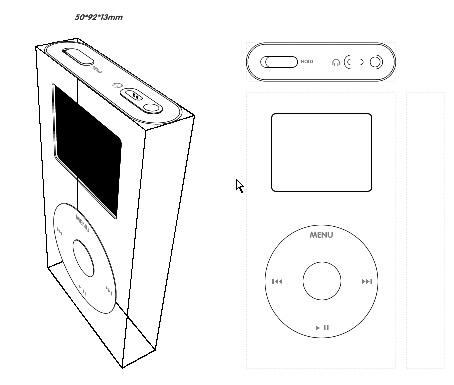

6.正面也贴上去：

|||

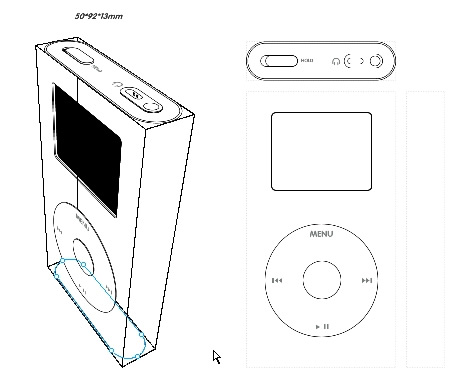

7.右边没有内容，不需要贴了，但是这里还要把下面也贴上去，因为我们要制作它的轮廓：

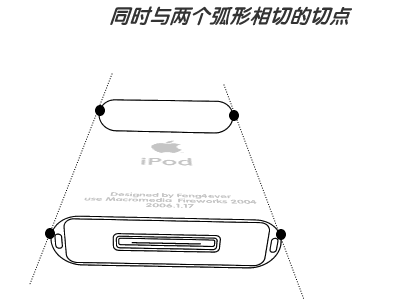

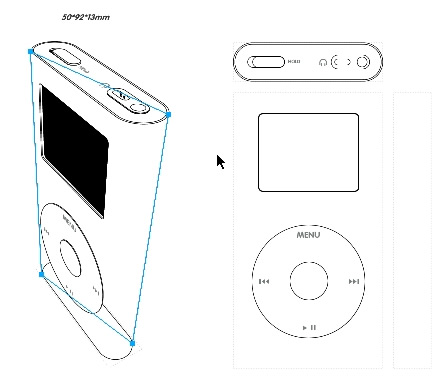

8.如下画出一个四边形：

9.然后把这个四边形连同上面，下面 三个矢量组合，组合形成的矢量就是整个ipod再我们视野的大小了，换句画说 如果你的ipod不是透明的，我们不能看到这个形状背后的内容，所以我们给他一个边框，填充为白色：

|||

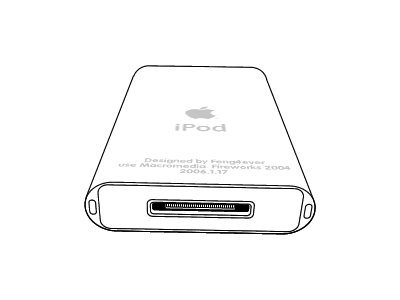

10.背面同样....

如果需要换角度的画 可以再很大程度上减少工作量，至少平面的内容不需要更改了。但是相对于3d软件来讲，换角度还是很麻烦的。
