DELL服务器RAID H700,PERC H800阵列卡配置中文完全手册图解

对RAID进行操作会导致数据丢失，请在操作之前务必将重要数据妥善备份。
名称解释：
   Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组
   VD(Virtual Disk)： 虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VD
   PD(Physical Disk)： 物理磁盘
   HS：Hot Spare 热备
   Mgmt：管理
开机自检按Ctrl+R进raid卡配置界面
【一】，创建逻辑磁盘
1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单

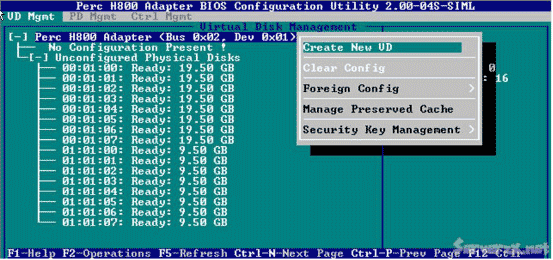

2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘

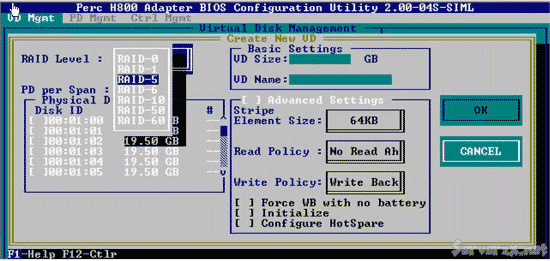

3、在RAID Level选项按回车，可以出现能够支持的RAID级别，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按Tab键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。有X标志为选中的硬盘。

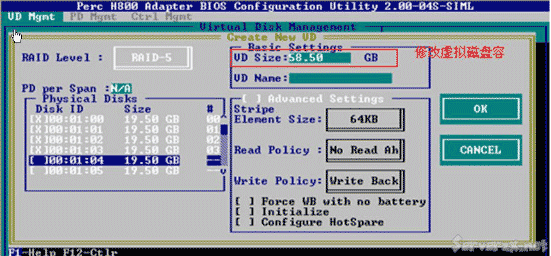

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1  RAID1=2  RAID5=3  RAID6=4 RAID10=4  RAID50=6 RAID60=8

5、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。如果开启后（红框处有X标志为开启），可以修改Stripe Element Size大小，以及阵列的Read Policy与Write Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。
