Python实现图像的垂直投影示例

Python + OpenCV 直接上代码

import cv2 import numpy as np from matplotlib import pyplot as plt from PIL import Image img=cv2.imread('0002.jpg') #读取图片，装换为可运算的数组GrayImage=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)  #将BGR图转为灰度图ret,thresh1=cv2.threshold(GrayImage,130,255,cv2.THRESH_BINARY) #将图片进行二值化（130,255）之间的点均变为255（背景）# print(thresh1[0,0])#250 输出[0,0]这个点的像素值 				#返回值ret为阈值# print(ret)#130(h,w)=thresh1.shape #返回高和宽# print(h,w)#s输出高和宽a = [0 for z in range(0, w)] print(a) #a = [0,0,0,0,0,0,0,0,0,0,...,0,0]初始化一个长度为w的数组，用于记录每一列的黑点个数  #记录每一列的波峰for j in range(0,w): #遍历一列   for i in range(0,h): #遍历一行    if thresh1[i,j]==0: #如果改点为黑点      a[j]+=1 		#该列的计数器加一计数      thresh1[i,j]=255 #记录完后将其变为白色   # print (j)       #      for j in range(0,w): #遍历每一列  for i in range((h-a[j]),h): #从该列应该变黑的最顶部的点开始向最底部涂黑    thresh1[i,j]=0  #涂黑 #此时的thresh1便是一张图像向垂直方向上投影的直方图#如果要分割字符的话，其实并不需要把这张图给画出来，只需要的到a=[]即可得到想要的信息  # img2 =Image.open('0002.jpg')# img2.convert('L')# img_1 = np.array(img2)plt.imshow(thresh1,cmap=plt.gray())plt.show()cv2.imshow('img',thresh1) cv2.waitKey(0) cv2.destroyAllWindows()

原图：

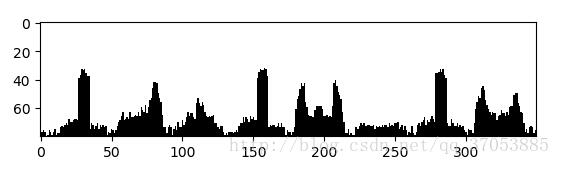

运行结果：

在水平方向上进行投影，代码如下所示（原理同上）：

import cv2 import numpy as np from matplotlib import pyplot as plt from PIL import Image img=cv2.imread('C:/Users/Jet Zhang/Desktop/50/50/cut.png') GrayImage=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY) ret,thresh1=cv2.threshold(GrayImage,130,255,cv2.THRESH_BINARY) (h,w)=thresh1.shape #返回高和宽 a = [0 for z in range(0, h)] print(a)  for j in range(0,h):   for i in range(0,w):     if thresh1[j,i]==0:       a[j]+=1       thresh1[j,i]=255     for j in range(0,h):   for i in range(0,a[j]):      thresh1[j,i]=0   plt.imshow(thresh1,cmap=plt.gray())plt.show()

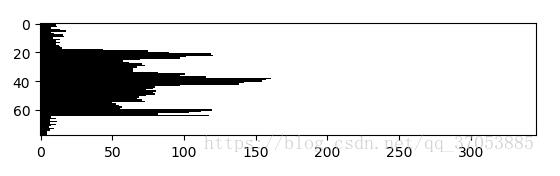

效果图如下所示：

以上这篇Python实现图像的垂直投影示例就是小编分享给大家的全部内容了，希望能给大家一个参考，也希望大家多多支持武林网之家。
