python 图像的离散傅立叶变换实例

图像(MxN)的二维离散傅立叶变换可以将图像由空间域变换到频域中去，空间域中用x,y来表示空间坐标，频域由u,v来表示频率，二维离散傅立叶变换的公式如下：

在python中，numpy库的fft模块有实现好了的二维离散傅立叶变换函数，函数是fft2，输入一张灰度图，输出经过二维离散傅立叶变换后的结果，但是具体实现并不是直接用上述公式，而是用快速傅立叶变换。结果需要通过使用abs求绝对值才可以进行可视化，但是视觉效果并不理想，因为傅立叶频谱范围很大，所以要用log对数变换来改善视觉效果。

在使用log函数的时候，要写成log(1 + x) 而不是直接用log(x),这是为了避开对0做对数处理。

另外，图像变换的原点需要移动到频域矩形的中心，所以要对fft2的结果使用fftshift函数。最后也可以使用log来改善可视化效果。

代码如下：

import numpy as npimport matplotlib.pyplot as pltimg = plt.imread('photo.jpg')#根据公式转成灰度图img = 0.2126 * img[:,:,0] + 0.7152 * img[:,:,1] + 0.0722 * img[:,:,2]#显示原图plt.subplot(231),plt.imshow(img,'gray'),plt.title('original')#进行傅立叶变换，并显示结果fft2 = np.fft.fft2(img)plt.subplot(232),plt.imshow(np.abs(fft2),'gray'),plt.title('fft2')#将图像变换的原点移动到频域矩形的中心，并显示效果shift2center = np.fft.fftshift(fft2)plt.subplot(233),plt.imshow(np.abs(shift2center),'gray'),plt.title('shift2center')#对傅立叶变换的结果进行对数变换，并显示效果log_fft2 = np.log(1 + np.abs(fft2))plt.subplot(235),plt.imshow(log_fft2,'gray'),plt.title('log_fft2')#对中心化后的结果进行对数变换，并显示结果log_shift2center = np.log(1 + np.abs(shift2center))plt.subplot(236),plt.imshow(log_shift2center,'gray'),plt.title('log_shift2center')

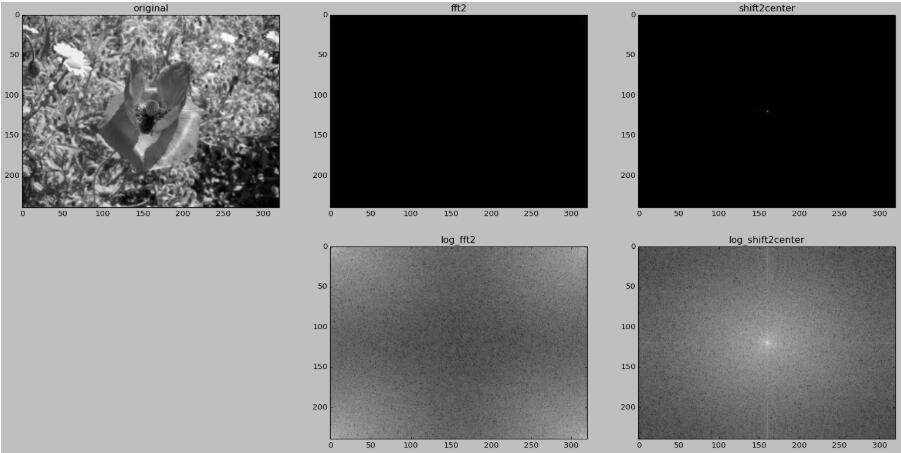

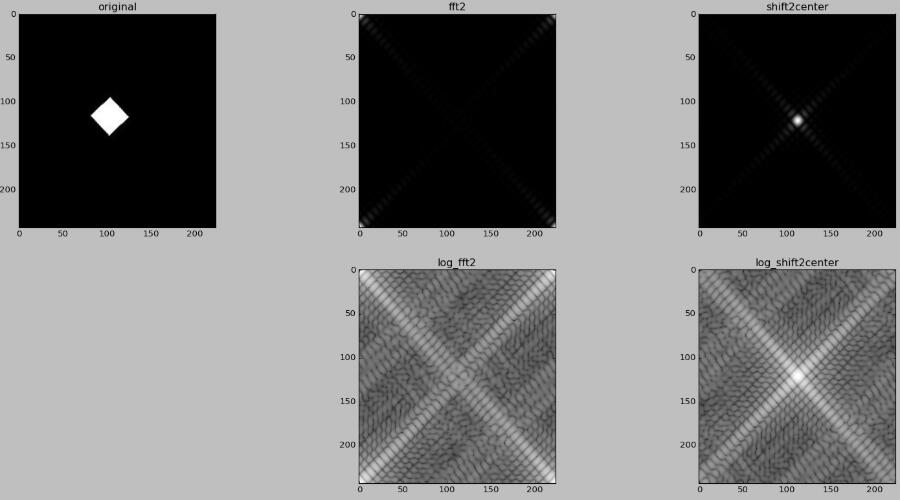

运行结果：

根据公式实现的二维离散傅立叶变换如下：

import numpy as npimport matplotlib.pyplot as pltPI = 3.141591265img = plt.imread('temp.jpg')#根据公式转成灰度图img = 0.2126 * img[:,:,0] + 0.7152 * img[:,:,1] + 0.0722 * img[:,:,2]#显示原图plt.subplot(131),plt.imshow(img,'gray'),plt.title('original')#进行傅立叶变换，并显示结果fft2 = np.fft.fft2(img)log_fft2 = np.log(1 + np.abs(fft2))plt.subplot(132),plt.imshow(log_fft2,'gray'),plt.title('log_fft2')h , w = img.shape#生成一个同样大小的复数矩阵F = np.zeros([h,w],'complex128')for u in range(h): for v in range(w):  res = 0  for x in range(h):   for y in range(w):    res += img[x,y] * np.exp(-1.j * 2 * PI * (u * x / h + v * y / w))  F[u,v] = reslog_F = np.log(1 + np.abs(F))plt.subplot(133),plt.imshow(log_F,'gray'),plt.title('log_F')

直接根据公式实现复杂度很高，因为是四重循环，时间复杂度为 ，所以实际用的时候需要用快速傅立叶变换来实现
