Python箱型图绘制与特征值获取过程解析

这篇文章主要介绍了Python箱型图绘制与特征值获取过程解析,文中通过示例代码介绍的非常详细，对大家的学习或者工作具有一定的参考学习价值,需要的朋友可以参考下

它主要用于反映原始数据分布的特征，还可以进行多组数据分布特征的比较

如何利用Python绘制箱型图

需要的import的包

 import matplotlib.pyplot as plt from matplotlib.font_manager import FontProperties import numpy as np import pandas as pd

该函数是绘制多箱型图，且数据长度不一致的情况，input_dict = {filename1:[a1,a2,...,an],filename2:[b1,b2,...,bn]...} Y_label = 'Img_name'

def DrawMultBoxPic(input_dict,Y_label):  dict_list_length = []  for item in input_dict:    temp_length = len(input_dict[item])    dict_list_length.append(temp_length)  # 获取最长列表长度  max_length = max(dict_list_length)  # 每个列表在后面追加None  for item in input_dict:    diff_length = max_length - len(input_dict[item])    if diff_length > 0:      for i in range(diff_length):        input_dict[item].append(None)    # else:      # print('{}文件列表长度最长'.format(item))  # 绘制箱型图  zhfont = FontProperties(fname='C:/Windows/Fonts/simsun.ttc', size=16)  data = pd.DataFrame.from_dict(input_dict)  data.boxplot(widths=0.3,figsize=(30,15),fontsize=16)  plt.xlabel(u'煤质文件名称', fontproperties=zhfont)  plt.ylabel(Y_label, fontproperties=zhfont)  plt.title(Y_label, fontproperties=zhfont)  # plt.axis([0, 6, 0, 90])  plt.grid(axis='y', ls='--', lw=2, color='gray', alpha=0.4)  plt.grid(axis='x', ls='--', lw=2, color='gray', alpha=0.4)  imgname = 'E://' + Y_label + '.png'  plt.savefig(imgname, bbox_inches = 'tight')  # plt.show()

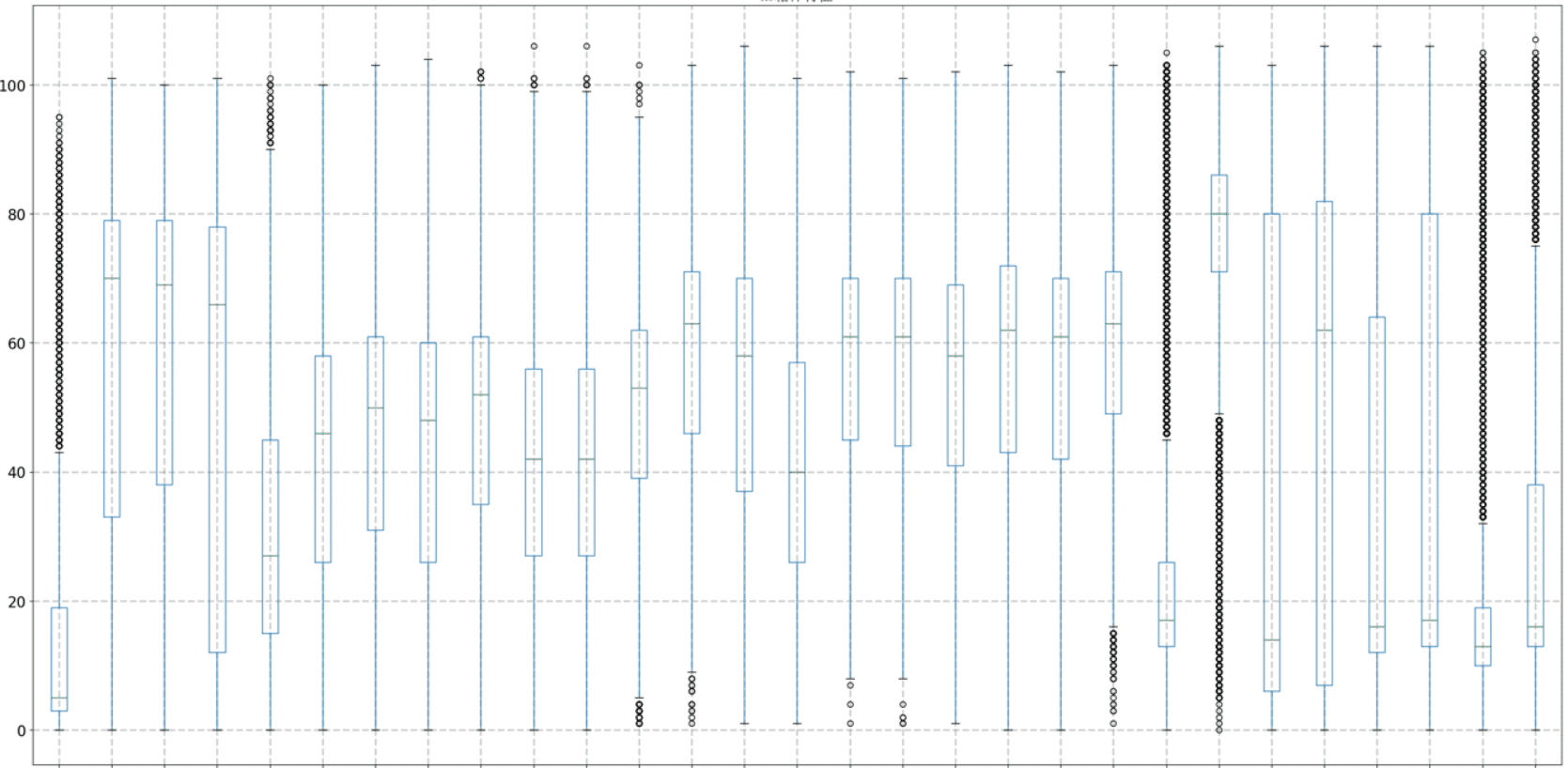

结果显示

如何获取箱型图特征

"""【函数说明】获取箱体图特征【输入】 input_list 输入数据列表【输出】 out_list：列表的特征[下限，Q1,Q2,Q3,上限] 和 Error_Point_num：异常值数量【版本】 V1.0.0【日期】 2019 10 16"""def BoxFeature(input_list):  # 获取箱体图特征  percentile = np.percentile(input_list, (25, 50, 75), interpolation='linear')  #以下为箱线图的五个特征值  Q1 = percentile[0]#上四分位数  Q2 = percentile[1]  Q3 = percentile[2]#下四分位数  IQR = Q3 - Q1#四分位距  ulim = Q3 + 1.5*IQR#上限 非异常范围内的最大值  llim = Q1 - 1.5*IQR#下限 非异常范围内的最小值  # llim = 0 if llim < 0 else llim  # out_list = [llim,Q1,Q2,Q3,ulim]  # 统计异常点个数  # 正常数据列表  right_list = []  Error_Point_num = 0  value_total = 0  average_num = 0  for item in input_list:    if item < llim or item > ulim:      Error_Point_num += 1    else:      right_list.append(item)      value_total += item      average_num += 1  average_value = value_total/average_num  # 特征值保留一位小数  out_list = [average_value,min(right_list), Q1, Q2, Q3, max(right_list)]  # print(out_list)  out_list = Save1point(out_list)  return out_list,Error_Point_num
