二、常用xtras的使用

1、quickdraw 3d xtras

quickdraw 3d xtras可以在authorware中插入quickdraw 3d文件，3dm文件可以由3d软件输出（chem3d可以直接输出分子模型）。

新建一个authorware文件，在流程线上点击鼠标来指定插入q3d的位置，然后选择【insert】菜单下的【threed】/【quickdraw 3d model】，系统弹出一个对话框，让你指定q3d文件的位置，确定之后，就完成了一个quickdraw 3d文件的插入。

插入一个q3d可以选择把文件存储到外部，或者复选【import geometry only】，导入模型的部分，而将贴图过滤掉，在authorware中指定纹理贴图来得到效果。

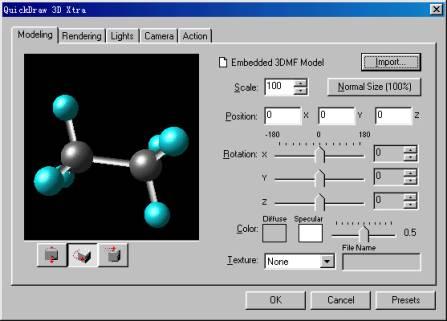

打开quickdraw 3d的属性对话框，【modeling】中指定了模型的一些属性：

【scale】初始化模型的比例

【position】初始化模型的位置

【rotation】初始化模型的角度

【color】 diffuse color是物体表面的颜色，specular color是从物体表面反射掉的光的颜色，在复选【 import geometry only】的时候才有效。

【texture】使用默认的纹理，或指定纹理贴图的位置，可以使用的纹理文件类型有:位图文件、quicktime movie文件、word的rtf文件。在file对话框里填入文件的路径，如：c:/windows/desktop/authorware templess/1.bmp，也可以写入相对路径，如：1.bmp，这时需要把贴图文件放到authorware文件的同一个目录下。
