Authorware开发实例:Authorware 6.0 灵活技术与实际示例(7)

2024-09-08 19:26:02
字体:
来源:转载
供稿:网友

第7节 自定义按钮

by sintian

  本节重点介绍“目标区域(target area)”交互响应类型。

本节要点:交互图标(interation) 目标区域(target area)交互类型

本例简介:本例和魔板有点象,是通过鼠标的拖拽,将九个小图片组成大图片,如果拖拽的目的地正确,则自动对齐排好,否则回到原位置。将一个大图分为若干块小图,可以用firework的切片功能简单做到。

完成后流程图:

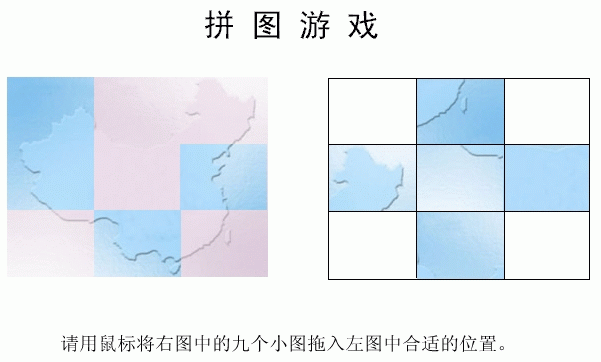

运行界面:

制作步骤:

1、在流程线上拖入一个显示图标,命名为“title”,在其中合适位置,输入“拼图游戏”标题和玩法。如上图文字。

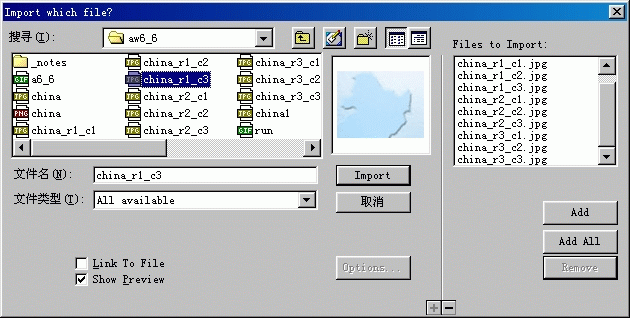

2、使用“file”>>“import...”命令,或工具栏上的导入图标,一次导入多个图像文件。将大图片和分割后的小图片共10个图像文件一次导入。

3、再拖入一个显示图标,命名为“line”,在其中画出九个方块,以方便上面的九个小图定位。然后调各小图位置,如图所示。

4、向流程线上拖入一个交互图标,命名为“target area”。向其右边拖入一个群组图标,命名为“r1_c1”,其作用是设计一块小图的拖动。交互响应类型选择“目标区域(target area)”。

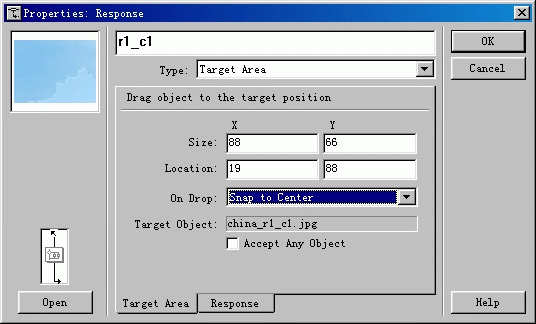

5、双击“r1_c1”图标上面的图标,对其响应进行详细设置。先点按某一个小图片如“china_r1_c1.jpg”,然后将其拖到目的位置。“on drop”选项选择“对齐目的位置的中心(snap to center)”,意思为拖动图片“china_r1_c1.jpg”在目的位置松开鼠标后,图片自动对齐目的区域的中心位置。
  同样方法,设置其它八块小图片。

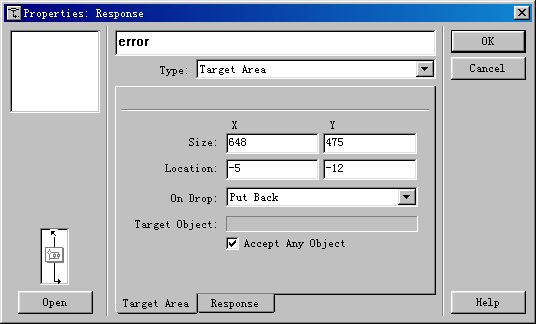

6、再拖一个群组图标到“target area”图标的右边,命名为“error”,其作用是:如果小图片没有被拖到目的位置,那么还回到原来位置。对其响应设置如下图。目的区域设置为整个屏幕,不限定拖动的目标(accept any object)。


补充说明:1、小图片的制作,也可以使用photoshop等图象处理软件。小图片的起始位置可以自由安排。
2、如果你觉得本例中的九个小图像使用了九个小图标看起来有点乱,也可以用一个群组图标。

技巧提示:
1、若对很多图标进行相同或相似的设置,可采用先设置好一个,然后复制,再调整的方法。这样可以更快地设置好多个图标。
2、要对某个对象设置移动、擦除、设置目标区域等操作,可以先打开这个对象,再设置,可以使这个对象显示出来,否则,有时可能看不到要设置的对象。

源文件:点击这里下载
