本节要点:框架图标(framework) 导航图标(navigate)
完成后流程图

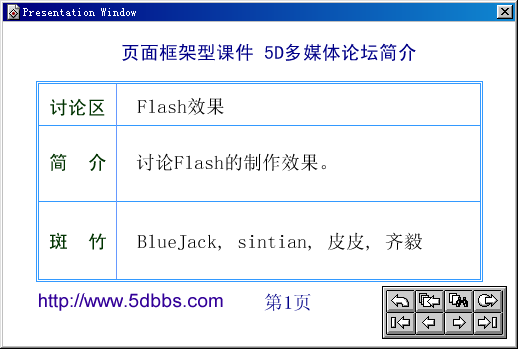

运行界面:
制作步骤:
1、向流程线上依次拖入一个显示图标、一个框架图标和一个计算图标。分别命名为“title”、“frame”、“quit”。“quit”图标的作用是退出程序,其内容为退出函数“quit(0)”。“title”图标内容为标题字。

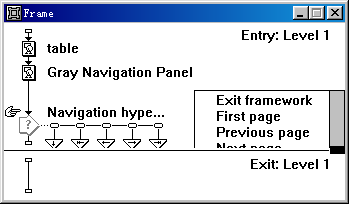

2、框架图标实际上是一个固定的模块。打开框架图标,可以看到其中的内容。
框架图标中分两部分,上面是“进入框架(entry)”部分,这里的图标是在进入框架就被执行的,下面是“退出框架(exit)”部分,是在上面设置的退出框架后要执行的内容,执行完后,跳出框架页,执行框架图标后面的内容。
框架图标中的的交互方式都是按钮,并且使用了“导航图标(navigate)”。导航图标可以方便地链接到其它任何一个图标,因此在页式课件中使用得很广泛。关于导航图标的指向,大家可以自己打开一个导航图标研究一下。

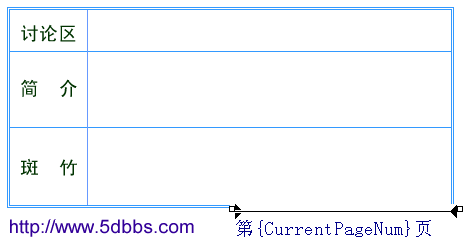

这里的“table”图标内容是自己加上去的,内容如下,其它都是自己生成的。系统变量“currentpagenum”的值是当前框架页的序号,它的值随当前显示的页不同而变化。还要注意设置“table”图标属性为“更新显示变量(update displayed variables)”,这样才能即时显示。
3、拖动一个显示图标到框架图标的右侧,命名为“page1”,并在合适的位置输入相应的内容。
4、将“page1”图标复制几份,并改名为“page2”、“page3”、“page4”,然后打开这几个图标,更改其中的内容。
补充说明:框架导航各按钮含义如下,你也可以用自已定义的按钮,或其它交互响应方式,也可以添加或删减一些按钮。
技巧提示:在框架页型课件中,如果有每页都需要显示的对象,可以将其放在框架之外,或者放在框架入口处显示。
源文件:点击这里下载
