实体关系图

 　　解释

　　实体关系图：简记E-R图是指以实体、关系、属性三个基本概念概括数据的基本结构，从而描述静态数据结构的概念模式。E-R图为实体-联系图，提供了表示实体型、属性和联系的方法，用来描述现实世界的概念模型。E-R模型最常见的运用是在数据库设计的分析阶段，也就是数据库设计者和数据库用户之间的沟通工具和桥梁。E-R模型的作用是建构一个概念数据模型，而概念数据模型正是数据库结构的表示法，而且种表示法与数据库管理系统及数据模型都无关系。

　　构成

　　实体(Entity)：

　　它是关系型数据库的最基本抽像概念，用以描述真实世界的物件。

　　用矩形表示 ，矩形框内写明实体名;比如学生张三丰、学生李寻欢都是实体。

　　实体可细分为:

　　强实体(strong entity)：指不需要依附其他实体而存在的实体。用单边矩形表示。

　　弱实体(weak entity)：是指需要依附其他实体而存在的实体。 用双边矩形表示。

　　属性(Attribute)：　

　　用来描述实体的性质。

　　用椭圆形表示 ，并用无向边将其与相应的实体连接起来;比如学生的姓名、学号、性别、都是属性。

　　属性可分为：

　　简单属性(simple attribute)：已经无法再继续切割成其他有意义的单位。

　　复合属性(composite attribute)：代表未来该属性可以进一步作切割。如：地址属性是由市、县、乡、具体在址等各属性组成。

　　衍生属性(derived attribute )：

　　联系(Relationship)：

　　用表示一实体与另一个实体关系的方式。

　　用菱形表示 ，菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型(1 : 1，1 : n或m : n)就是指存在的三种关系(一对一，一对多，多对多)。 比如老师给学生授课存在授课关系，学生选课存在选课关系。

　　一对一关系：

　　一对多或多对一关系：

　　多对多关系：

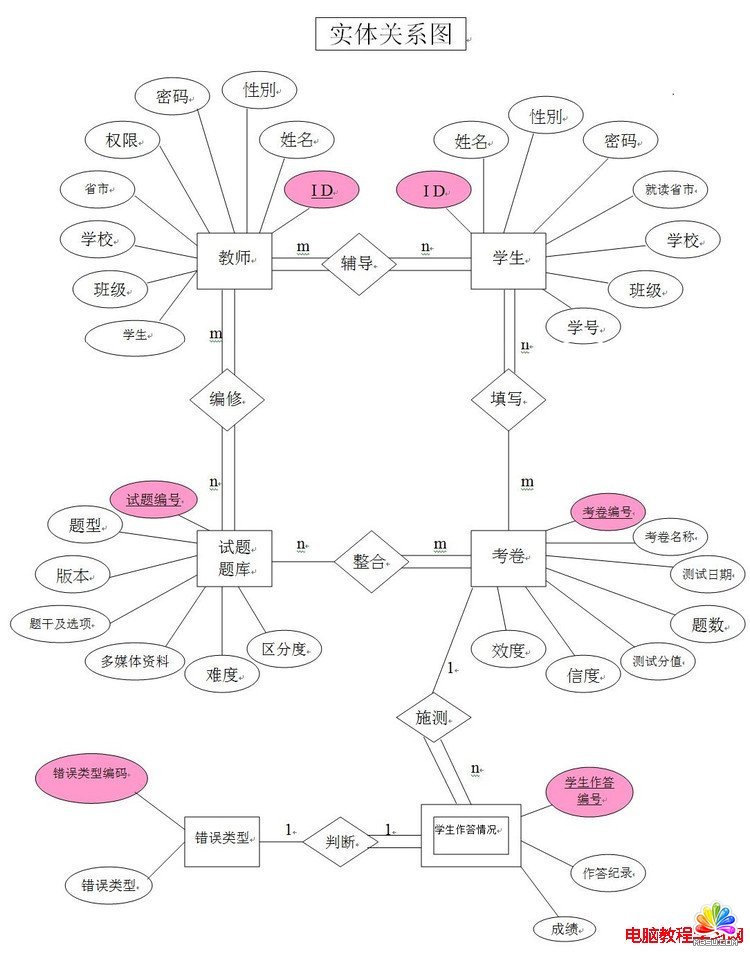

　　具体实体如下：
