linux防火墙配置教程之访问外网web实验（3）

2024-09-05 23:03:50

字体：大中小

来源：转载

供稿：网友

一、实验目标

1、本次实验在“Linux基础网络搭建实验”的基础上，在外网虚拟机上搭建WEB服务，并分别配置外网和网关的防火墙规则，使内网能够访问WEB服务

2、Linux基础网络搭建实验：Linux网络搭建基础实验（1）

3、实验拓扑：　　

linux,防火墙,访问外网

二、实验步骤

1、建立如图所示的网络拓扑结构，内外网联通，网关防火墙也暂时关闭

2、外网测试主机配置

（1）配置本地Yum源

（2）检查系统是否安装WEB服务器，如有，则启动该服务，如没有，则安装该服务

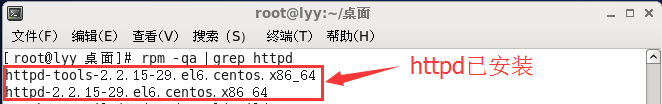

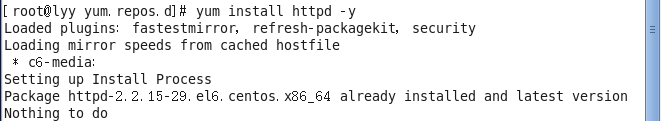

[root@lyy 桌面]# rpm -qa |grep httpd　　//检查系统是否安装WEB[root@lyy 桌面]# yum install httpd -y　　//安装WEB

linux,防火墙,访问外网

（3）检查WEB服务器是否运行正常

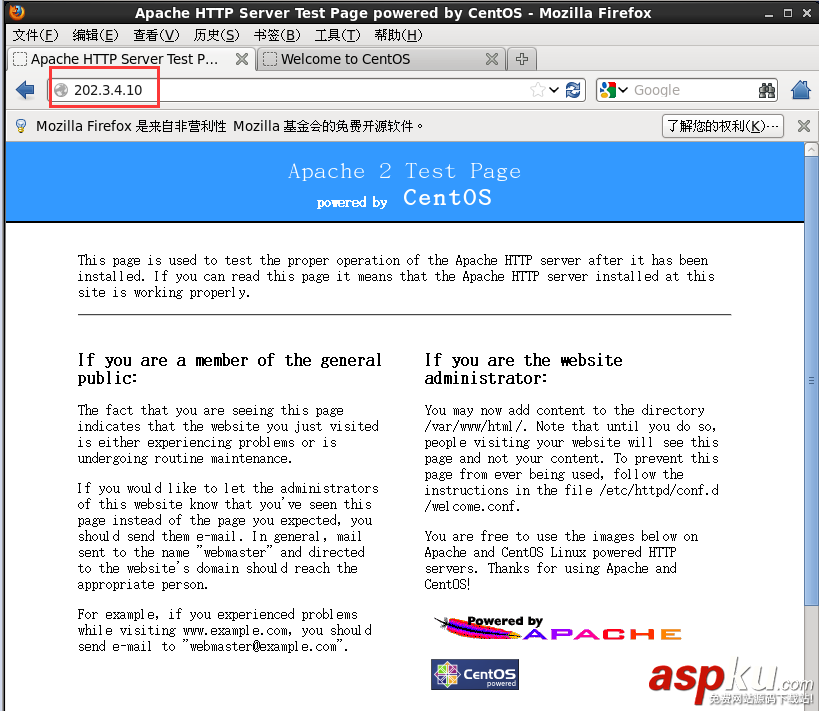

在浏览器中访问202.3.4.10,如出现APACHE的测试页面，则表示WEB服务器正常运行并可以访问

linux,防火墙,访问外网

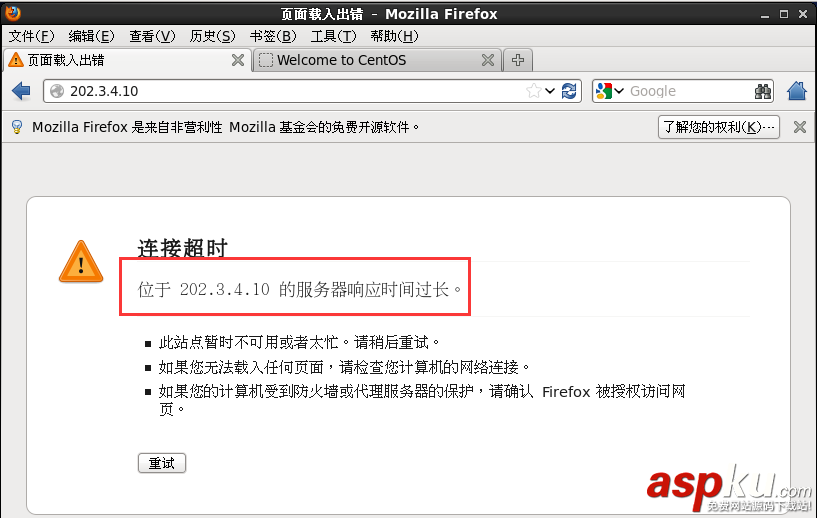

（4）在内网测试机上访问WEB服务器，显示为无法访问

linux,防火墙,访问外网

（5）在外网测试机上对外开放WEB服务

1）清空防火墙规则，设置默认规则

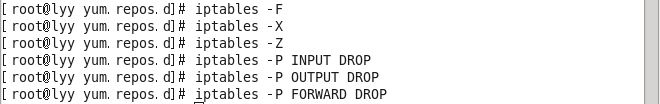

[root@lyy yum.repos.d]# iptables -F[root@lyy yum.repos.d]# iptables -X[root@lyy yum.repos.d]# iptables -Z[root@lyy yum.repos.d]# iptables -P INPUT DROP[root@lyy yum.repos.d]# iptables -P OUTPUT DROP[root@lyy yum.repos.d]# iptables -P FORWARD DROP

linux,防火墙,访问外网

2）设置对外开放WEB服务器

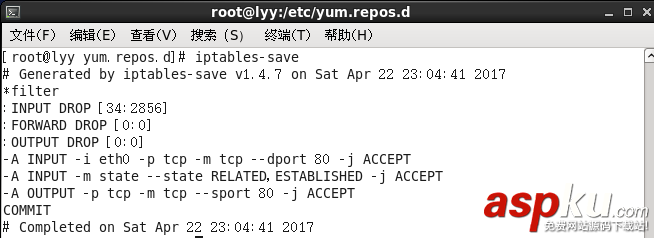

[root@lyy yum.repos.d]# iptables -A INPUT -i eth0 -p tcp --dport 80 -j ACCEPT[root@lyy yum.repos.d]# iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT[root@lyy yum.repos.d]# iptables -A OUTPUT -p tcp --sport 80 -j ACCEPT[root@lyy yum.repos.d]# iptables-save

linux,防火墙,访问外网

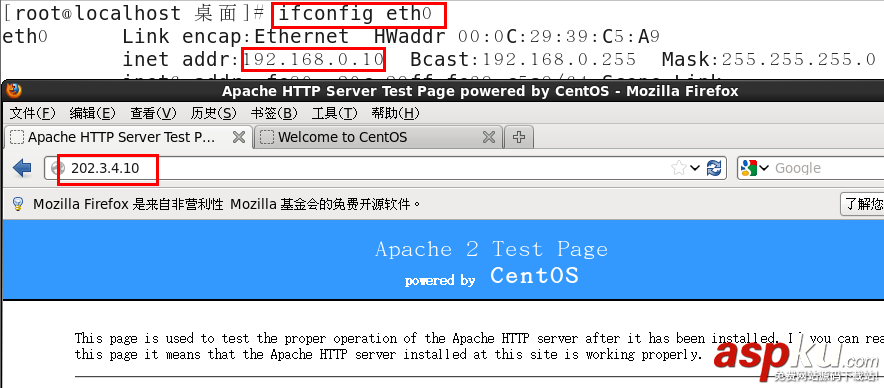

（6）在内网主机上测试访问

linux,防火墙,访问外网

3、在网关上搭建内外网之间的防火墙

（1）启动防火墙

（2）在内网测试主机上访问WEB服务器（应为无法访问）

（3）清空防火墙规则，设置默认规则

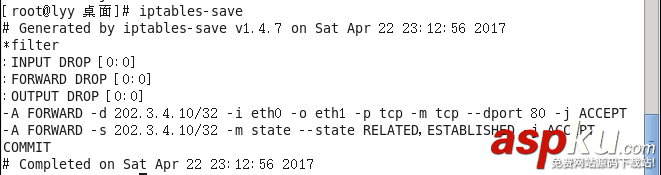

[root@lyy 桌面]# iptables -F[root@lyy 桌面]# iptables -X[root@lyy 桌面]# iptables -Z[root@lyy 桌面]# iptables -P INPUT DROP[root@lyy 桌面]# iptables -P OUTPUT DROP[root@lyy 桌面]# iptables -P FORWARD DROP[root@lyy 桌面]# iptables -A FORWARD -d 202.3.4.10/32 -i eth0 -o eth1 -p tcp -m tcp --dport 80 -j ACCEPT[root@lyy 桌面]# iptables -A FORWARD -s 202.3.4.10/32 -m state --state RELATED,ESTABLISHED -j ACCEPT[root@lyy 桌面]# iptables-save

linux,防火墙,访问外网
