一 环境准备
1.1 基础环境
ntp配置：略 #建议配置ntp服务，保证时间一致性
etcd版本：v3.3.9
防火墙及SELinux：关闭防火墙和SELinux
| 名称 | 地址 | 主机名 | 备注 |
| etcd1 | 172.24.8.71 | etcd1.example.com | 用于保存相关IP信息 |
| docker01 | 172.24.8.72 | docker01.example.com | |
| docker02 | 172.24.8.73 | docker02.example.com | |
# hostnamectl set-hostname etcd1.example.com# hostnamectl set-hostname docker01.example.com# hostnamectl set-hostname docker02.example.com
提示：主机名非必须。
1.2 docker环境
以上所有节点均安装docker，具体方式见《002.docker版本及安装》。
二 etcd节点部署
提示：本环境全部采用docker化，即etcd服务也以docker形式存在。
2.1 etcd基础配置
# mkdir -p /var/log/etcd/ #建议创建etcd日志保存目录# mkdir -p /data/etcd #建议创建单独的etcd数据目录# export HOST_1=172.24.8.71 #设置etcd节点的IP# export DATA_DIR=/data/etcd #设置集群etcd数据节点# REGISTRY=quay.io/coreos/etcd #建议使用此仓库# ETCD_VERSION=latest #设置etcd版本# export NAME_1=etcd1 #设置etcd节点的name# docker volume create --name etcd-data
提示：以上所有操作需要在所有节点操作。
2.3 启动docker etcd集群
[root@etcd1 ~]# docker run / -p 2379:2379 / -p 2380:2380 / --volume=${DATA_DIR}:/etcd-data / --name etcd ${REGISTRY}:${ETCD_VERSION} / /usr/local/bin/etcd / --data-dir=/etcd-data --name ${NAME_1} / --initial-advertise-peer-urls http://${HOST_1}:2380 --listen-peer-urls http://0.0.0.0:2380 / --advertise-client-urls http://${HOST_1}:2379 --listen-client-urls http://0.0.0.0:2379 / --initial-cluster ${NAME_1}=http://${HOST_1}:2380 提示：quay.io/coreos/etcd镜像国内可能无法pull，可在国外节点pull，然后scp至集群节点。
2.4 确认验证
[root@etcd1 ~]# docker ps
[root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl cluster-health
[root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl --endpoints=http://${HOST_1}:2379 member list
三 docker宿主机节点配置
3.1 docker01配置
[root@docker01 ~]# vi /etc/sysconfig/dockerOPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.72:2379'[root@docker01 ~]# systemctl restart docker
3.2 docker02配置
[root@docker02 ~]# vi /etc/sysconfig/dockerOPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.73:2379'[root@docker02 ~]# systemctl restart docker
3.3 创建overlay网络

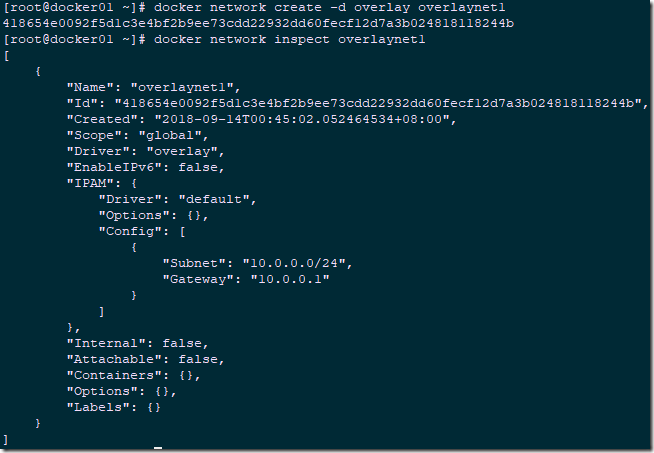

[root@docker01 ~]# docker network create -d overlay overlaynet1418654e0092f5d1c3e4bf2b9ee73cdd22932dd60fecf12d7a3b024818118244b[root@docker01 ~]# docker network inspect overlaynet1

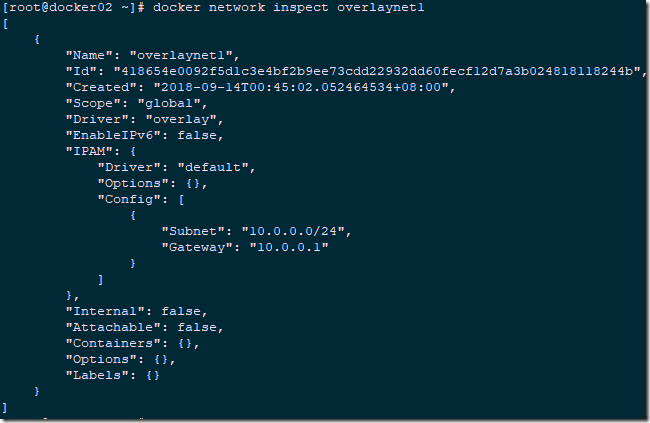

[root@docker02 ~]# docker network inspect overlaynet1
提示：分别在docker01和docker02宿主机查看在docker01上创建的overlay网络，若都存在则表示通过 etcd，网络数据是分布式而不是本地的了。
3.4 测试网络
[root@docker01 ~]# docker run -d --name Container01 --network overlaynet1 training/webapp python app.py[root@docker02 ~]# docker run -d --name Container02 --network overlaynet1 training/webapp python app.py[root@docker01 ~]# docker exec -it 73e984a5528a /bin/bashroot@73e984a5528a:/opt/webapp# ifconfig

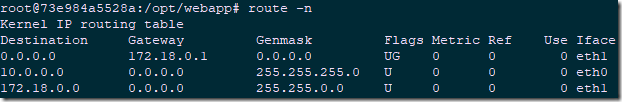

root@73e984a5528a:/opt/webapp# route -n
[root@docker02 ~]# docker exec -it 89eac9521743 /bin/bashroot@89eac9521743:/opt/webapp# ifconfig
说明：
- 所有容器对会存在两个网卡，eth0和eth1；
- 其中 eth1 的网络是一个内部的网段，即普通的 NAT 模式；
- 其中 eth0 是 overlay 网段上分配的IP地址，即 overlay 网络，且 MTU 是 1450 而不是 1500；
- 只有同一个 overlay 网络中的容器之间的通信才会通过 eth0，其它所有通信还是经过 eth1。
[root@docker01 ~]# brctl show

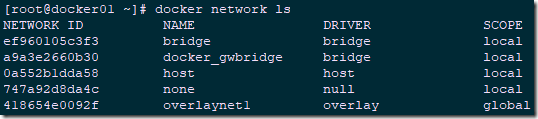

[root@docker01 ~]# docker network ls
其他引用：
- Docker 在每个节点上创建了两个 linux bridge，一个用于 overlay 网络，一个用于非 overlay 的 NAT 网络（docker_gwbridge）；
- 容器内的到overlay 网络的其它容器的网络流量走容器的 overlay 网卡（eth0），其它网络流量走容器的 NAT 网卡（eth1）；
- 当前 Docker 创建 vxlan 隧道的ID范围为 256～1000，因而最多可以创建745个网络，因此，本例中的这个 vxlan 隧道使用的 ID 是 256；
- Docker vxlan 驱动使用 4789 UDP 端口；
- overlay网络模型底层需要类似 consul 或 etcd 的 KV 存储系统进行消息同步；
- Docker overlay 不使用多播；
- Overlay 网络中的容器处于一个虚拟的大二层网络中，
