有限状态机（finite state machine）简称FSM，表示有限个状态及在这些状态之间的转移和动作等行为的数学模型，在计算机领域有着广泛的应用。FSM是一种逻辑单元内部的一种高效编程方法，在服务器编程中，服务器可以根据不同状态或者消息类型进行相应的处理逻辑，使得程序逻辑清晰易懂。

那有限状态机通常在什么地方被用到？

处理程序语言或者自然语言的 tokenizer,自底向上解析语法的parser，
各种通信协议发送方和接受方传递数据对消息处理，游戏AI等都有应用场景。

状态机有以下几种实现方法，我将一一阐述它们的优缺点。

一、使用if/else if语句实现的FSM
使用if/else if语句是实现的FSM最简单最易懂的方法，我们只需要通过大量的if /else if语句来判断状态值来执行相应的逻辑处理。

看看下面的例子，我们使用了大量的if/else if语句实现了一个简单的状态机，做到了根据状态的不同执行相应的操作，并且实现了状态的跳转。

//比如我们定义了小明一天的状态如下enum{  GET_UP,  GO_TO_SCHOOL,  HAVE_LUNCH,  GO_HOME,  DO_HOMEWORK,  SLEEP,};int main(){  int state = GET_UP;  //小明的一天  while (1)  {    if (state == GET_UP)    {      GetUp(); //具体调用的函数      state = GO_TO_SCHOOL; //状态的转移    }    else if (state == GO_TO_SCHOOL)    {      Go2School();      state = HAVE_LUNCH;    }    else if (state == HAVE_LUNCH)    {      HaveLunch();    }    ...    else if (state == SLEEP)    {      Go2Bed();      state = GET_UP;    }  }  return 0;}

看完上面的例子，大家有什么感受？是不是感觉程序虽然简单易懂，但是使用了大量的if判断语句，使得代码很低端，同时代码膨胀的比较厉害。这个状态机的状态仅有几个，代码膨胀并不明显，但是如果我们需要处理的状态有数十个的话，该状态机的代码就不好读了。

二、使用switch实现FSM

使用switch语句实现的FSM的结构变得更为清晰了，其缺点也是明显的：这种设计方法虽然简单，通过一大堆判断来处理，适合小规模的状态切换流程，但如果规模扩大难以扩展和维护。

int main(){  int state = GET_UP;  //小明的一天  while (1)  {    switch(state)    {    case GET_UP:      GetUp(); //具体调用的函数      state = GO_TO_SCHOOL; //状态的转移      break;    case GO_TO_SCHOOL:      Go2School();      state = HAVE_LUNCH;      break;    case HAVE_LUNCH:      HaveLunch();      state = GO_HOME;      break;      ...    default:      break;    }  }  return 0;}

三、使用函数指针实现FSM

使用函数指针实现FSM的思路：建立相应的状态表和动作查询表，根据状态表、事件、动作表定位相应的动作处理函数，执行完成后再进行状态的切换。

当然使用函数指针实现的FSM的过程还是比较费时费力，但是这一切都是值得的，因为当你的程序规模大时候，基于这种表结构的状态机，维护程序起来也是得心应手。

下面给出一个使用函数指针实现的FSM的框架：

我们还是以“小明的一天”为例设计出该FSM。

先给出该FSM的状态转移图：

Linux,有限状态机,FSM

下面讲解关键部分代码实现

首先我们定义出小明一天的活动状态

//比如我们定义了小明一天的状态如下enum{  GET_UP,  GO_TO_SCHOOL,  HAVE_LUNCH,  DO_HOMEWORK,  SLEEP,};

我们也定义出会发生的事件

enum{  EVENT1 = 1,  EVENT2,  EVENT3,};

定义状态表的数据结构

typedef struct FsmTable_s{  int event;  //事件  int CurState; //当前状态  void (*eventActFun)(); //函数指针  int NextState; //下一个状态}FsmTable_t;

接下来定义出最重要FSM的状态表，我们整个FSM就是根据这个定义好的表来运转的。

FsmTable_t XiaoMingTable[] ={  //{到来的事件，当前的状态，将要要执行的函数，下一个状态}  { EVENT1, SLEEP,      GetUp,    GET_UP },  { EVENT2, GET_UP,     Go2School,  GO_TO_SCHOOL },  { EVENT3, GO_TO_SCHOOL,  HaveLunch,  HAVE_LUNCH },  { EVENT1, HAVE_LUNCH,   DoHomework,  DO_HOMEWORK },  { EVENT2, DO_HOMEWORK,   Go2Bed,    SLEEP },  //add your codes here};

状态机的注册、状态转移、事件处理的动作实现

/*状态机注册*/void FSM_Regist(FSM_t* pFsm, FsmTable_t* pTable){  pFsm->FsmTable = pTable;}/*状态迁移*/void FSM_StateTransfer(FSM_t* pFsm, int state){  pFsm->curState = state;}/*事件处理*/void FSM_EventHandle(FSM_t* pFsm, int event){  FsmTable_t* pActTable = pFsm->FsmTable;  void (*eventActFun)() = NULL; //函数指针初始化为空  int NextState;  int CurState = pFsm->curState;  int flag = 0; //标识是否满足条件  int i;  /*获取当前动作函数*/  for (i = 0; i<g_max_num; i++)  {    //当且仅当当前状态下来个指定的事件，我才执行它    if (event == pActTable[i].event && CurState == pActTable[i].CurState)    {      flag = 1;      eventActFun = pActTable[i].eventActFun;      NextState = pActTable[i].NextState;      break;    }  }  if (flag) //如果满足条件了  {    /*动作执行*/    if (eventActFun)    {      eventActFun();    }    //跳转到下一个状态    FSM_StateTransfer(pFsm, NextState);  }  else  {    // do nothing  }}

主函数我们这样写，然后观察状态机的运转情况

int main(){  FSM_t fsm;  InitFsm(&fsm);  int event = EVENT1;   //小明的一天,周而复始的一天又一天，进行着相同的活动  while (1)  {    printf("event %d is coming.../n", event);    FSM_EventHandle(&fsm, event);    printf("fsm current state %d/n", fsm.curState);    test(&event);     sleep(1); //休眠1秒，方便观察  }  return 0;}

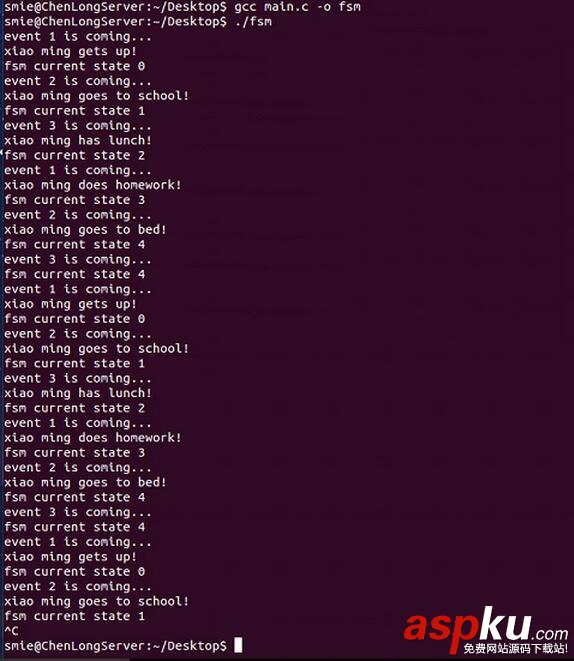

看一看该状态机跑起来的状态转移情况：
