一、Docker 容器监控报警方式

grafana,docker,图表

　　接着上篇文章的记录，看到grafana的版本已经更新到4.2了，并且在4.0以后的版本中，加入了Alert Notifications 功能，这样在对容器监控完，可以加入报警规则。根据官网介绍，报警方式也有很多种，常见的Email、Slack即时通讯、webhook等。

　　本篇记录的是邮件的报警设置。环境和上篇基本一致，都是在Docker 平台测试环境下，另外本篇使用的grafana容器的版本是用的 dockerhub上最新版本，该版本为grafana/grafana：latest；还有一点需要说明，由于该容器是使用了docker file 生成的，并且容器进程grafana-server 的服务启动脚本是run.sh，所以我们要对run.sh进行修改，之后重启容器，然后去界面上配置。

　　整体大概步骤：创建容器-->修改容器内的run.sh文件，添加smtp相关配置 -->重启容器-->登陆grafana 界面，添加报警Notifications-->添加inFluxdb数据源-->编辑Graph，定义报警规则-->测试报警邮件验证

二、部署grafana容器并配置邮件报警

1.运行创建一个grafana 容器

[root@docker ~]# docker run -d -p 80:3000 -e INFLUXDB_HOST=localhost -e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=root -e INFLUXDB_PASS=root --link influxsrv:influxsrv --name grafana-alerting grafana/grafanaf9495c492b9e4c735f0002d47fc4af668691f83e60b70d7b09defbfa2c806f6d

2.修改容器内grafana服务运行的脚本

分为2种方法，

　　第一种：

　　将grafana-alerting 容器内的 run.sh 拷贝到宿主机上进行修改，修改完成后再copy 过去覆盖替换即可

[root@docker ~]# docker cp grafana-alerting:/run.sh /tmp/run.sh

　　编辑/tmp/run.sh 文件（后面会给出文件完整内容）修改完成后，将该脚本替换容器内的脚本

[root@docker ~]# docker cp /tmp/run.sh grafana-alerting:/run.sh

　　第二种：

　　进入到容器内，先apt-get update 更新系统，之后安装vim（默认官方镜像内，没有找到vim、vi、nano类似的编辑器。我是没有找到哈，也许可能会有），这个方式就不细说了吧。

run.sh 文件完整内容如下：

#!/bin/bash -e: "${GF_PATHS_DATA:=/var/lib/grafana}": "${GF_PATHS_LOGS:=/var/log/grafana}": "${GF_PATHS_PLUGINS:=/var/lib/grafana/plugins}": "${GF_SMTP_ENABLED:=true}": "${GF_SMTP_HOST:=smtp.163.com:25}": "${GF_SMTP_USER:=fkcloudstack@163.com}": "${GF_SMTP_PASSWORD:=fuck123}": "${GF_SMTP_FROM_ADDRESS:=fkcloudstack@163.com}"chown -R grafana:grafana "$GF_PATHS_DATA" "$GF_PATHS_LOGS"chown -R grafana:grafana /etc/grafanaif [ ! -z ${GF_AWS_PROFILES+x} ]; then mkdir -p ~grafana/.aws/ touch ~grafana/.aws/credentials for profile in ${GF_AWS_PROFILES}; do  access_key_varname="GF_AWS_${profile}_ACCESS_KEY_ID"  secret_key_varname="GF_AWS_${profile}_SECRET_ACCESS_KEY"  region_varname="GF_AWS_${profile}_REGION"  if [ ! -z "${!access_key_varname}" -a ! -z "${!secret_key_varname}" ]; then   echo "[${profile}]" >> ~grafana/.aws/credentials   echo "aws_access_key_id = ${!access_key_varname}" >> ~grafana/.aws/credentials   echo "aws_secret_access_key = ${!secret_key_varname}" >> ~grafana/.aws/credentials   if [ ! -z "${!region_varname}" ]; then    echo "region = ${!region_varname}" >> ~grafana/.aws/credentials   fi  fi done chown grafana:grafana -R ~grafana/.aws chmod 600 ~grafana/.aws/credentialsfiif [ ! -z "${GF_INSTALL_PLUGINS}" ]; then OLDIFS=$IFS IFS=',' for plugin in ${GF_INSTALL_PLUGINS}; do grafana-cli --pluginsDir "${GF_PATHS_PLUGINS}" plugins install ${plugin} done IFS=$OLDIFSfiexec gosu grafana /usr/sbin/grafana-server / --homepath=/usr/share/grafana    / --config=/etc/grafana/grafana.ini   / cfg:default.paths.data="$GF_PATHS_DATA" / cfg:default.paths.logs="$GF_PATHS_LOGS" / cfg:default.paths.plugins="$GF_PATHS_PLUGINS" / cfg:default.smtp.enabled="$GF_SMTP_ENABLED" / cfg:default.smtp.host="$GF_SMTP_HOST" / cfg:default.smtp.user="$GF_SMTP_USER" / cfg:default.smtp.password="$GF_SMTP_PASSWORD" /cfg:default.smtp.from_address="$GF_SMTP_FROM_ADDRESS"

文件较容器内的文件只增加了10汗内容。前半部分加入的内容：

: "${GF_SMTP_ENABLED:=true}"　　　　#启用smtp配置: "${GF_SMTP_HOST:=smtp.163.com:25}"　　　　#smtp服务器的地址：端口: "${GF_SMTP_USER:=fkcloudstack@163.com}"　　　　#认证的邮箱账户: "${GF_SMTP_PASSWORD:=fuck123}"　　　　#邮箱密码（注：163使用的客户端授权码作为用户密码）: "${GF_SMTP_FROM_ADDRESS:=fkcloudstack@163.com}"　　　　#邮箱发件人地址，注意！此处一定要和上面的邮箱认证账户保持一致。不然会报553错误。！！！

后半部分加入的内容：

cfg:default.smtp.enabled="$GF_SMTP_ENABLED" / cfg:default.smtp.host="$GF_SMTP_HOST" / cfg:default.smtp.user="$GF_SMTP_USER" / cfg:default.smtp.password="$GF_SMTP_PASSWORD" /cfg:default.smtp.from_address="$GF_SMTP_FROM_ADDRESS"

小注释：

　　Grafana服务器有一些配置选项，可以在.ini配置文件中指定或使用环境变量指定。默认配置文件路径/etc/grafana/grafana.ini，也可以在启动grafana-server时指定配置文件路径。

　　环境变量格式：GF_<SectionName>_<KeyName> ；其中SectionName指的是配置文件中的中括号中的节名称，KeyName 指的是参数名称。要大写。

　　cfg:default.smtp.host：这是在grafana 脚本启动时指定的参数。

3.修改完脚本，重启该容器，相当于重启服务

[root@docker ~]# docker stop grafana-alertinggrafana-alerting[root@docker ~]# docker start grafana-alertinggrafana-alerting

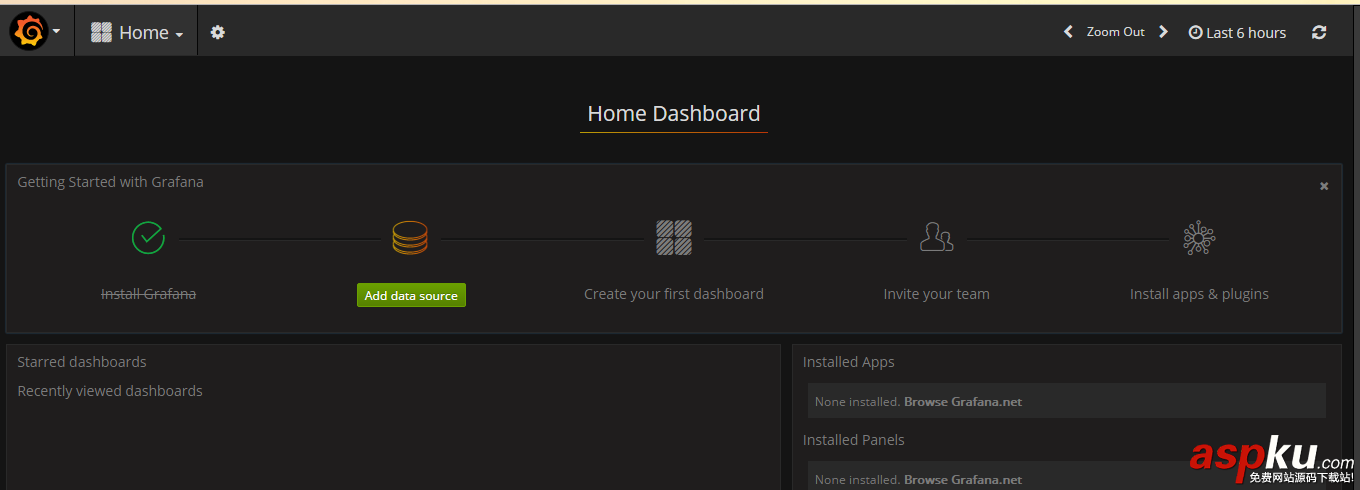

4.打开浏览器，访问http://ip,首页如下：

grafana,docker,图表

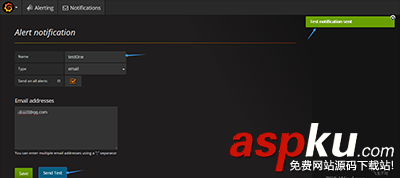

添加一个通知组，（可添加多个，方便分组发送报警设置）

grafana,docker,图表

Name: 定义一个通知名，可在后期的Graph 添加Alert 报警规则时，指定Send to

Type：这里定义的email

Email addresses：定义接收人邮件列表

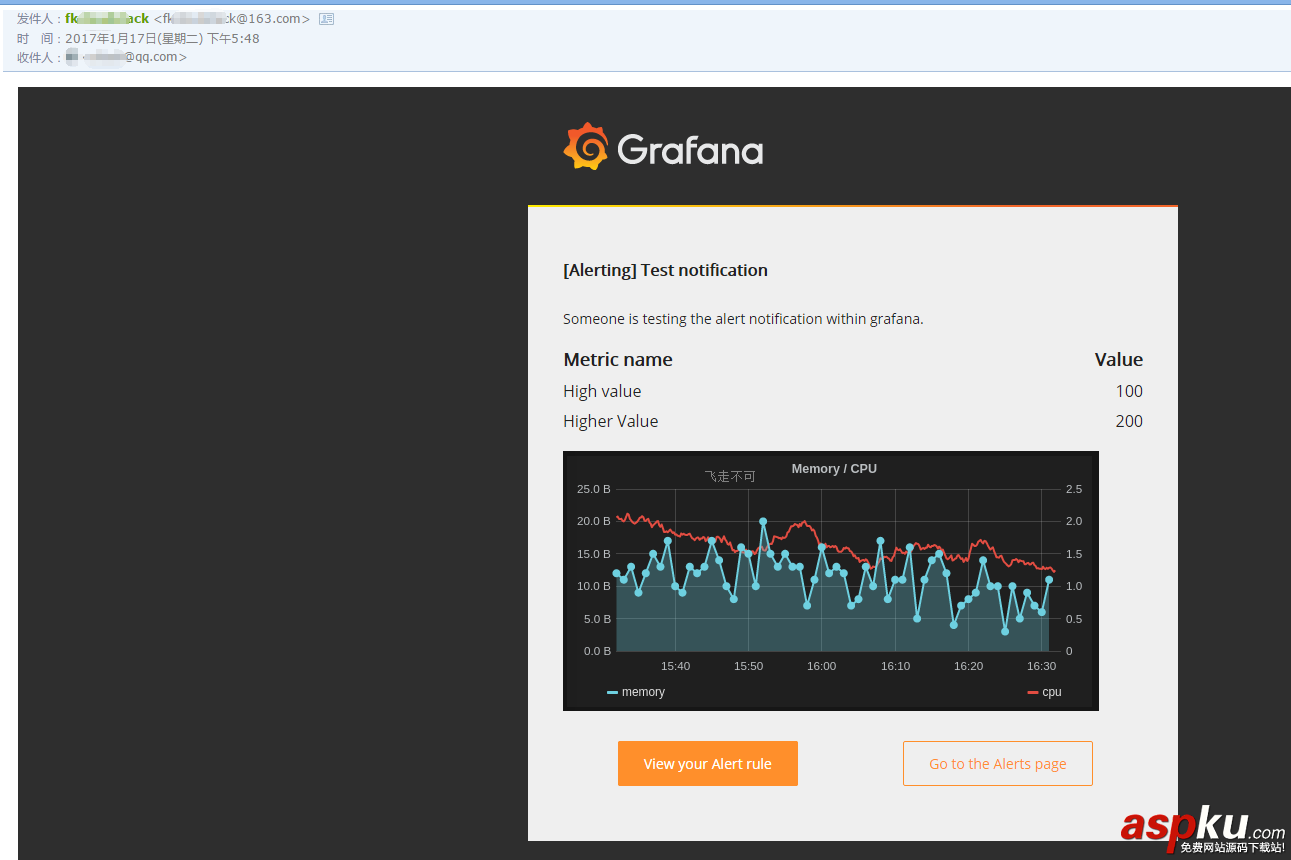

最后保存，点击SendTest，如果你的邮箱收到以下邮件，配置就成功了。

grafana,docker,图表

5.添加数据源，和上篇内容中添加信息一样。此步就略过啦。

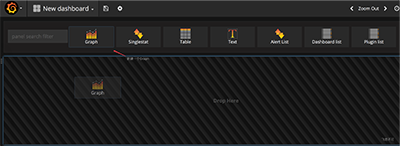

6.添加一个Dashboard

grafana,docker,图表

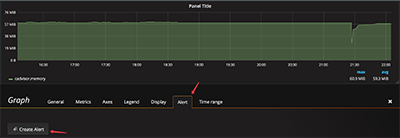

然后新建一个Graph，编辑，下面有个Alert，，创建一个Alert。如下图：

grafana,docker,图表

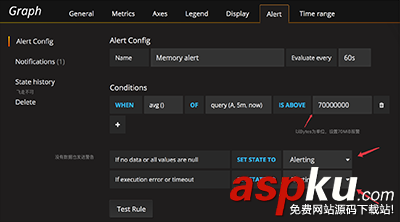

Alert Config 填写内容如下：

grafana,docker,图表

Notifications处填写如下：

主要选择发送到之前定义的通知组

grafana,docker,图表

7.进入所监控的容器内，使用以下命令模拟内存升高

进入容器：

[root@docker ~]# docker exec -it cadvisor /bin/ash

使用dd命令，如下：

/ # swapoff -a/ # dd if=/dev/zero of=/dev/shm/test bs=1k count=80000kdd: writing '/dev/shm/test': No space left on device65537+0 records in65536+0 records out

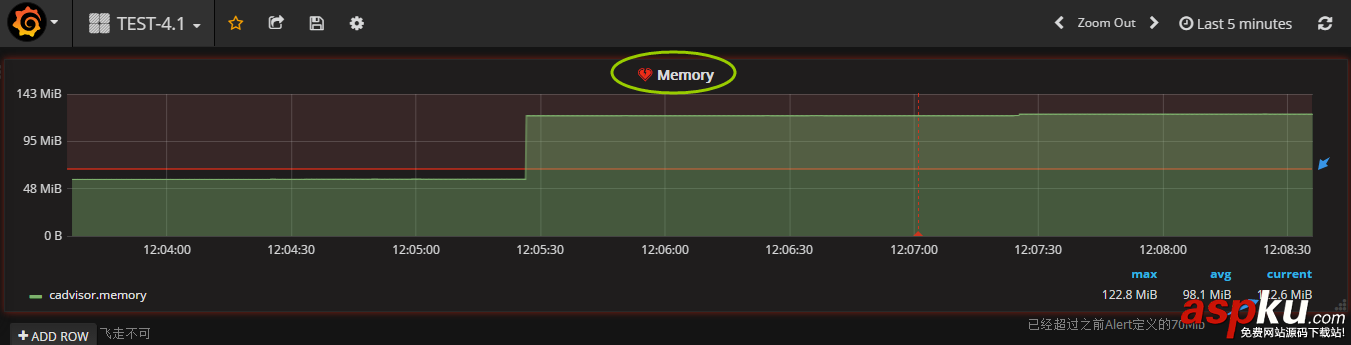

然后观察Grafana的graph 界面，可以发现报警规则已经生效，可以登录设定的邮箱，看下有无收到邮件。

grafana,docker,图表

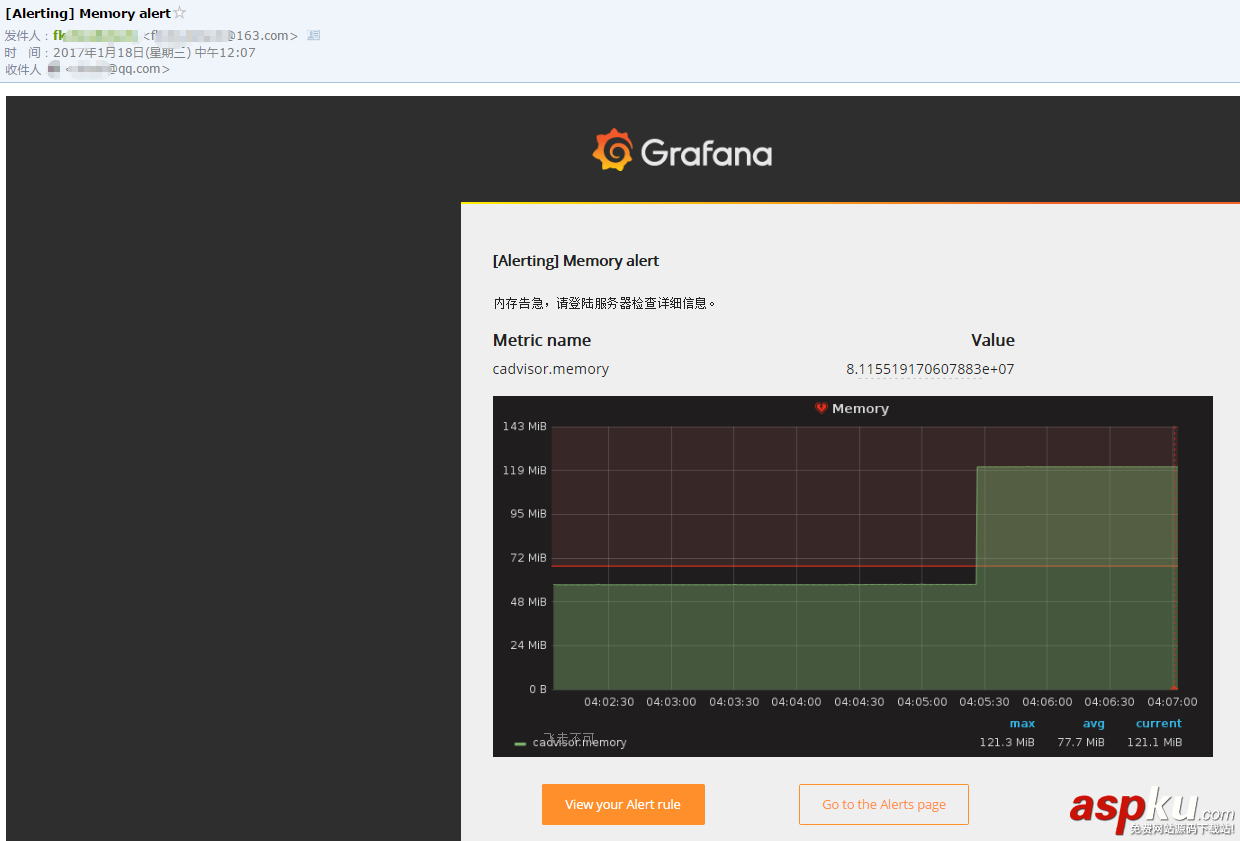

邮件内容如下：

grafana,docker,图表

释放内存，只需要删除/dev/shm/test 文件即可。

/ # rm -f /dev/shm/test

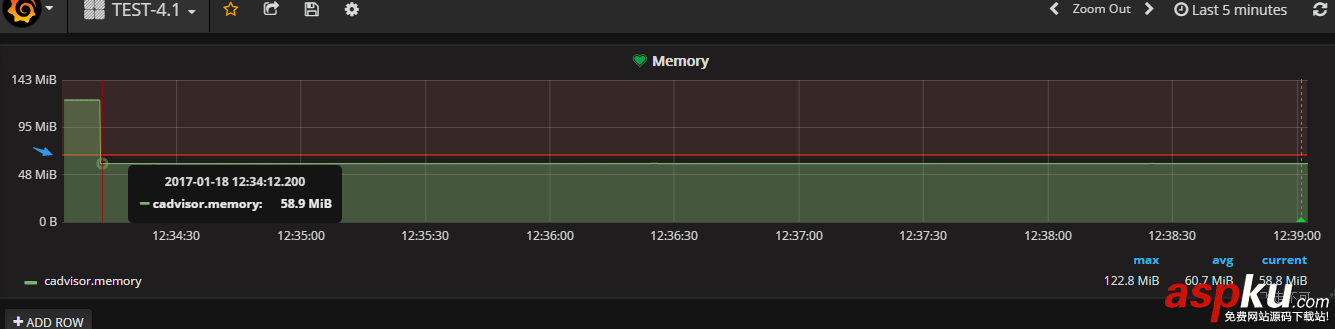

等待5分钟（这个5分钟是在报警规则那定义的5m）后，警告就会解除。♥ 的颜色也会由红色变成绿色

grafana,docker,图表

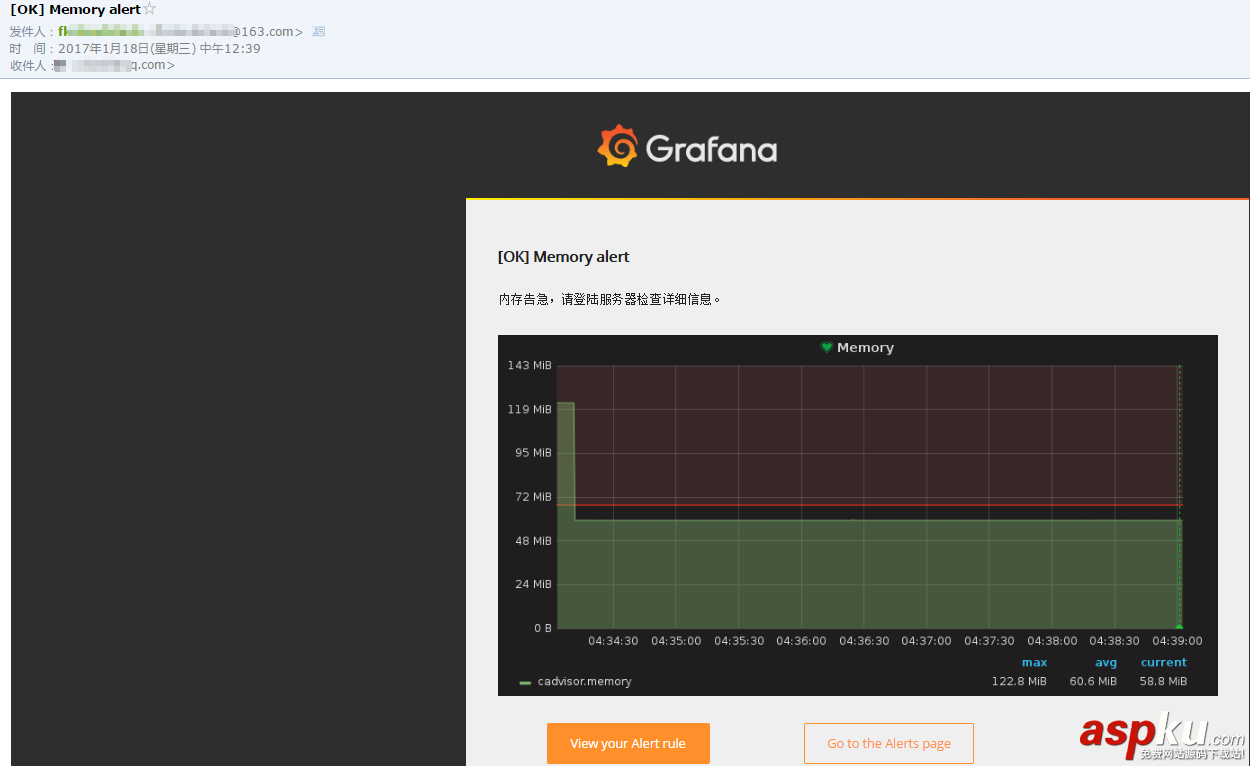

OK的邮件也已经收到，如下 :)

grafana,docker,图表

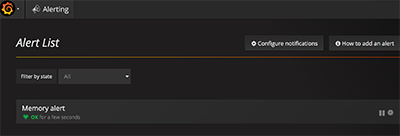

另外，可以在Alerting--Alert Llist中查看警告列表。

grafana,docker,图表

三、后记

　　目前Grafana 只支持graph添加报警规则，官方说后续会支持Singlestat和Table 面板，详细介绍的，可以参考这里。grafana监控报警方面暂时学习记录到这里吧，后期有什么扩展学习，在继续分享。文中有不足之处，还望大家多多指教。如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对VEVB武林网网站的支持！
