keepalived的HA分为抢占模式和非抢占模式,抢占模式即MASTER从故障中恢复后,会将VIP从BACKUP节点中抢占过来。非抢占模式即MASTER恢复后不抢占BACKUP升级为MASTER后的VIP。下面分别介绍CentOS7下抢占模式和非抢占模式的配置方式:
1、方案规划
VIP | IP | 主机名 | Nginx端口 |
192.168.1.210 | 192.168.1.201 | nginx-01 | 80 |
192.168.1.210 | 192.168.1.202 | nginx-02 | 80 |
两台服务器的VIP为:192.168.1.210
分别在两台WEB服务器安装nginx和keepalived:
1、安装Nginx,请参考《Nginx源码安装》
2、安装Keepalived,请参考《Keepalived安装与配置》
3、防火墙添加arrp组播规则,或关闭防火墙
1> iptables
shell> vi /etc/sysconfig/iptables -A INPUT -p vrrp -d 224.0.0.18/32 -j ACCEPT
2> firewall
firewall-cmd --direct --permanent --add-rule ipv4 filter INPUT 0 --in-interface enp4s0 --destination 224.0.0.18 --protocol vrrp -j ACCEPTfirewall-cmd --reload
4、关闭selinux
shell> vi /etc/sysconfig/selinux#修改:SELINUX=disabled#setenforce 0
2、抢占模式配置
编辑/etc/keepalived/keepalived.conf
配置文件
1> MASTER(192.168.1.201):
global_defs { router_id nginx_01 #标识本节点的名称,通常为hostname}## keepalived会定时执行脚本并对脚本执行的结果进行分析,动态调整vrrp_instance的优先级。##如果脚本执行结果为0,并且weight配置的值大于0,则优先级相应的增加。如果脚本执行结果非0,##并且weight配置的值小于 0,则优先级相应的减少。其他情况,维持原本配置的优先级,即配置文件中priority对应的值。vrrp_script chk_nginx { script "/etc/keepalived/nginx_check.sh" interval 2 #每2秒检测一次nginx的运行状态 weight -20 #失败一次,将自己的优先级-20}vrrp_instance VI_1 { state MASTER # 状态,主节点为MASTER,备份节点为BACKUP interface enp0s3 # 绑定VIP的网络接口,通过ifconfig查看自己的网络接口 virtual_router_id 51 # 虚拟路由的ID号,两个节点设置必须一样,可选IP最后一段使用,相同的VRID为一个组,他将决定多播的MAC地址 mcast_src_ip 192.168.1.201 # 本机IP地址 priority 100 # 节点优先级,值范围0~254,MASTER要比BACKUP高 advert_int 1 # 组播信息发送时间间隔,两个节点必须设置一样,默认为1秒 # 设置验证信息,两个节点必须一致 authentication { auth_type PASS auth_pass 1111 } # 虚拟IP,两个节点设置必须一样。可以设置多个,一行写一个 virtual_ipaddress { 192.168.1.210 } track_script { chk_nginx # nginx存活状态检测脚本 }}
2> BACKUP(192.168.1.202)
global_defs { router_id nginx_02}vrrp_script chk_nginx { script "/etc/keepalived/nginx_check.sh" interval 2 weight -20}vrrp_instance VI_1 { state BACKUP interface enp0s3 virtual_router_id 51 mcast_src_ip 192.168.1.202 priority 90 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.1.210 } track_script { chk_nginx }}
3> 创建nginx服务检测脚本
分别在主备服务器/etc/keepalived
目录下创建nginx_check.sh
脚本,并为其添加执行权限chmod +x /etc/keepalived/nginx_check.sh
。用于keepalived定时检测nginx的服务状态,如果nginx停止了,会尝试重新启动nginx,如果启动失败,会将keepalived进程杀死,将vip漂移到备份机器上。
#!/bin/bashA=`ps -C nginx --no-header | wc -l`if [ $A -eq 0 ];then /opt/nginx/sbin/nginx #尝试重新启动nginx sleep 2 #睡眠2秒 if [ `ps -C nginx --no-header | wc -l` -eq 0 ];then killall keepalived #启动失败,将keepalived服务杀死。将vip漂移到其它备份节点 fifi
4> 启动keepalived服务
shell> service keepalived startshell> ps -ef | grep keepalived[root@localhost ~]# ps -ef | grep keepalivedroot 865 1 0 23:36 ? 00:00:00 keepalived -Droot 869 865 0 23:36 ? 00:00:00 keepalived -Droot 870 865 0 23:36 ? 00:00:00 keepalived -D
如果看到如上进程信息,表示keepalived已经启动成功。下面用ip add
命令查看vip绑定的情况,如下图所示:
从上图可以看出,vip地址192.168.1.210绑定在MASTER(192.168.1.201)的enp0s3网卡上。
5> 测试故障转移
将MASTER上的keepalived停止,查看vip是否会漂移到192.168.2.202上。
停止201的keepalived服务:
shell> service keepalived stopshell> ip addr

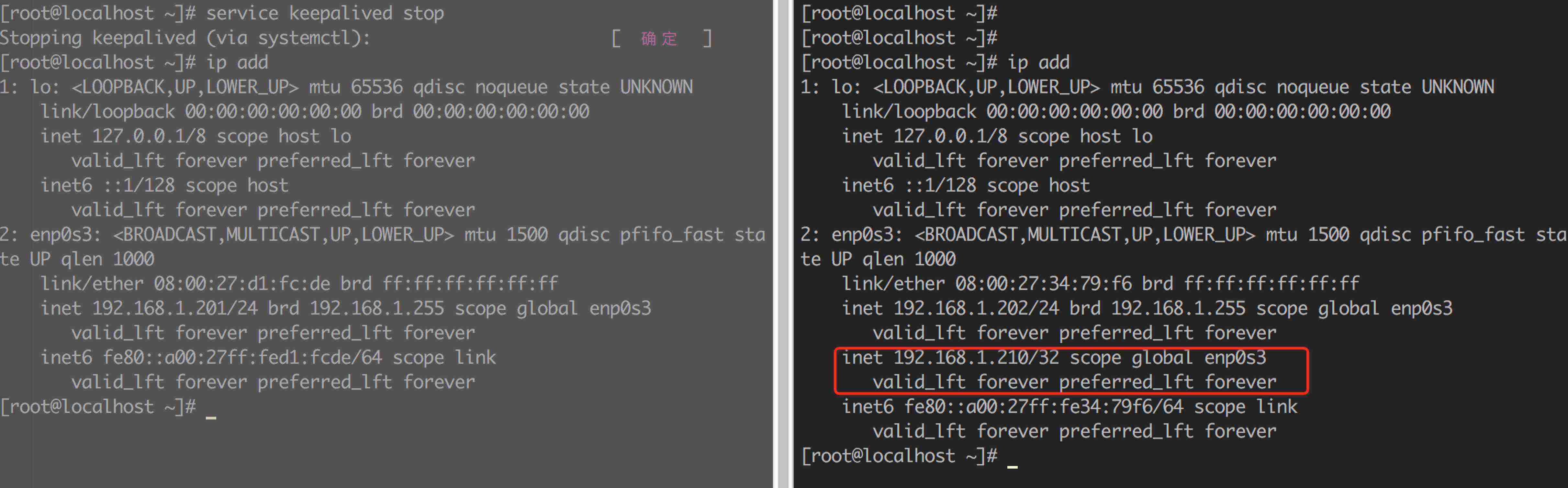

从上图可以看出,vip已经成功从201漂移到了202。此时再将201的keepalived服务启动后,由于201是MASTER,所以会将202的VIP抢占过来。
启动201的keepalived服务:
shell> service keepalived start

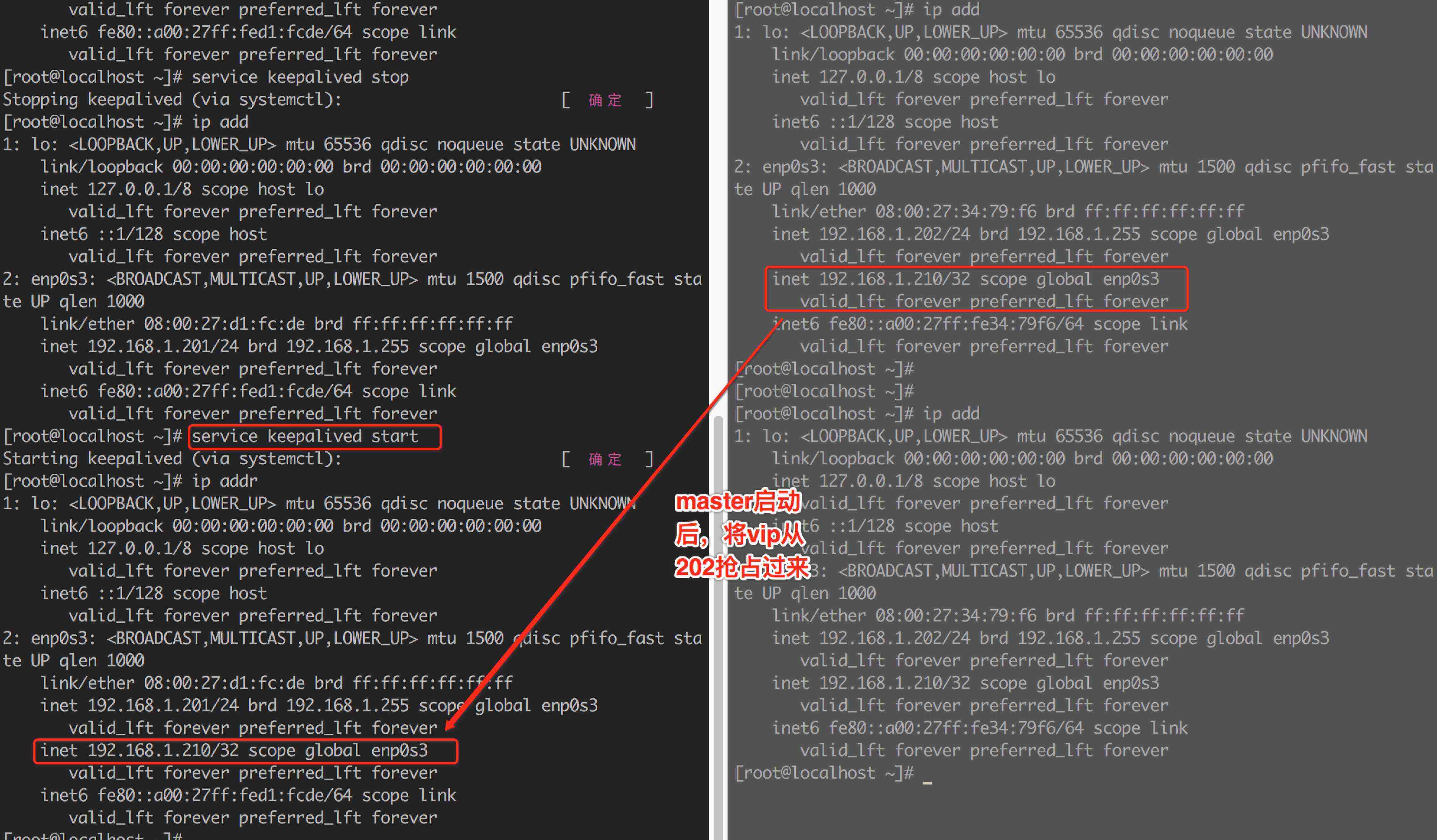

结果VIP又回到了201,如下图所示:
3、非抢占模式
master从故障中恢复后,不会抢占备份节点的vip
1> MASTER(192.168.1.201):
global_defs { router_id nginx_01 #标识本节点的名称,通常为hostname}vrrp_script chk_nginx { script "/etc/keepalived/nginx_check.sh" interval 2 weight -20}vrrp_instance VI_1 { state BACKUP interface enp0s3 virtual_router_id 51 mcast_src_ip 192.168.1.201 priority 100 advert_int 1 nopreempt authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.1.210 } track_script { chk_nginx # nginx存活状态检测脚本 }}
2> BACKUP(192.168.1.202)
global_defs { router_id nginx_02}vrrp_script chk_nginx { script "/etc/keepalived/nginx_check.sh" interval 2 weight -20}vrrp_instance VI_1 { state BACKUP interface enp0s3 virtual_router_id 51 mcast_src_ip 192.168.1.202 priority 90 advert_int 1 nopreempt authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.1.210 } track_script { chk_nginx }}
和非抢占模式的配置相比,只改了两个地方:
1> 在vrrp_instance块下两个节点各增加了nopreempt指令,表示不争抢vip
2> 节点的state都为BACKUP
两个keepalived节点都启动后,默认都是BACKUP状态,双方在发送组播信息后,会根据优先级来选举一个MASTER出来。由于两者都配置了nopreempt,所以MASTER从故障中恢复后,不会抢占vip。这样会避免VIP切换可能造成的服务延迟。
