全面了解Nginx中的HTTP协议相关模块配置

要理解 HTTP 模块配置解析的过程，首先需要对 nginx 的配置文件结构做一个了解

nginx 的配置文件是用树状结构组织的，每个 NGX_CORE_MODULE 作为根统领着其下的所有配置项

而如下图所示，HTTP 模块的配置被分成了 main、server、location 三层

整个 nginx 配置解析的过程其实就是这棵树的深度遍历过程

而遍历 HTTP 子树的函数就是下面要介绍的 ngx_http_block

配置文件解析 -- http 配置块
当我们需要使用 http 模块的时候，我们需要在配置文件中加入 http 配置块：

http { // http 配置块 {{{  include    mime.types;  default_type application/octet-stream;  #log_format main '$remote_addr - $remote_user [$time_local] "$request" '  #         '$status $body_bytes_sent "$http_referer" '  #         '"$http_user_agent" "$http_x_forwarded_for"';  #access_log logs/access.log main;  sendfile    on;  #tcp_nopush   on;  #keepalive_timeout 0;  keepalive_timeout 65;  #gzip on;  server {    listen    8001;    server_name localhost;    #autoindex  on;    #charset koi8-r;    #access_log logs/host.access.log main;    location / {      root  /var/www/;      index index.html index.htm index.php;

在 http 配置块中，我们配置了 http 连接相关的信息，HTTP 框架也正是从这里启动的.

在 nginx 初始化的过程中，执行了 ngx_init_cycle 函数，其中进行了配置文件解析，调用了 ngx_conf_parse 函数

配置文件解析

函数 ngx_conf_handler 根据配置项的 command 调用了对应的 set 回调函数

// static ngx_int_t ngx_conf_handler(ngx_conf_t *cf, ngx_int_t last)// 配置项解析 {{{static ngx_int_tngx_conf_handler(ngx_conf_t *cf, ngx_int_t last){  char      *rv;  void      *conf, **confp;  ngx_uint_t   i, found;  ngx_str_t   *name;  ngx_command_t *cmd;  name = cf->args->elts;  found = 0;  for (i = 0; ngx_modules[i]; i++) {    cmd = ngx_modules[i]->commands;    if (cmd == NULL) {      continue;    }    for ( /* void */ ; cmd->name.len; cmd++) {      if (name->len != cmd->name.len) {        continue;      }      if (ngx_strcmp(name->data, cmd->name.data) != 0) {        continue;      }

阅读各模块的 ngx_command_t 命令配置结构，可以找到：

// static ngx_command_t ngx_http_commands// http 模块命令结构 {{{static ngx_command_t ngx_http_commands[] = {  { ngx_string("http"),   NGX_MAIN_CONF|NGX_CONF_BLOCK|NGX_CONF_NOARGS,   ngx_http_block,   0,   0,   NULL },   ngx_null_command}; // }}}

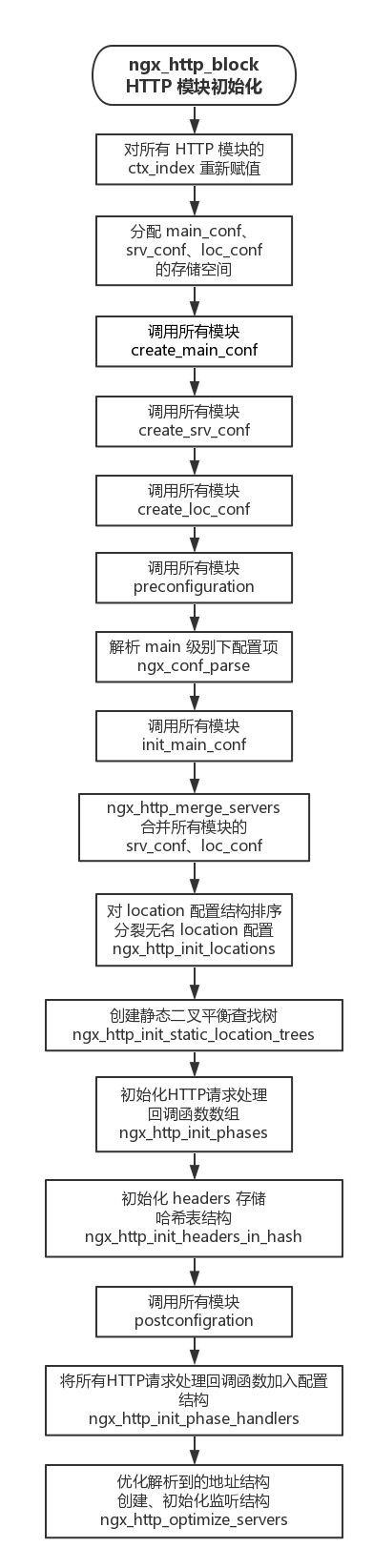

http 配置块解析 -- ngx_http_block

在解析到 http 配置块时，执行了对应的 set 回调函数 ngx_http_block

static char *ngx_http_block(ngx_conf_t *cf, ngx_command_t *cmd, void *conf){  char            *rv;  ngx_uint_t          mi, m, s;  ngx_conf_t          pcf;  ngx_http_module_t      *module;  ngx_http_conf_ctx_t     *ctx;  ngx_http_core_loc_conf_t  *clcf;  ngx_http_core_srv_conf_t  **cscfp;  ngx_http_core_main_conf_t  *cmcf;  /* the main http context */  ctx = ngx_pcalloc(cf->pool, sizeof(ngx_http_conf_ctx_t));  if (ctx == NULL) {    return NGX_CONF_ERROR;  } // 创建 http 配置结构，保存所有 http 模块的配置信息  *(ngx_http_conf_ctx_t **) conf = ctx;  /* count the number of the http modules and set up their indices */  ngx_http_max_module = 0;  for (m = 0; ngx_modules[m]; m++) {    if (ngx_modules[m]->type != NGX_HTTP_MODULE) {      continue;    } // 重新设定 HTTP 模块序号    ngx_modules[m]->ctx_index = ngx_http_max_module++;  }  /* the http main_conf context, it is the same in the all http contexts */  ctx->main_conf = ngx_pcalloc(cf->pool,                 sizeof(void *) * ngx_http_max_module);  if (ctx->main_conf == NULL) {    return NGX_CONF_ERROR;  }  /*   * the http null srv_conf context, it is used to merge   * the server{}s' srv_conf's   */  ctx->srv_conf = ngx_pcalloc(cf->pool, sizeof(void *) * ngx_http_max_module);  if (ctx->srv_conf == NULL) {    return NGX_CONF_ERROR;  }  /*   * the http null loc_conf context, it is used to merge   * the server{}s' loc_conf's   */  ctx->loc_conf = ngx_pcalloc(cf->pool, sizeof(void *) * ngx_http_max_module);  if (ctx->loc_conf == NULL) {    return NGX_CONF_ERROR;  }  /*   * create the main_conf's, the null srv_conf's, and the null loc_conf's   * of the all http modules   */  for (m = 0; ngx_modules[m]; m++) {    if (ngx_modules[m]->type != NGX_HTTP_MODULE) {      continue;    }    module = ngx_modules[m]->ctx;    mi = ngx_modules[m]->ctx_index;    if (module->create_main_conf) {  // 调用每个模块的 create_main_conf 回调函数  // 创建自己的 main_conf  //  // ngx_http_core_module  ngx_http_core_create_main_conf  // ngx_http_log_module  ngx_http_log_create_main_conf  // ngx_http_upstream_module  ngx_http_upstream_create_main_conf  // ngx_http_map_module  ngx_http_map_create_conf  // ngx_http_ssi_filter_module ngx_http_ssi_create_main_conf  // ngx_http_charset_filter_module ngx_http_charset_create_main_conf      ctx->main_conf[mi] = module->create_main_conf(cf);      if (ctx->main_conf[mi] == NULL) {        return NGX_CONF_ERROR;      }    }    if (module->create_srv_conf) {  // 调用每个模块的 create_srv_conf 回调函数  // 创建自己的 srv_conf  //  // ngx_http_core_module   ngx_http_core_create_srv_conf  // ngx_http_ssl_module   ngx_http_ssl_create_srv_conf  // ngx_http_upstream_hash_module ngx_http_upstream_hash_create_conf  // ngx_http_upstream_least_conn_module ngx_http_upstream_least_conn_create_conf  // ngx_http_upstream_keepalive_module ngx_http_upstream_keepalive_create_conf      ctx->srv_conf[mi] = module->create_srv_conf(cf);      if (ctx->srv_conf[mi] == NULL) {        return NGX_CONF_ERROR;      }    }    if (module->create_loc_conf) {  // 调用每个模块的 create_loc_conf 回调函数  // 创建自己的 loc_conf  //  // ngx_http_core_module  ngx_http_core_create_loc_conf  // ngx_http_log_module  ngx_http_log_create_loc_conf  // ngx_http_gzip_static_module ngx_http_gzip_static_create_conf  // ngx_http_autoindex_module ngx_http_autoindex_create_loc_conf  // ngx_http_index_module  ngx_http_index_create_loc_conf  // ngx_http_auth_basic_module ngx_http_auth_basic_create_loc_conf  // ngx_http_access_module  ngx_http_access_create_loc_conf  // ngx_http_limit_conn_module ngx_http_limit_conn_create_conf  // ngx_http_limit_req_module ngx_http_limit_req_create_conf  // ngx_http_referer_module  ngx_http_referer_create_conf  // ngx_http_rewrite_module  ngx_http_rewrite_create_loc_conf  // ngx_http_proxy_module  ngx_http_proxy_create_loc_conf  // ngx_http_fastcgi_module  ngx_http_fastcgi_create_loc_conf  // ngx_http_uwsgi_module  ngx_http_uwsgi_create_loc_conf  // ngx_http_scgi_module  ngx_http_scgi_create_loc_conf  // ngx_http_memcached_module ngx_http_memcached_create_loc_conf  // ngx_http_browser_module  ngx_http_browser_create_conf  // ngx_http_gzip_filter_module ngx_http_gzip_create_conf  // ngx_http_ssi_filter_module ngx_http_ssi_create_loc_conf  // ngx_http_charset_filter_module ngx_http_charset_create_loc_conf  // ngx_http_userid_filter_module ngx_http_userid_create_conf  // ngx_http_headers_filter_module ngx_http_headers_create_conf  // ngx_http_copy_filter_module ngx_http_copy_filter_create_conf      ctx->loc_conf[mi] = module->create_loc_conf(cf);      if (ctx->loc_conf[mi] == NULL) {        return NGX_CONF_ERROR;      }    }  }  pcf = *cf;  cf->ctx = ctx;  for (m = 0; ngx_modules[m]; m++) {    if (ngx_modules[m]->type != NGX_HTTP_MODULE) {      continue;    }    module = ngx_modules[m]->ctx;    if (module->preconfiguration) {  // 调用每个模块的 preconfiguration 回调函数  //  // ngx_http_core_module  ngx_http_core_preconfiguration  // ngx_http_upstream_module  ngx_http_upstream_add_variables  // ngx_http_ssl_module  ngx_http_ssl_add_variables  // ngx_http_proxy_module  ngx_http_proxy_add_variables  // ngx_http_fastcgi_module  ngx_http_fastcgi_add_variables  // ngx_http_browser_module  ngx_http_browser_add_variable  // ngx_http_stub_status_module ngx_http_stub_status_add_variables  // ngx_http_gzip_filter_module ngx_http_gzip_add_variables  // ngx_http_ssi_filter_module ngx_http_ssi_preconfiguration  // ngx_http_userid_filter_module ngx_http_userid_add_variables      if (module->preconfiguration(cf) != NGX_OK) {        return NGX_CONF_ERROR;      }    }  }  /* parse inside the http{} block */  cf->module_type = NGX_HTTP_MODULE;  cf->cmd_type = NGX_HTTP_MAIN_CONF;  rv = ngx_conf_parse(cf, NULL);  if (rv != NGX_CONF_OK) {    goto failed;  }  /*   * init http{} main_conf's, merge the server{}s' srv_conf's   * and its location{}s' loc_conf's   */  cmcf = ctx->main_conf[ngx_http_core_module.ctx_index];  cscfp = cmcf->servers.elts;  for (m = 0; ngx_modules[m]; m++) {    if (ngx_modules[m]->type != NGX_HTTP_MODULE) {      continue;    }    module = ngx_modules[m]->ctx;    mi = ngx_modules[m]->ctx_index;    /* init http{} main_conf's */    if (module->init_main_conf) {  // 调用每个模块的 init_main_conf 回调函数  // 初始化自己的 main_conf  //  // ngx_http_core_module  ngx_http_core_init_main_conf  // ngx_http_upstream_module ngx_http_upstream_init_main_conf  // ngx_http_ssi_filter_module ngx_http_ssi_init_main_conf      rv = module->init_main_conf(cf, ctx->main_conf[mi]);      if (rv != NGX_CONF_OK) {        goto failed;      }    } // 合并同名配置项    rv = ngx_http_merge_servers(cf, cmcf, module, mi);    if (rv != NGX_CONF_OK) {      goto failed;    }  }  /* create location trees */  for (s = 0; s < cmcf->servers.nelts; s++) {    clcf = cscfp[s]->ctx->loc_conf[ngx_http_core_module.ctx_index];    if (ngx_http_init_locations(cf, cscfp[s], clcf) != NGX_OK) {      return NGX_CONF_ERROR;    }    if (ngx_http_init_static_location_trees(cf, clcf) != NGX_OK) {      return NGX_CONF_ERROR;    }  }  if (ngx_http_init_phases(cf, cmcf) != NGX_OK) {    return NGX_CONF_ERROR;  }  if (ngx_http_init_headers_in_hash(cf, cmcf) != NGX_OK) {    return NGX_CONF_ERROR;  }  for (m = 0; ngx_modules[m]; m++) {    if (ngx_modules[m]->type != NGX_HTTP_MODULE) {      continue;    }    module = ngx_modules[m]->ctx;    if (module->postconfiguration) {  // 调用每个 HTTP 模块的 postconfiguration 回调函数  //  // ngx_http_log_module   ngx_http_log_init  // ngx_http_static_module  ngx_http_static_init  // ngx_http_gzip_static_module  ngx_http_gzip_static_init  // ngx_http_autoindex_module  ngx_http_autoindex_init  // ngx_http_index_module  ngx_http_index_init  // ngx_http_auth_basic_module  ngx_http_auth_basic_init  // ngx_http_access_module  ngx_http_access_init  // ngx_http_limit_conn_module  ngx_http_limit_conn_init  // ngx_http_limit_req_module  ngx_http_limit_req_init  // ngx_http_rewrite_module  ngx_http_rewrite_init  // ngx_http_ssl_module   ngx_http_ssl_init  // ngx_http_write_filter_module  ngx_http_write_filter_init  // ngx_http_header_filter_module ngx_http_header_filter_init  // ngx_http_chunked_filter_module ngx_http_chunked_filter_init  // ngx_http_range_body_filter_module ngx_http_range_body_filter_init  // ngx_http_gzip_filter_module  ngx_http_gzip_filter_init  // ngx_http_postpone_filter_module ngx_http_postpone_filter_init  // ngx_http_ssi_filter_module  ngx_http_ssi_filter_init  // ngx_http_charset_filter_module ngx_http_charset_postconfiguration  // ngx_http_userid_filter_module ngx_http_userid_init  // ngx_http_headers_filter_module ngx_http_headers_filter_init  // ngx_http_copy_filter_module  ngx_http_copy_filter_init  // ngx_http_range_body_filter_module ngx_http_range_body_filter_init  // ngx_http_not_modified_filter_module ngx_http_not_modified_filter_init      if (module->postconfiguration(cf) != NGX_OK) {        return NGX_CONF_ERROR;      }    }  } // 初始化所有的变量 // 不仅包括HTTP core模块的变量 // 也包括其他的HTTP模块导出的变量，以及配置文件中使用 set 命令设置的变量 // 这里的初始化包括初始化hash表，以及初始化数组索引  if (ngx_http_variables_init_vars(cf) != NGX_OK) {    return NGX_CONF_ERROR;  }  /*   * http{}'s cf->ctx was needed while the configuration merging   * and in postconfiguration process   */  *cf = pcf; // 初始化 phase_engine 结构  if (ngx_http_init_phase_handlers(cf, cmcf) != NGX_OK) {    return NGX_CONF_ERROR;  }  /* optimize the lists of ports, addresses and server names */ // 创建 http 连接，并设置为监听状态  if (ngx_http_optimize_servers(cf, cmcf, cmcf->ports) != NGX_OK) {    return NGX_CONF_ERROR;  }  return NGX_CONF_OK;failed:  *cf = pcf;  return rv;} // }}}
