Oracle数据块原理深入剖析

数据块（Oracle Data Blocks），本文简称为“块”，是Oracle最小的存储单位，Oracle数据存放在“块”中。一个块占用一定的磁盘空间。特别注意的是，这里的“块”是Oracle的“数据块”，不是操作系统的“块”。

Oracle每次请求数据的时候，都是以块为单位。也就是说，Oracle每次请求的数据是块的整数倍。如果Oracle请求的数据量不到一块，Oracle也会读取整个块。所以说，“块”是Oracle读写数据的最小单位或者最基本的单位。

块的标准大小由初始化参数DB_BLOCK_SIZE指定。具有标准大小的块称为标准块（Standard Block）。块的大小和标准块的大小不同的块叫非标准块（Nonstandard Block）。同一数据库中，Oracle9i及以上版本支持同一数据库中同时使用标准块和非标准块。Oracle允许指定5种非标准块（Nonstandard Block）。

操作系统每次执行I/O的时候，是以操作系统的块为单位；Oracle每次执行I/O的时候，都是以Oracle的块为单位。
Oracle数据块大小一般是操作系统块的整数倍。

数据块的格式（Data Block Format）

块中存放表的数据和索引的数据，无论存放哪种类型的数据，块的格式都是相同的，块由块头（header/Common and Variable),表目录（Table Directory）,行目录（Row Directory）,空余空间（Free Space）和行数据（Row Data）五部分组成，
如下图所示。


块头（header/Common and Variable)：存放块的基本信息，如：块的物理地址，块所属的段的类型（是数据段还是索引段）。 表目录（Table Directory）：存放表的信息，即：如果一些表的数据被存放在这个块中，那么，这些表的相关信息将被存放在“表目录”中。

行目录（Row Directory）：如果块中有行数据存在，则，这些行的信息将被记录在行目录中。这些信息包括行的地址等。

行数据（Row Data）：是真正存放表数据和索引数据的地方。这部分空间是已被数据行占用的空间。

空余空间（Free Space）：空余空间是一个块中未使用的区域，这片区域用于新行的插入和已经存在的行的更新。

头部信息区（Overhead）：我们把块头（header/Common and Variable),表目录（Table Directory）,行目录（Row Directory）这三部分合称为头部信息区（Overhead）。头部信息区不存放数据，它存放的整个块的信息。头部信息区的大小是可变的。一般来说，头部信息区的大小介于84字节（bytes）到107字节（bytes）之间。

数据块中自由空间的使用

当往数据库中插入（INSERT）数据的时候，块中的自由空间会减少；当对块中已经存在的行进行修改（UPDATE）的时候（使记录长度增加），块中的自由空间也会减少。

DELETE语句和UPDATE语句会使块中的自由空间增加。当使用DELETE语句删除块中的记录或者使用UPDATE语句把列的值更改成一个更小值的时候，Oracle会释放出一部分自由空间。释放出的自由空间并不一定是连续的。通常情况下，Oracle不会对块中不连续的自由空间进行合并。因为合并数据块中不连续的自由空间会影响数据库的性能。只有当用户进行数据插入（INSERT）或者更新（UPDATE）操作，却找不到连续的自由空间的时候，Oracle才会合并数据块中不连续的自由空间。

对于块中的自由空间，Oracle提供两种管理方式：自动管理，手动管理

行链接和行迁移（Row Chaining and Migrating）

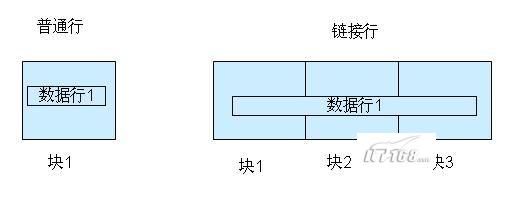

行链接（Row Chaining）：如果我们往数据库中插入（INSERT）一行数据，这行数据很大，以至于一个数据块存不下一整行，Oracle就会把一行数据分作几段存在几个数据块中，这个过程叫行链接（Row Chaining）。如下图所示：

如果一行数据是普通行，这行数据能够存放在一个数据块中；如果一行数据是链接行，这行数据存放在多个数据块中。

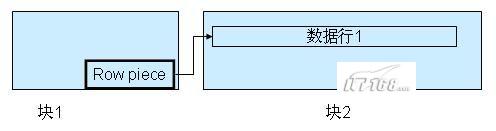

行迁移(Row Migrating)：数据块中存在一条记录，用户执行UPDATE更新这条记录，这个UPDATE操作使这条记录变长，这时候，Oracle在这个数据块中进行查找，但是找不到能够容纳下这条记录的空间，无奈之下，Oracle只能把整行数据移到一个新的数据块。原来的数据块中保留一个“指针”，这个“指针”指向新的数据块。被移动的这条记录的ROWID保持不变。行迁移的原理如下图所示：

无论是行链接还是行迁移，都会影响数据库的性能。Oracle在读取这样的记录的时候，Oracle会扫描多个数据块，执行更多的I/O。

块中自由空间的自动管理

Oracle使用位图（bitmap）来管理和跟踪数据块，这种块的空间管理方式叫“自动管理”。自动管理有下面的好处：

◆易于使用

◆更好地利用空间

◆可以对空间进行实时调整

块中自由空间的手动管理

用户可以通过PCTFREE, PCTUSED来调整块中空间的使用，这种管理方式叫手动管理。相对于自动管理，手动管理方式比较麻烦，不容易掌握，容易造成块中空间的浪费。

PCTFREE参数用于指定块中必须保留的最小空闲空间百分例。之所以要预留这样的空间，是因为UPDATE时，需要这些空间。如果UPDATE时，没有空余空间，Oracle就会分配一个新的块，这会产生行迁移（Row Migrating）。
PCTUSED也是用于设置一个百分比，当块中已使用的空间的比例小于这个百分比的时候，这个块才被标识为有效状态。只有有效的块才被允许插入数据。
