学习canvas，首先得知道如何去绘制线段，然后才能通过很多简单的线段去实现比较复杂的图形，比如常见的图表，柱状图，折线图等都是通过一段一段的线段实现的。
基础知识
canvas 的基础知识不算多，主要掌握如何绘制线段，图形，图片，文本等。canvas可以在浏览器中绘制，也可以借助 node-canvas在node服务端绘制简单的图片。本文只记录在浏览器中绘制，至于在node端如何绘制，自己可以去查看相关资料。
在浏览器中绘制，就先在html中定义canvas元素，默认宽高是300 * 150，可以通过width和height设置。注意canvas元素样式宽高和canvas绘图画布宽高不是一个东西，这块将在以后说的。
<canvas id="canvas"> <p>当前浏览器不支持canvas，请升级浏览器</p></canvas>
在绘制之前，我们要先获取当前canvas的2d绘制上下文context，后续总是通过操作context来进行绘制。
let canvas = document.querySelector('#canvas');if (!canvas) { throw new Error('can not find canvas element');}// 注意2d.参数必须是小写的；// 通过设置参数为webgl，可以获取3d绘制上下文let ctx = canvas.getContext('2d'); 注：后续示例中会忽略上面的代码片段，直接使用 ctx 变量表示canvas的2d绘制上下文。
再来看看canvas 2d绘制中的坐标系统，当前canvas元素左上角为坐标原点(0,0)，水平向右为X轴正方向，垂直向下为Y轴正方向，如下图。可以通过平移(translate)，旋转(rotate)，缩放(scale)来操作坐标系，实现一些动画，这部分将在动画知识部分详细讲解。
线段

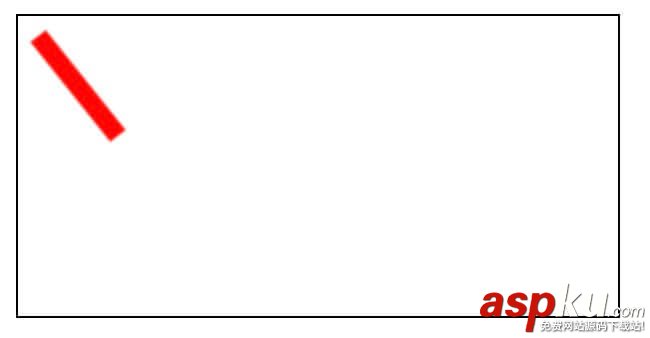

在绘制一条简单的线段时，一般会先设置线段的样式，比如，颜色，线条宽度，线条端点样式等，我们通过设置strokeStyle来设置ctx的全局绘制样式，可以是rgba或合法的16进制颜色值，或者渐变对象等。如下代码简单的绘制了一条从(10,10)到(50,60)的，宽度为10的，红色的线段。
ctx.strokeStyle = 'red';ctx.lineWidth = 10;ctx.moveTo(10, 10);ctx.lineTo(50, 60);ctx.stroke();
先看看与绘制线段相关的方法以及属性，
相关属性：
- lineCap，该值告诉浏览器如何绘制线段的端点，可选值为以下三个之一：butt，round，square。默认为butt。
- lineWidth，该值决定了线段的像素宽度。必须为非负，非无穷，默认为1.0。
- lineJoin，决定了两条线段相交时如何绘制焦点，只有当两条线段方向不同时，才会生效。可取值：bevel，round，miter。默认值是miter。
- miterLimit，告诉浏览器如何绘制miter形式的线段焦点，只有当lineJoin='miter'有效，默认为10.0。
- lineDashOffset，设置虚线偏移量，默认为0.0。
相关方法：
- beginPath，将当前路径之中的所有子路径都要清除掉，以此来重置当前路径。一般在绘制闭合图形时要先调用。
- closePath ,显示的封闭某段路径。该方法用于封闭圆弧路径以及由曲线或线段所创建的开放路径。
- moveTo，移动当前绘制点到指定的坐标。
- lineTo，从上一个点绘制一条到指定坐标点的线段。
- setLineDash，用来设置虚线的方法，参数是一个数组，表明绘制实线的长度，以及实线之间的间隙的长度。

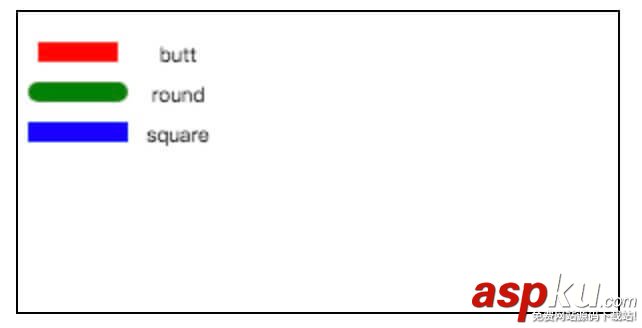

试试用设置不同的lineCap 值来绘制同样的线段
ctx.lineWidth = 10;ctx.textAlign = 'center';let colors = ['red', 'green', 'blue'];let lineCaps = ['butt', 'round', 'square'];for (let [index, lc] of lineCaps.entries()) { ctx.strokeStyle = colors[index]; //设置线段的颜色 ctx.lineCap = lc; // 设置lineCap ctx.beginPath(); // 清空当前路径 ctx.moveTo(10, 20 + 20 * index); ctx.lineTo(50, 20 + 20 * index); ctx.stroke(); ctx.fillText(lc, 80, 25 + 20 * index);}
从上图结果可以看出，再将lineCap设置为round 和square时会在原线段的两端加上一定长度的端点，只不过round是圆弧样式，square是矩形样式。需要注意的一点是，在canvas绘制上下文中同一时刻只能存在一个当前路径，为了绘制不同的线段，必须在每次绘制之前调用beginPath()来清空当前路线，开始新的路径。

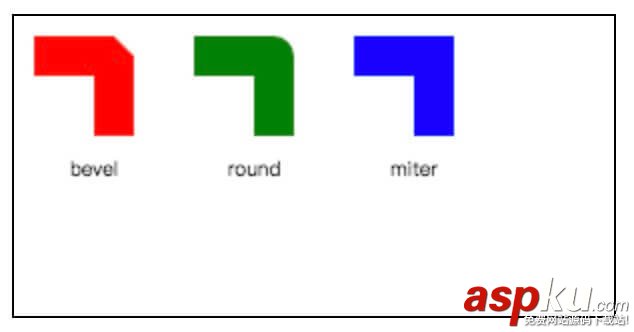

再来试试用不同的lineJoin值来绘制两个线段焦点处的样式
ctx.lineWidth = 20;ctx.textAlign = 'center';ctx.lineCap = 'butt';let colors = ['red', 'green', 'blue'];let lineJoins = ['bevel', 'round', 'miter'];for (let [index, lj] of lineJoins.entries()) { ctx.strokeStyle = colors[index]; //设置线段的颜色 ctx.lineJoin = lj; //设置lineJoin ctx.beginPath(); //清空当前路径 ctx.moveTo(10 + 80 * index, 20); ctx.lineTo(50 + 80 * index, 20); ctx.lineTo(50 + 80 * index, 60); ctx.stroke(); ctx.fillText(lj, 40 + 80 * index, 80);}
可以看到，三种lineJoin在处理两条线段的焦点处的不同。其中，在设置lineJoin="miter"时，通过设置miterLimit属性可以设置斜接线的长度与二分之一线宽的最大比值，当超过这个比值时，则lineJoin会采用bevel方式。

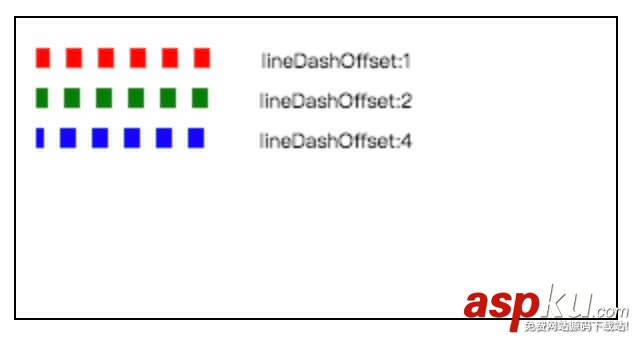

canvas不仅可以绘制实线，还可以绘制虚线。绘制虚线，通过设置lineDashOffset属性和调用setLineDash()方式。
ctx.lineWidth = 10;ctx.textAlign = 'center';ctx.setLineDash([8, 8]); //表示实线部分8个像素，间隙部分8个像素let colors = ['red', 'green', 'blue'];let lineDashOffsets = [1, 2, 4];for (let [index, ldOffset] of lineDashOffsets.entries()) { ctx.strokeStyle = colors[index]; //线段颜色 ctx.lineDashOffset = ldOffset; //设置了偏移量 ctx.beginPath(); ctx.moveTo(10, 20 + 20 * index); ctx.lineTo(100, 20 + 20 * index); ctx.stroke(); ctx.fillText(`lineDashOffset:${ldOffset}`, 160, 25 + 20 * index);}

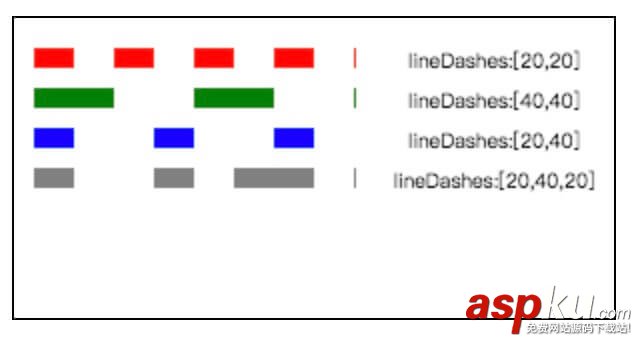

从图可以看到lineDashOffset就是设置的开始绘制虚线的偏移量。setLineDash()方法，接受一个数组参数，如果数组个数是奇数，则会默认把当前数组元素复制一份，使之变成偶数。从第0个元素，表示实线部分长度，第1个元素，表示间隙部分长度，第2个元素，表示实线部分长度，第3个元素，表示间隙部分长度，如果到数组最后一个元素了，又会从头开始，以此类推。
ctx.lineWidth = 10;ctx.textAlign = 'center';let colors = ['red', 'green', 'blue', 'gray'];let lineDashes = [[20, 20], [40, 40], [20, 40], [20, 40, 20]];for (let [index, ld] of lineDashes.entries()) { ctx.strokeStyle = colors[index]; //设置颜色 ctx.setLineDash(ld); //设置lineDash ctx.beginPath(); ctx.moveTo(10, 20 + 20 * index); ctx.lineTo(171, 20 + 20 * index); ctx.stroke(); ctx.fillText(`lineDashes:[${ld}]`, 240, 25 + 20 * index);}

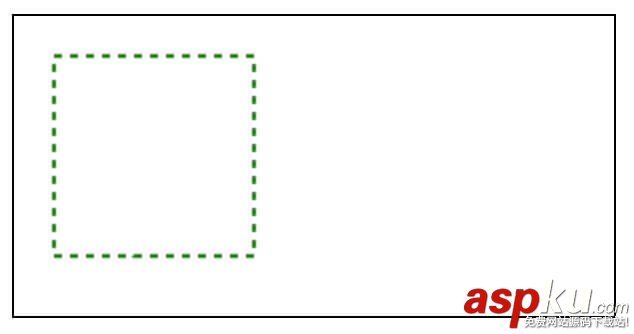

let lineDashOffset = 0; //初始lineDashOffsetctx.strokeStyle = 'green';function animate() { if (lineDashOffset > 25) { lineDashOffset = 0; } ctx.clearRect(0, 0, width, height); //清空当前canvas ctx.lineDashOffset = -lineDashOffset; //设置lineDashOffset ctx.setLineDash([4, 4]); // 设置实线长度和间隙长度 ctx.rect(20, 20, 100, 100); //绘制一个矩形 ctx.stroke(); //对canvas当前路径描边 lineDashOffset += 1; //lineDashOffset偏移加1 window.requestAnimationFrame(animate); //用浏览器帧速率来反复执行animate函数}animate();
小结
绘制线段时，要理解canvas当前路径概念，某一时刻，canvas中当前路径只有一条，在开始新的路径时，必须调用beginPath()。可以通过设置lineWidth，lineCap，lineJoin设置线段的绘制样式。在描边线段时，可以通过strokeStyle来设置线段的颜色。
canvas中不仅可以绘制实线，还可以通过lineDashOffset和setLineDash()来绘制虚线。
