Excel表格数据怎么制作进度图?

2024-08-23 19:45:40

字体：大中小

来源：转载

供稿：网友

excel表格中想要制作一个进度图，来明确表示进度，该怎么制作呢？下面我们就来看看详细的教程。

1、示例数据如下图1所示。

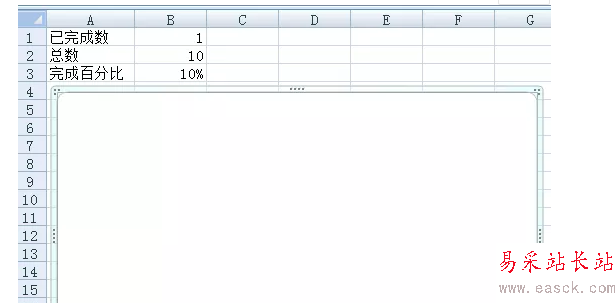

2、单击“插入”选项卡中的“条形图——簇状条形图”，插入一个空白图表，如图2所示。

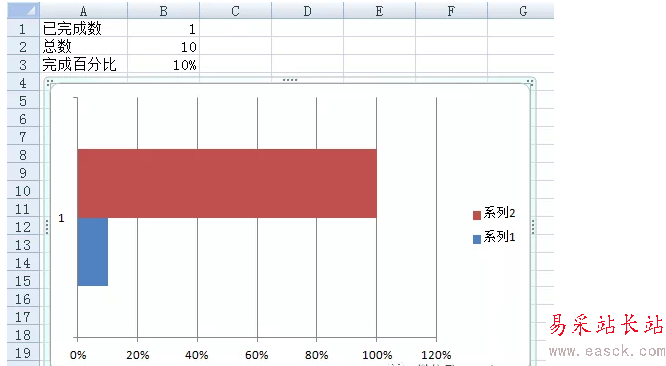

3、选择空白图表，单击“图表工具”选项卡中的“选择数据”，选择单元格B3，自动插入两个系列，如图3所示。

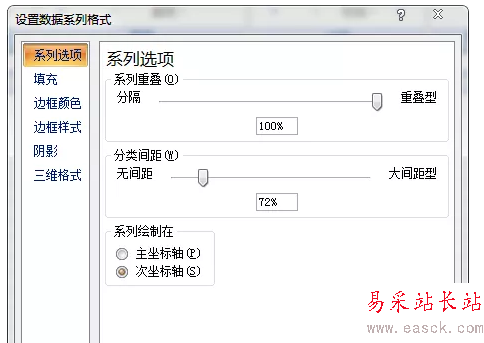

4、选择图表“系列1”，设置系列选项如图4所示，填充为“纯色填充——蓝色”，边框颜色为“无线条”。

5、此时，图表如下图5所示，添加了次坐标轴。

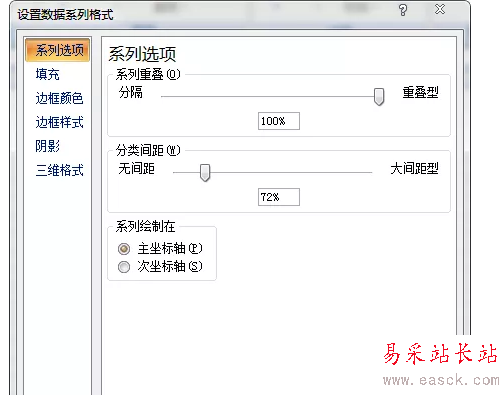

6、选择图表“系列2”，进行如图6所示的设置，填充为“纯色填充——灰色”，边框颜色为“无线条”。

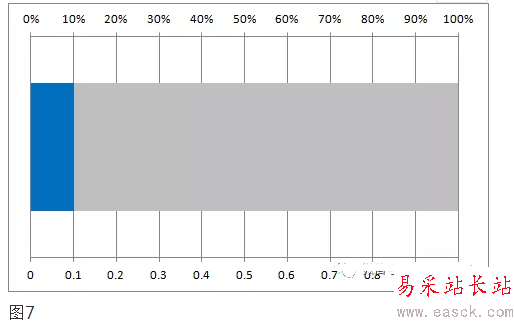

7、然后，设置水平轴和次水平轴的最小值和最大值，图表如下图7所示。

8、删除水平坐标轴和次水平坐标轴，删除网格线，设置绘图区和图表区的填充为“无填充”，边框颜色为“无线条”，调整图表区的大小，结果如图8所示。

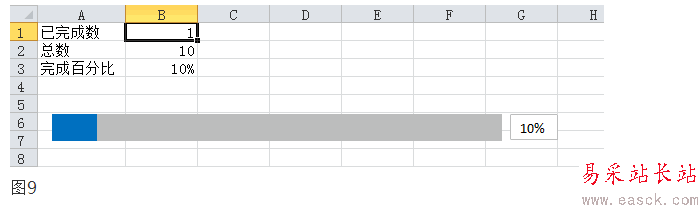

9、此时，我们改变已完成数的值，图表会自动更新，展示进度情况，如图9所示。在图表的右侧，添加了一个文本框，与单元格B3链接，以显示进度值。

以上就是excel制作进度图的教程，希望大家喜欢，请继续关注错新站长站。
