excel怎么制作商务大气的纵向折线图?

2024-08-23 19:45:12

字体：大中小

来源：转载

供稿：网友

excel默认自带的图表类型只有横向折线图，当需要表示数据在纵轴方向的变化时，或者与条形图混排时表现条形图的趋势时，可以采用纵向折线图来展示，本例展示的如何制作这样的纵向折线图。

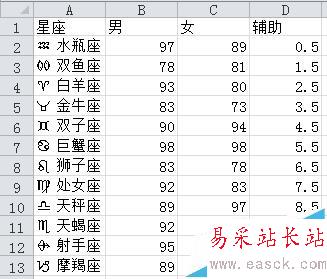

1、如下图所示是本例所示数据，本例要通过散点图的方式来展示纵向折线图，因此需要新增一组辅助列来构造散点图，辅助列从0.5开始以1为步长增加是为了后续散点图刚好在坐标中间，增加辅助列后如图2所示。

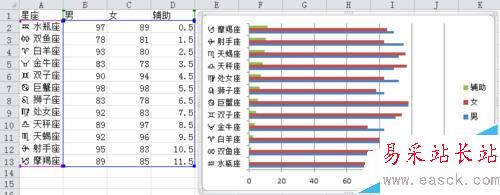

2、选中这几列数据，插入-条形图-簇状条形图，得到的如下图所示。

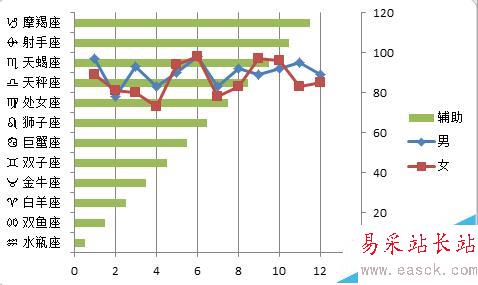

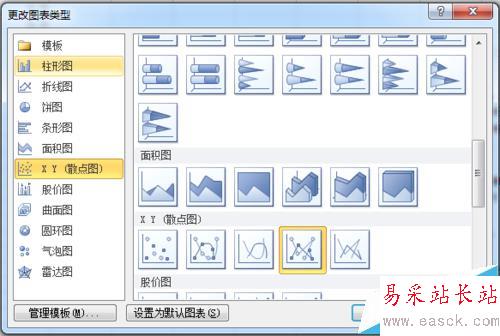

3、选中其中一个数据列（本例中的“男”或者“女”）的数据，设计-更改图表类型-带直线和数据标记的散点图，按照这样的方式处理完两个数据列后，得到的是图2所示的图，但是这个并不是我们所期望的折线图，还需进一步调整。

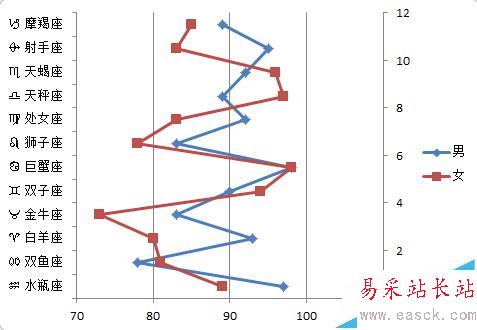

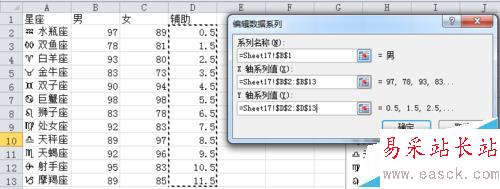

4、如下图所示，选中折线上的数据-设计-选择数据，X轴选择数据列，Y轴选择辅助列，得到图2所示。

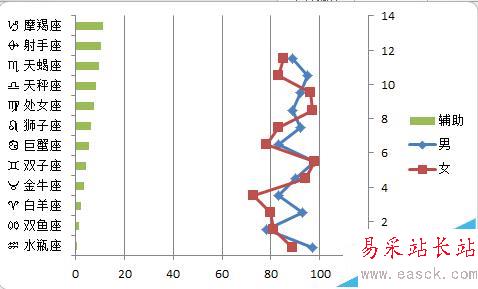

5、将辅助列的条形图设置填充为“无填充”，调整横坐标的最小值和最大值为70和110，目的是为了让数据在绘图区的中间；这时候发现由于次坐标轴的最大值没有正确设置，所以散点图并没有对齐，因此需要设置次纵坐标轴最大值为12。

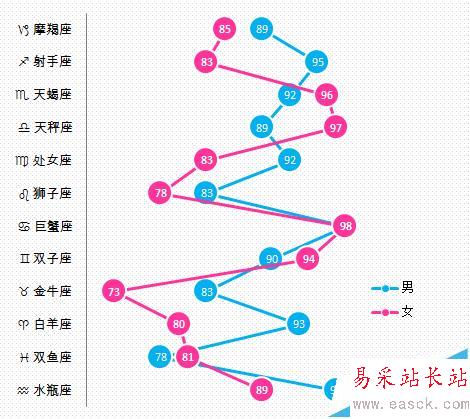

6、美化步骤：调整数据标记的大小为19，分辨设置两个数据系列的颜色和线型的颜色，删除次纵坐标轴，删除横坐标轴，设置网格线的颜色为浅灰，图表区的填充为图案填充，给数据添加数据标签（选择X轴的数据显示）并设置居中显示，字体颜色设置为白色，得到成图如下图所示。
