Excel表格中怎么制作对称条形图表?

2024-08-23 19:44:22

字体：大中小

来源：转载

供稿：网友

在对比两组数据时，大家想到的几乎都是普通的柱形图或条形图。普通的柱状图和条形图表现的是不同“数据对”之间的大小比例关系，对两组数据之间的相互作用关系表现的不是特别明显。下面介绍的对称图就是在普通簇状图的基础上经过简单设置达成的效果，可以完美展示两组数据的相互关系。

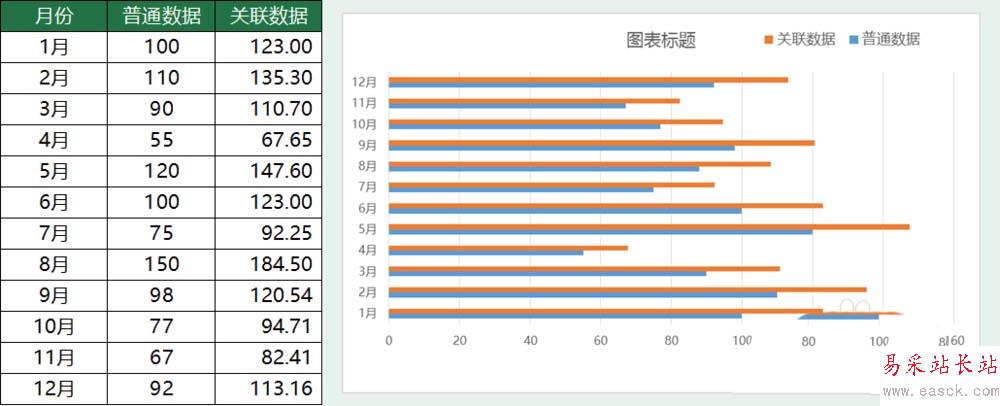

1、使用任意两组需要比较的数据生成普通的簇状条形图。

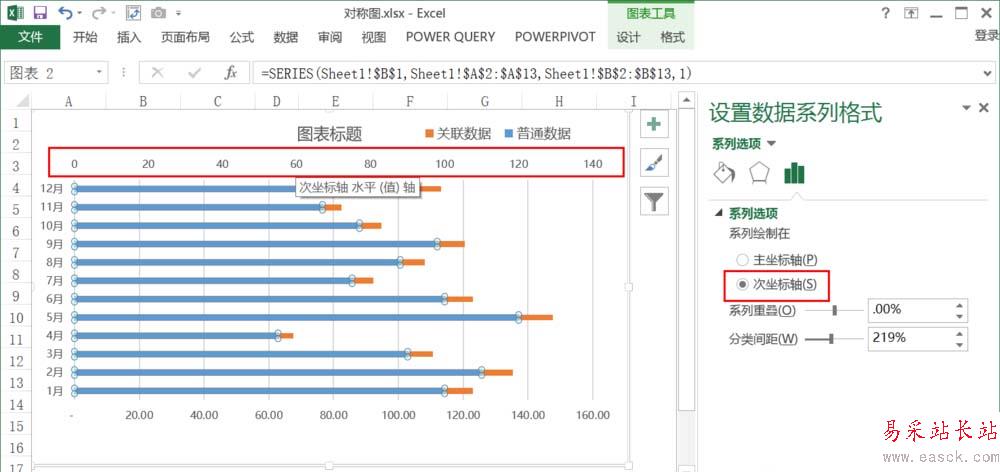

2、在图表中双击“普通数据系列”，打开“设置数据系列格式”窗口。在“系列选项”中选择系列绘制“在次坐标轴”。注意，此时图表中生成了次坐标轴。

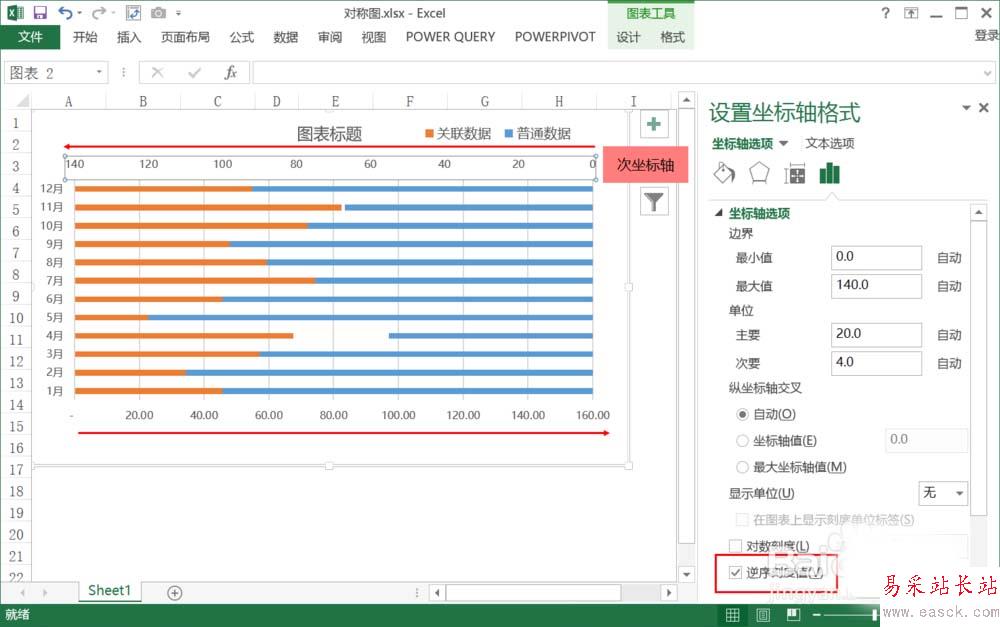

3、选择次坐标轴，在“坐标轴选项”中点选“逆序刻度值”。此步非常关键，选择后可以看到次坐标轴的刻度值逆转，从右到左逐渐扩大。“普通数据系列（蓝色条）”的绘制方向也随之发生了改变。这个操作是形成对称效果的基础。主坐标轴和次坐标轴的绘制方向相反。

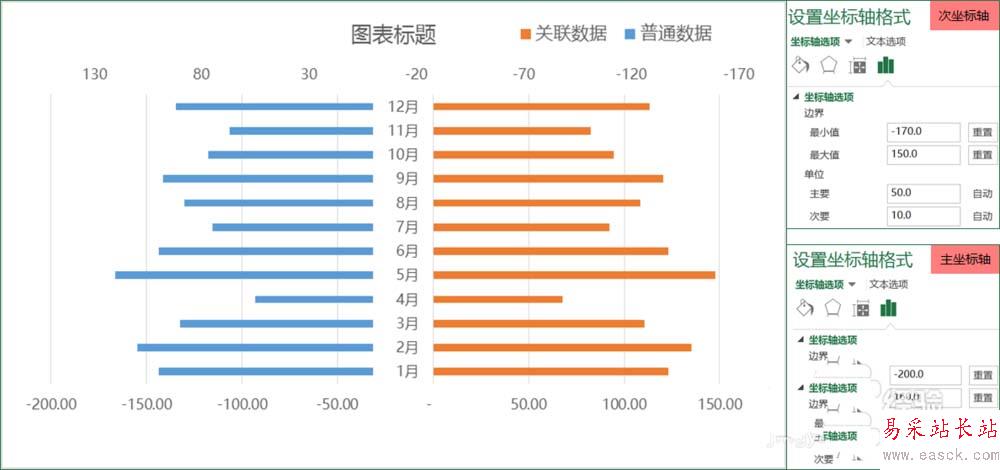

4、逐一调整主坐标轴和次坐标轴选项中的边界值（最小值和最大值）。最小值一般设为最大值与最大值二倍的差，根据实际数据微调后，可使纵坐标轴标签位于两组数据的中间位置。

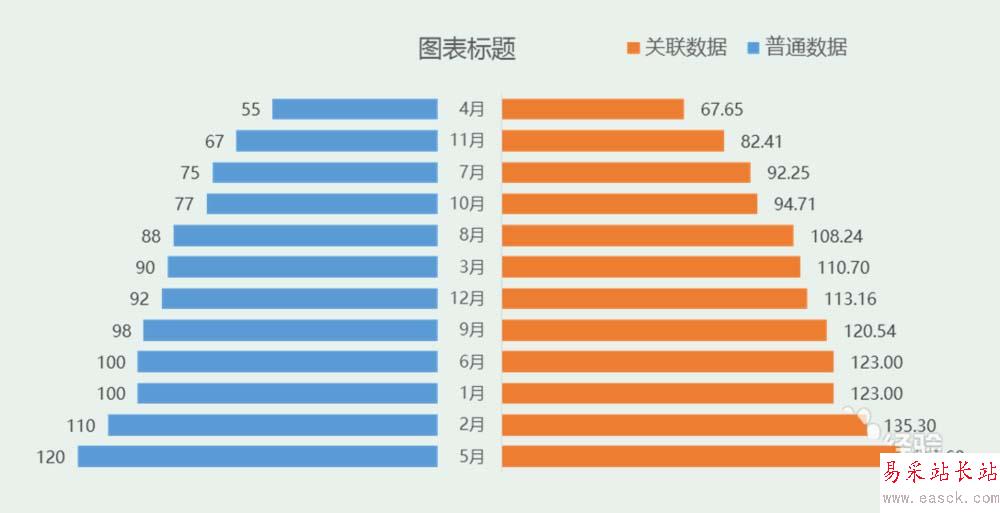

5、根据需要修改样式，可对原始数据进行排序以便于观察变化趋势。

完成！
