excel对数坐标刻度的图表该怎么制作?

2024-08-23 19:38:37

字体：大中小

来源：转载

供稿：网友

Excel的坐标轴其默认每个刻度间是等量的，而在一些特殊情况下，我们需要用到对数刻度，对数刻度可以用来解决数据间差异过大的问题。

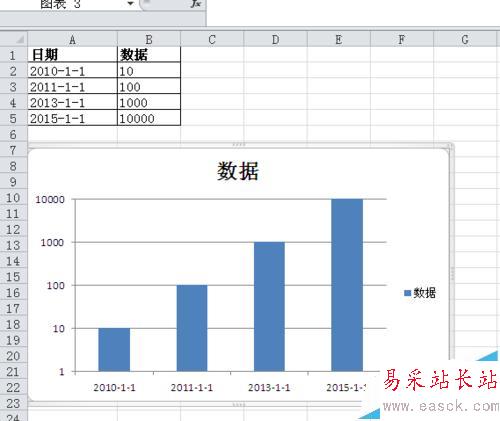

1、如图，以此数据表做柱形图，分类轴为日期，用数据列做柱形图，我们想做出图中的效果

2、当我们根据此数据表插入一个默认的柱形图时，见下图，里面有两个问题：

1）在一般的刻度坐标轴下，由于数据不在一个量级，过小的数据将无法正常显示

2）分类轴（X轴）出现了六个分类项，而我们只有四行数据，这是因为日期分类轴造成的，下面将介绍如何解决

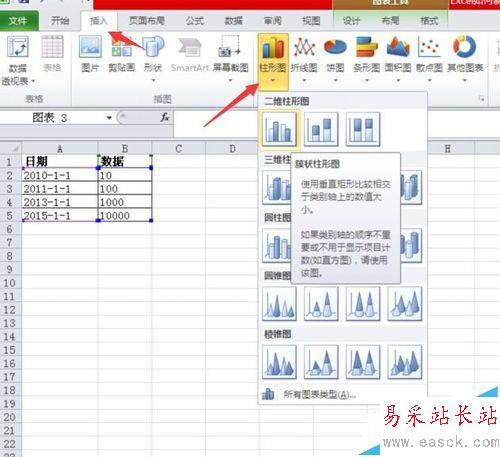

3、选中数据表，此例中是A1：B5，在“插入”选项卡，选插入”柱形图“，结果如下

4、首先，我们双击Y轴，调出“设置坐标轴格式”对话框，在“坐标轴选项”选项卡中，选中“对数刻度”，输入框中填10即可，效果如图，此时数据均已正常显示。

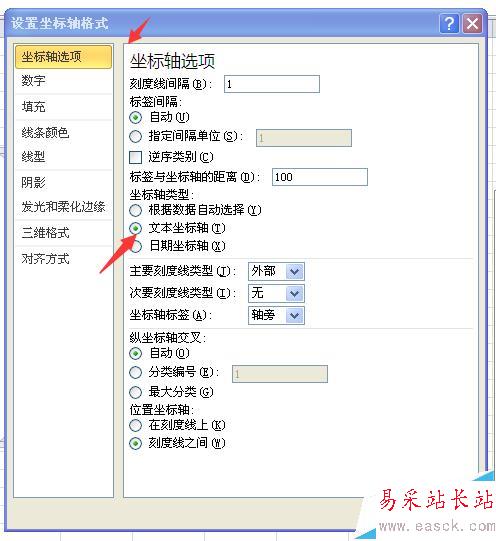

5、接下来，双击分类轴（X轴），调出“设置坐标轴格式”对话框，在“坐标轴选项”选项卡中，“坐标轴类型”选中“文本坐标轴”，关闭后结果如图

注意事项：因为时间是一个连续的过程，所以日期分类轴的默认每个分类项也是连续的，哪怕表中是断开的，也会自动补齐。
