excel制作双层饼图方法图解

我们都知道饼图反映的是部分占总体的比例关系，在使用过程中可以根据自己的需要进行制作，有些时候为了更加凸显数据的比例关系，需要制作双层饼图，那么如何制作双层饼图呢，下面就为大家详细介绍一下，来看看吧。

步骤

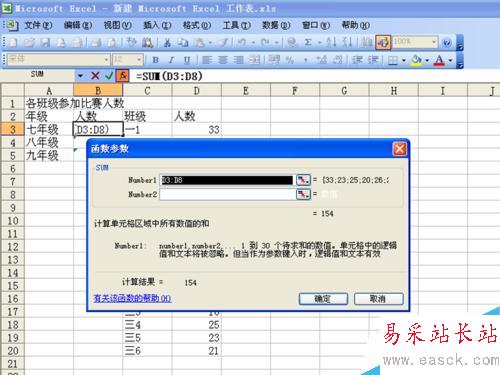

启动excel2003，打开事先准备好的数据，选择单元格b3，执行插入-函数命令，选择数据区域d3：d8后点击确定按钮，七年级总人数就计算出来啦，同样道理计算出八年级和九年级人数。

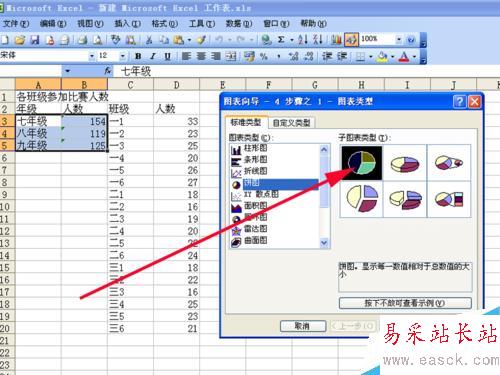

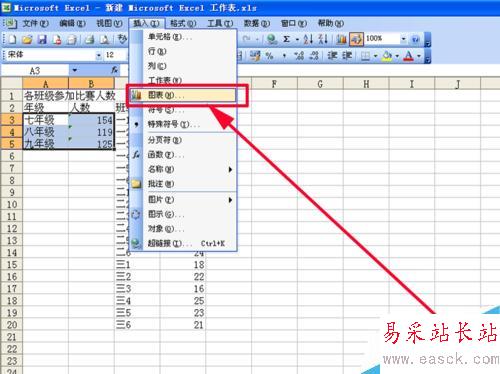

选择a3：b5这以数据区域，执行插入-图表命令，在弹出的图表向导-图表属性中选择饼图，在子图表类型中选择第一个然后点击下一步。

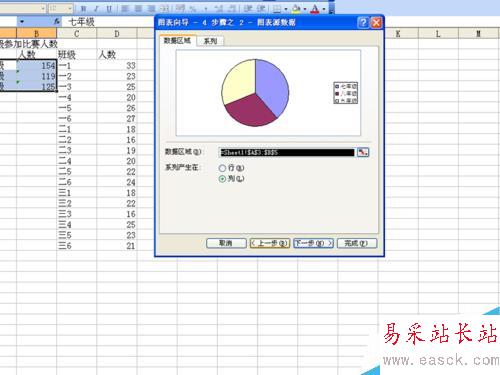

在图表向导步骤2中，在弹出的对话框中数据区域引用的是=Sheet1!$A$3:$B$5。接着点击系列选项卡。

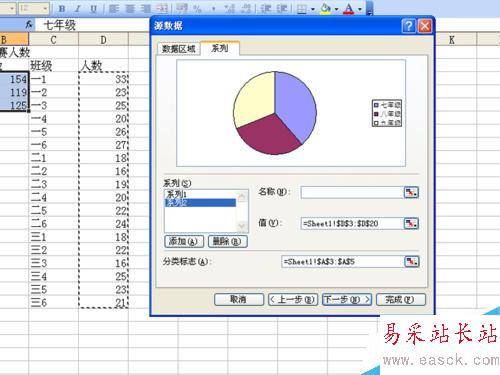

在系列选项卡中，系列中点击添加按钮，在系列中产生一个系列2，在值中选择=Sheet1!$D$3:$D$20。点击下一步。

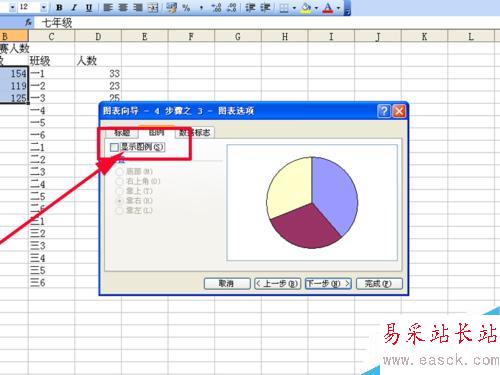

在图表向导步骤3中，点击图例选项卡，在该选项卡中，“显示图例”前面正方形中的对号取消。

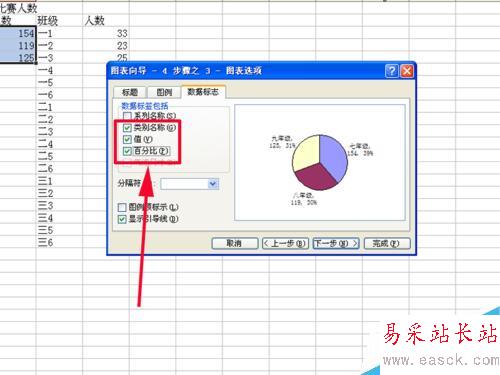

点击数据标志选项卡，切换到该选项卡，在该选项卡中选中类别名称、值和百分比三个选项，接着点击完成按钮。

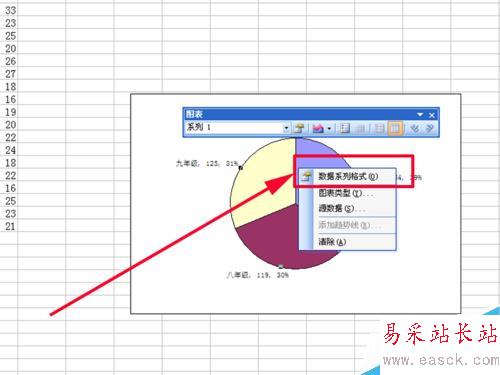

拖拽周围的正方形调整图表区的大小和位置，在图表上右键单击在下拉菜单中选择数据系列格式命令，在数据系列格式对话框中点击坐标轴，在该选项卡中选择次坐标轴，然后点击确定按钮。

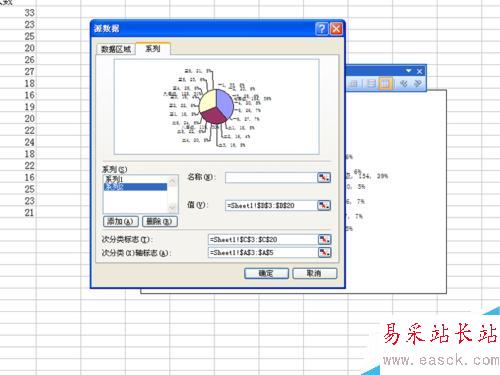

右键单击该图表从下拉菜单中选择数据源选项，在数据源对话框中点击系列选项卡，切换到该选项卡选中系列2，点击次分类标志右边的按钮，选择数据区域c3：c20，点击确定按钮。

鼠标左键选择里面的饼图，改变其大小，选择左上角的扇形往外拖拽，这时候可以看到两个系列的图表分开了，再分别选择三个扇形向里拖拽。
