excel柱状图怎么做出断柱的效果?

2024-08-23 19:36:07

字体：大中小

来源：转载

供稿：网友

excel表格中制作的柱形图想要制作断开的效果，该怎么制作呢？下面我们就来看看详细的教程。

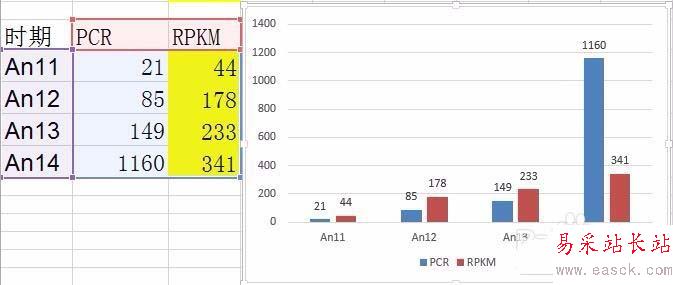

1、依源数据，以时期为X轴、以数据为Y轴制作柱形图，如图，由于第二列数据相差过大，使得图像不均匀，一些数据难以显现，因此要对相差过大的图柱进行截断。

2、根据相差最大的两个数据：1160和371，选择将PCR列的部分数据抽走，构建新的数据列。如下图，我们需要确定比较大的数据到底调整到什么程度，然后取一个截去数，这里选取700（因为前三行数据无需缩小，所以截去数1）将对应的PCR数据减去截去数，得到新的数据列PCR_1。

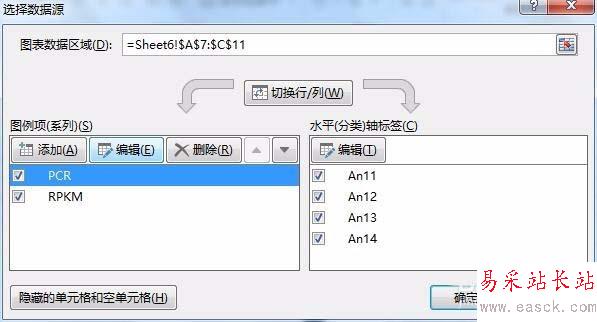

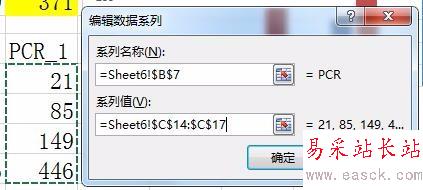

3、将柱状图中PCR的数据改为PCR_1的数据，操作如下：选择PCR数据柱，右键>选择数据>编辑>选取数据>系列值选为PCR_1的数据>确定>确定，得新的柱状图。

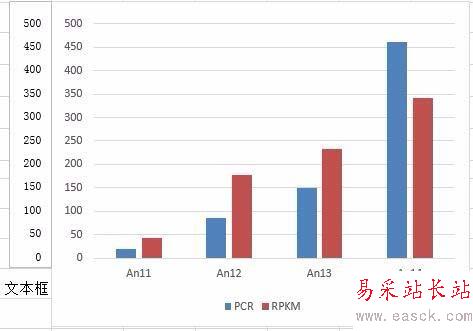

4、创建横排文本框，键入Y轴坐标轴数据，并调整使得和柱状图Y轴数据位置一致。复制横排文本框，选中柱状图，Ctrl+V粘贴文本框（使用这种方法添加的元素是和图表融为一体的）。调整文本框位置，覆盖原Y坐标轴。

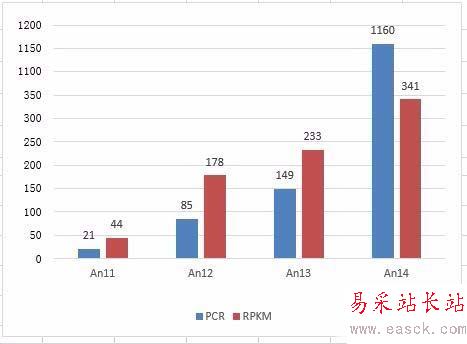

5、选择柱状图，添加数据标签，双击截断柱的数据标签，将值“460”改为原数据“1160”，此时图像其他部分不会发生变化。然后将横排文本框坐标轴做出相应改变，如下图所示：

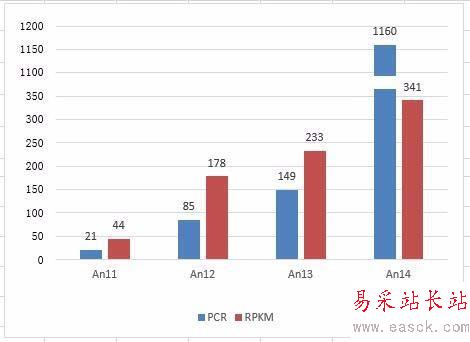

6、插入>形状>矩形，得到比柱状图柱稍宽的白色无轮廓矮矩形，复制>选中柱状图>粘贴>调整位置，使其覆盖在1160柱状图上，如下图所示。

以上就是excel断裂柱形图的设计方法，希望大家喜欢，请继续关注错新站长站。
